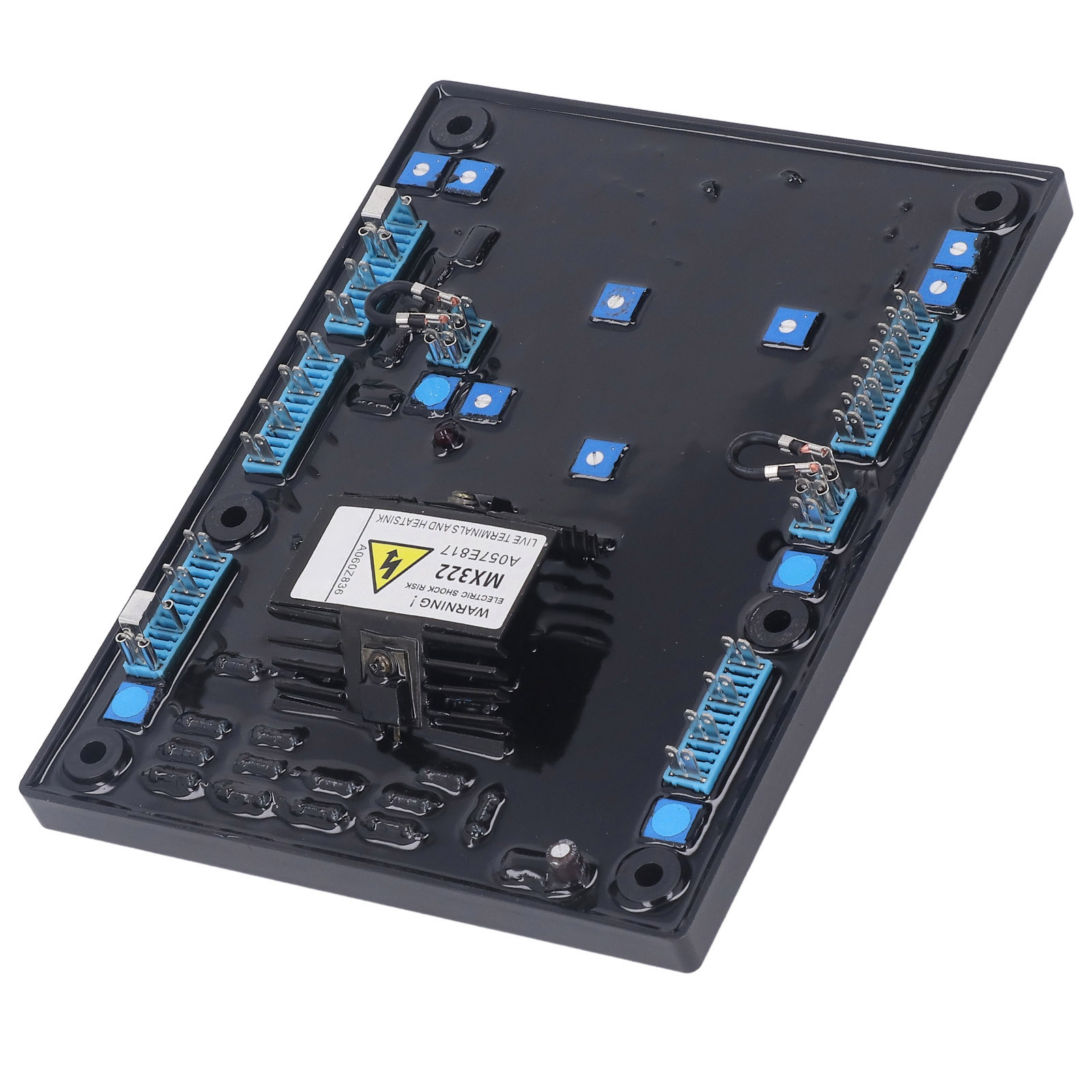

Automatisches Spannungsregler-modul Für Bürstenlose Generatoren (avr) 190–240 V Ac

1. Erregungs- und störungsresistent: Der MX322 ist ein dreiphasiger, induktiver automatischer Spannungsregler (AVR), der Teil des Erregersystems des bürstenlosen Generators ist. Die Erregerleistung wird vom dreiphasigen Permanentmagnetgenerator (PMG) bezogen. Dadurch wird der AVR-Regelkreis von nichtlinearen Lasten isoliert und HF-Störungen an den Generatorklemmen reduziert. 2. Funktionsweise: Ein weiteres Merkmal des PMG-Systems ist der kontinuierliche Kurzschlussstrom des Generators. Der AVR erfasst die Spannung in den Hauptwicklungen des Generators und regelt die Erregung, um die Ausgangsspannung des Generators innerhalb vorgegebener Grenzen zu halten. Dabei werden Drehzahl, Temperatur und Leistungsfaktor des Generators kompensiert. Dreiphasige Effektivwert-Induktion mit überlegener Spannungsregelung. 3. Hohe Leistungsfähigkeit: Erregersysteme mit konventionellen, robusten und bewährten Phasen-Thyristor-Leistungsregelungsschaltungen sowie der zusätzlichen Fähigkeit, bei Kurzschluss die volle Ausgangsleistung bereitzustellen. 4. Effektiver Schutz: Die einstellbare Sanftanlaufschaltung beinhaltet eine Frequenzmessschaltung, die den Aufbau der Generatorausgangsspannung stufenlos regelt, die Generatorwellendrehzahl kontinuierlich überwacht und das Erregersystem vor Unterdrehzahl schützt, indem die Generatorausgangsspannung proportional zur Drehzahl unterhalb eines voreingestellten Schwellenwerts reduziert wird. Diese Funktion wurde weiter optimiert, um das Ansprechverhalten von Turbomotoren zu verbessern. 5. Präzise Steuerung: Die maximale Erregung wird durch interne Abschaltung des AVR-Ausgangsgeräts auf einen sicheren Zeitraum begrenzt. Dieser Zustand bleibt bis zum Stillstand des Generators erhalten. Der AVR verfügt über einen Überspannungsschutz, bei dem das AVR-Ausgangsgerät intern abgeschaltet wird, und ermöglicht bei Bedarf das Auslösen optionaler Erregerschutzschalter. Ein Anschluss für einen externen Spannungsregler ermöglicht die präzise Steuerung der Generatorleistung. Ein analoger Eingang erlaubt den Anschluss von STAMFORD-Leistungsfaktorreglern oder anderen externen Geräten mit kompatiblen Ausgängen. Artikeltyp: Automatischer Spannungsregler. Material: ABS. Sensoreingang: Spannung: 170–264 V AC max., 2- oder 3-phasig. Frequenz: 50–60 Hz. Stromversorgung: 190–240 V AC max., 3-phasig, 3-adrig. Strom: 3 A pro Phase. Frequenz: 100–120 V Hz. Ausgang: 180 V DC. Strom: Dauerstrom 4,2 A. Kurzzeitstrom: 9 A (10 Sek.). Widerstand: Mindestens 15 Ω. Lieferumfang: 1 x Automatischer Spannungsregler, 1 x Bedienungsanleitung.
