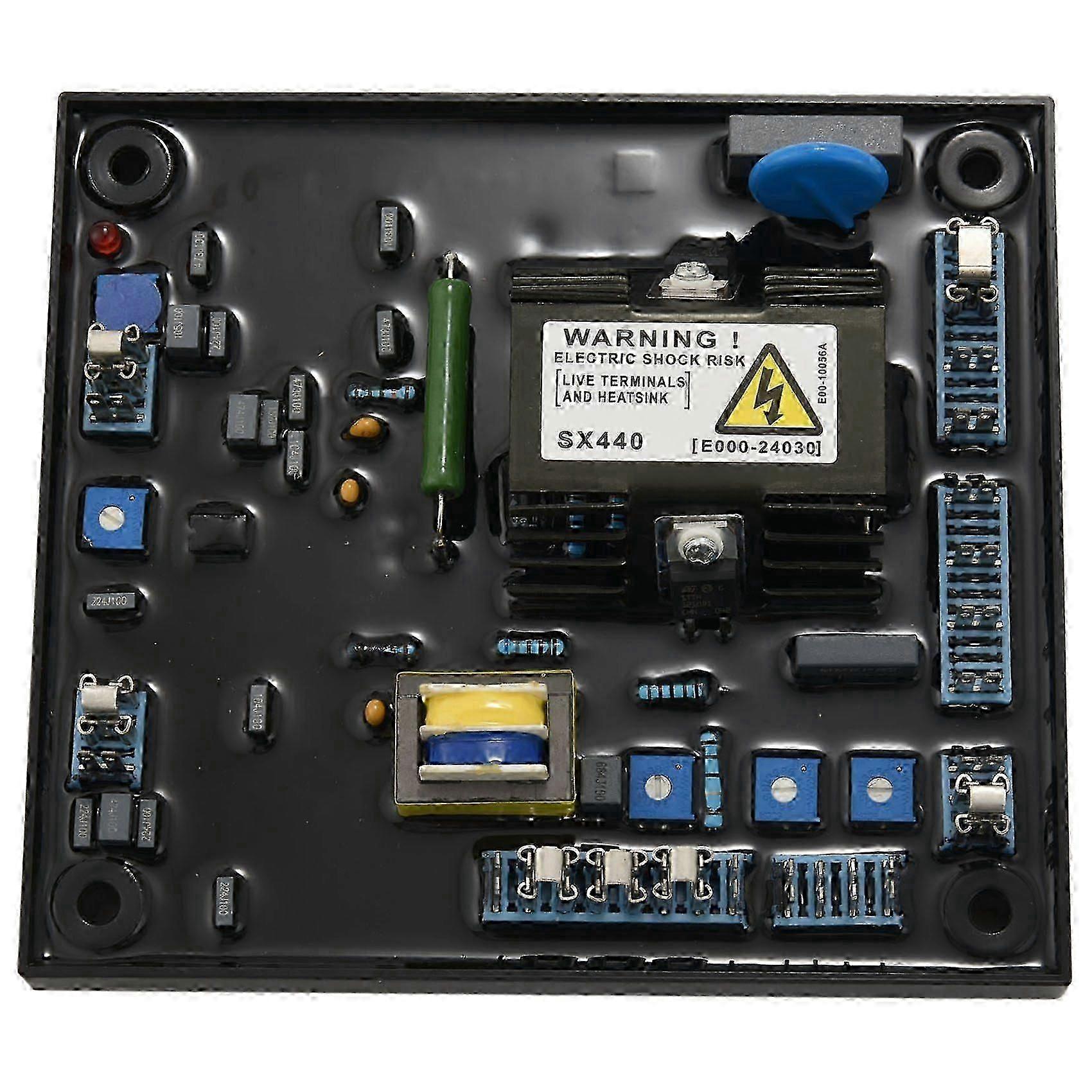

Avr-modul Sx440 Automatischer Spannungsregler Für Newage Stamford Generator Js

Der AVR ermöglicht den Anschluss eines Droop-Stromwandlers und ermöglicht so den Parallelbetrieb mit anderen, ähnlich ausgestatteten Generatoren. Der SX440 ist ein zweiphasiger automatischer Spannungsregler (AVR) und Teil des Erregersystems eines bürstenlosen Generators. Der AVR erfasst die Spannung in der Hauptwicklung des Generators und steuert die Stromversorgung des Stators.Außerdem treibt es den Hauptrotor an, um die Ausgangsspannung des Generators innerhalb bestimmter Grenzen zu halten und so die Lastspannung, Temperatur und den Leistungsfaktor des Generators auszugleichen.Vibration: 20–100 Hz (50 mm/s), 100 Hz–2 kHz Farbe: Schwarz Material: Metall + PC Erkennungseingabe: Spannung: 190-264 V AC max, 1 Phase, 2 Leiter Frequenz: 50–60 Hz nominal Eingangsleistung: Spannung: 140–220 V AC max., 3 Phasen, 3 Leiter Strom: 3A/Phase Frequenz: 100–120 Hz nominal Ausgabe: Spannung: max. 120 V Gleichstrom Strom: Kontinuierlich 2,7 A/DC Intermittierend 6A für 10s Widerstand: mindestens 15 Ohm Regulierung: +/- 1 % Thermischer Bypass: 0,03 % pro 0,0 °C Änderung der AVR-Umgebungstemperatur Sanftanlaufzeit: 3s Typische Systemreaktion AVR-Antwort: 10 ms 90 % Feldstrom: 80 ms Maschinenspannung bei 97 %: 300 ms Externe Spannungseinstellung: +/-10 % mit 1 kOhm 1 W Potentiometer Unterfrequenzschutz Sollwert: 95 % Hz Steilheit: 170 % bis 30 Hz Verlustleistung des Geräts: maximal 12 Watt Analoger Eingang Maximaler Eingang: +/-5V/DC Empfindlichkeit: 1V für 5% der Generatorspannung (einstellbar) Eingangswiderstand: 1 kOhm Eingabe mit Quadratur-Droop Last: 10 Ohm Maximale Empfindlichkeit: 0,07 A für 5 % Spannungsabfall Maximaler Eingang: 0,33 A Übererregungsschutz Referenz: 75 V/DC Zeitrelais: 10s Umwelt Vibration: 20–100 Hz (50 mm/s), 100 Hz–2 kHz Betriebstemperatur: -40 °C bis +70 °C Relative Luftfeuchtigkeit: 95 % Lagertemperatur: -55°C bis +80°C Packungsinhalt: 1 x automatischer Spannungsregler Nur der oben genannte Packungsinhalt;andere Produkte sind nicht im Lieferumfang enthalten. Hinweis: Lichtverhältnisse und unterschiedliche Anzeigen können zu geringfügigen Farbunterschieden zwischen dem auf dem Foto gezeigten Artikel und dem tatsächlichen Produkt führen.Es besteht ein Messfehler von +/- 1-3 cm.
