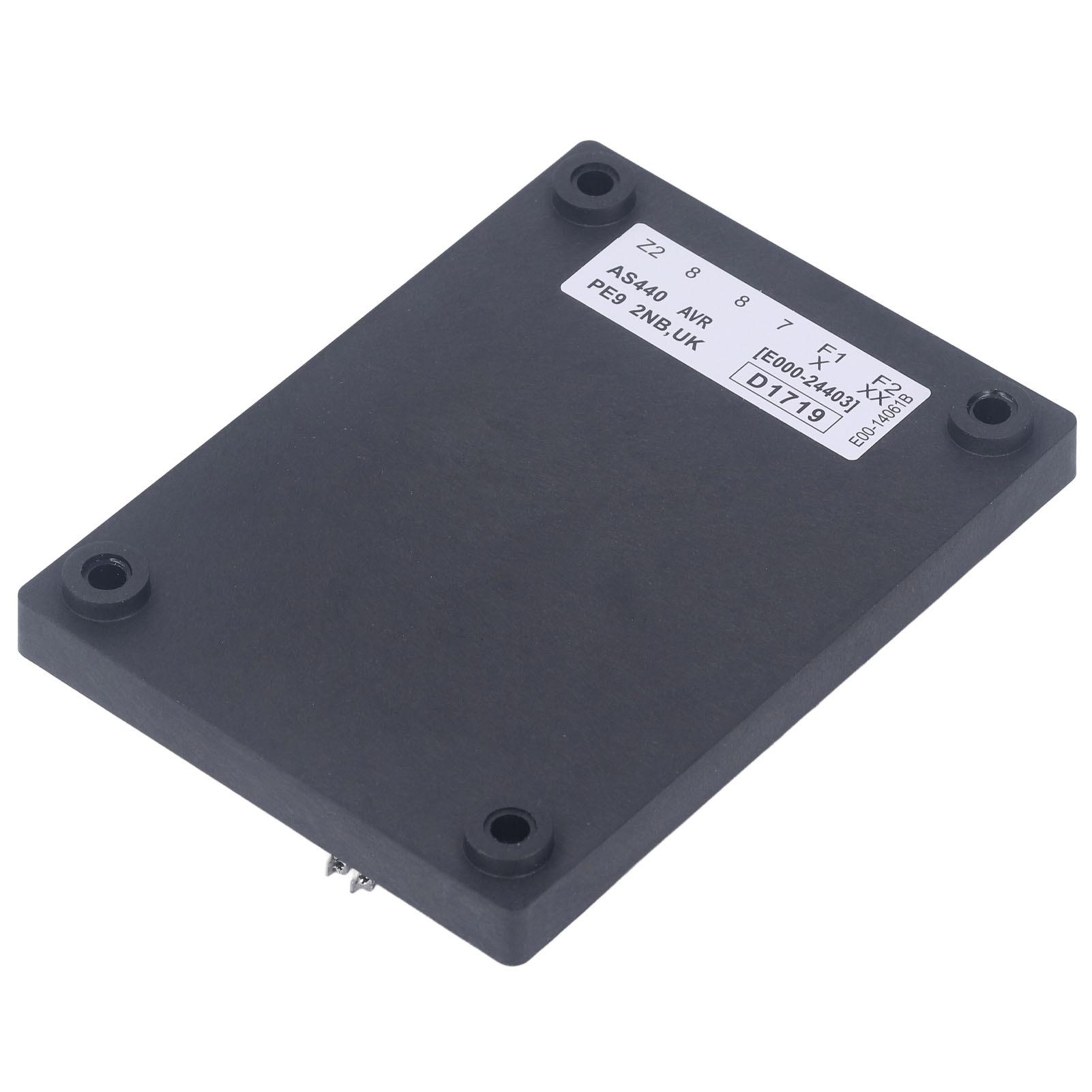

Avr-spannungsregler, Niedrigdrehzahlschutz, Automatischer Spannungsregler Für 100–264-v-wechselstromgeneratoren

1. SMD-TECHNOLOGIE: Der AS440 ist ein phasenanschnittgesteuerter Halbwellen-Thyristor-Spannungsregler (AVR), der in das Erregersystem bürstenloser Generatoren integriert ist. Seine Konstruktion nutzt Oberflächenmontagetechnik (SMT) für eine optimale Funktionsintegration in kompakter Bauform. 2. DREHZAHLSCHUTZ: Die Frequenzmessschaltung überwacht kontinuierlich die Generatorausgangsspannung und schützt das Erregersystem vor Unterdrehzahl, indem sie die Ausgangsspannung proportional unter einen vordefinierten Schwellenwert reduziert. Die werkseitig voreingestellten Frequenzreduzierungsschwellen (UFRO) können manuell angepasst werden. Diese Einstellung lässt sich einfach per Direktwahl auf 50 oder 60 Hz ändern. 3. BETRIEB: Dank der Verwendung von Hochleistungshalbleitern in der Stromversorgungsschaltung des AVR wird aus dem Restpegel eine positive Spannung erzeugt. Die Leistungs- und Spannungsmessschaltungen verfügen über separate Anschlüsse, sodass die Erregerleistung für die Primäranwendung direkt von der Statorwicklung oder, falls eine kontinuierliche Kurzschlussversorgung erforderlich ist, von der Hilfswicklung entnommen werden kann. 4. REGLERDETAILS: Ausgehend von dieser Abtastspannung steuert der AVR-Regler die Stromversorgung des Erregermagnetfelds und regelt so das primäre Magnetfeld, um die Motorausgangsspannung innerhalb eines vorgegebenen Bereichs zu halten. 5. ABS-MATERIAL: Die Platine ist aus hochwertigem ABS gefertigt und daher verschleiß- und stoßfest. Dies gewährleistet eine lange Lebensdauer und Robustheit. Artikeltyp: AVR-Spannungsregler; Modell: AS440; Material: ABS; Eingangsspannung: 100–130 V AC, einphasig oder 190–264 V AC, einphasig; Eingangsspannung: 100–264 V AC, einphasig, 50/60 Hz; Ausgangsspannung: 200 V AC bis 82 V DC; Strom: 4 A Dauerstrom, 7,5 A kurzzeitig für 10 s; Typische Systemansprechzeit: 20 ms (80 ms bei 90 % Erregerstrom), 300 ms (300 ms bei 97 % Motorspannung). Inhalt: 1 x AVR-Spannungsregler, 1 x Benutzerhandbuch.
