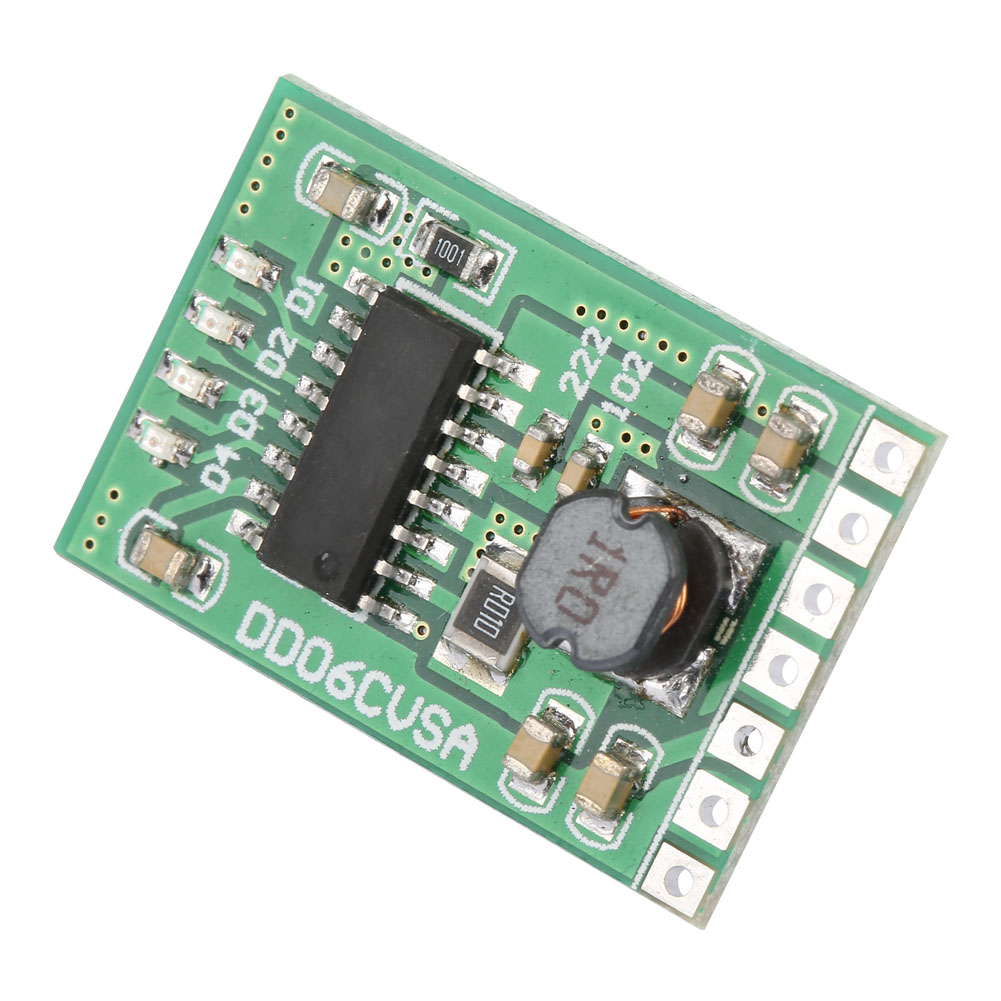

Batterielade-/entlade-/überlade-/schutz-/anzeigemodul 3,7 V/4,2 V, 5 V Dc, 2,1 A

1. 4-in-1 Modul Laden/Entladen/Lithium-Batterieschutz/Batterieanzeige - Spezifikationen: Ladespannung: DC 4,5 V - 5,2 V (5 V DC empfohlen) Ladestrom: 0 - 2,1 A Lade-Standby-Strom: 100 µA Vollladespannung: 4,2 V ± 1 % Entladestrom: 0 - 3,5 A Entlade-Standby-Strom: 50 µA Entlade-Umwandlungseffizienz: Max. 96 % Ausgangsspannung: 5 V, Ausgangsstrom: 0–2,1 A, Betriebstemperatur: -20 bis 85 °C, Abmessungen: 26,7 × 18,1 × 5,7 mm, Gewicht: 1,9 g. Integrierte Batterieschutzfunktionen, keine zusätzliche Schutzplatine erforderlich: Überstromschutz (OCP), Überspannungsschutz (OVP), Kurzschlussschutz (SCP), Überhitzungsschutz (OTP). Pinbelegung: VIN: Ladeanschluss +, GND: Ladeanschluss -, BAT: Batterieanschluss +, GND: Batterieanschluss -, GND: Ausgangsanschluss -, VOUT: Ausgangsanschluss +, KEY: Ausgangstriggeranschluss (Low-Puls-Trigger). Anwendung: 1. Im Entlademodus (im Lademodus ist die KEY-Funktion inaktiv) drücken Sie KEY einmal, um den Ausgang zu aktivieren; drücken Sie zweimal, um den Ausgang zu deaktivieren. 2. Beim ersten Anschließen einer Last wird der Ausgang automatisch aktiviert. Bei einer Last unter 50 mA deaktiviert sich der Ausgang nach 30 Sekunden; bei einer Last über 50 mA bleibt der Ausgang aktiviert.
