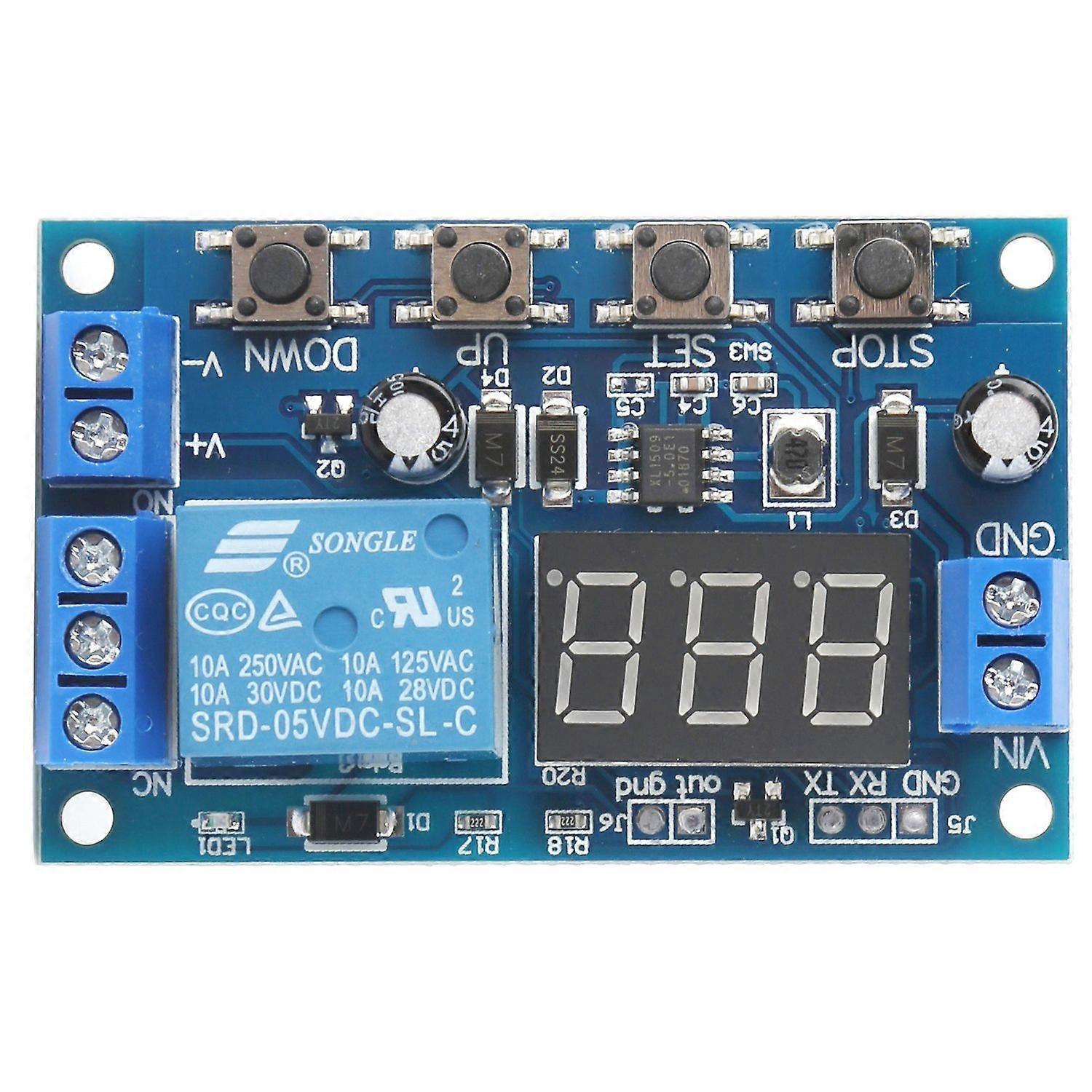

Batterielade- Und -entlademodul, Integrierte Platine, Voltmeter, Unterspannungs- Und Überspannungsschutz

1. Zusätzlicher Signalausgang. Sobald die Relais-Leitungsbedingung erfüllt ist, gibt das Modul ein High-Signal aus, um andere Geräte zu steuern. 2. Dank serieller Schnittstellenkommunikation kann der Betriebszustand des Relais in Echtzeit über die serielle Schnittstelle überwacht werden. 3. Lade- und Entladezeit sind einstellbar; das Batterielademodul schaltet sich nach der Einstellung automatisch ab. 4. Not-Aus-Funktion (STOP-Taste). Verpolungsschutz verhindert Beschädigungen bei falscher Verpolung. 5. Dieses Batterielademodul ist für Batterien unter 60 V ausgelegt; die Spannungsmessabweichung beträgt weniger als 0,1 V. Spezifikation: Produkttyp: Batterielade- und -entlademodul; Material: Leiterplatte; Produktparameter: 1: Versorgungsspannung: DC 6–40 V; Spannungsmessbereich: DC 0–60 V; Geeignet für verschiedene Batterien unter 60 V; Spannungsmessabweichung: ±0,1 V; 2: Lade- und Entladezeitbereich (OP): 0–999 Minuten. Anwendung: 1. Ermitteln Sie zunächst den Betriebsmodus des Relais. 2. Je nach Betriebsmodus des Relais (nach dem Einschalten des Moduls blinkt der aktuelle Betriebsmodus, standardmäßig Modus U-1, und die Hauptoberfläche wird angezeigt) drücken Sie die SET-Taste 2 Sekunden lang gedrückt und lassen Sie sie dann los, um die Modusauswahl aufzurufen. Wählen Sie den gewünschten Modus (U-1 bis U-6) durch kurzes Drücken der AUF- und AB-Tasten. 3. Nach Auswahl des Modus (z. B. U-1) drücken Sie die SET-Taste kurz, um die entsprechenden Parameter einzustellen. Die einzustellenden Parameter (UL1-Spannungsobergrenze, nL1-Spannungsuntergrenze, OP-Leitungszeit) blinken. Passen Sie die Parameterwerte mit den AUF- und AB-Tasten an. Langes Drücken erhöht oder verringert die Werte schnell, kurzes Drücken erhöht oder verringert sie um jeweils eine Einheit. Drücken Sie die SET-Taste kurz, um den nächsten Parameter des aktuellen Modus einzustellen. Der Vorgang ist derselbe wie oben. 4. Nach der Einstellung der Parameter des ausgewählten Modus halten Sie die SET-Taste 2 Sekunden lang gedrückt und lassen Sie sie dann los. Der aktuell eingestellte Modus blinkt und kehrt dann zur Hauptoberfläche zurück. Die Parametereinstellung war erfolgreich. Ganz einfach. 5. Auf der Hauptoberfläche können Sie durch kurzes Drücken der ABWÄRTS-Taste zwischen Spannung und Zeit umschalten. Modusauswahl: Halten Sie die SET-Taste gedrückt, um den Modus aufzurufen. Nach Abschluss der Einstellung halten Sie die SET-Taste erneut gedrückt, um den Modus zu verlassen und zur Hauptoberfläche zurückzukehren. Ganz einfach. Betriebsmodus: Obere Spannungsgrenze: UL1, Untere Spannungsgrenze: nL1. Die obere Spannungsgrenze muss größer als die untere sein (UL1 > nL1). U-1: Lademessung: Wenn die gemessene Spannung unter der unteren Grenze liegt, schließt das Relais. Liegt sie über der oberen Grenze, öffnet das Relais. U-2: Ladezeitsteuerung: Stellen Sie die Ladezeit (OP) ein. Wenn die gemessene Spannung unter der unteren Grenze liegt, schließt das Relais. Nach dem Anziehen beginnt die OP-Zeit herunterzuzählen. Nach Ablauf der Zeit öffnet das Relais. Wenn die Spannung über der oberen Grenze liegt, öffnet das Relais ebenfalls. U-3: Entladeerkennung: Wenn die gemessene Spannung unterhalb der unteren Grenze liegt, ist das Relais abgeschaltet. Wenn die gemessene Spannung oberhalb der oberen Grenze liegt, ist das Relais geschlossen. U-4: Zeitsteuerung für die Entladeerkennung: Die Entladezeit (OP) kann eingestellt werden. Wenn die gemessene Spannung oberhalb der oberen Grenze liegt, ist das Relais geschlossen. Nach dem Anziehen beginnt die Zeitmessung (OP) zu starten. Nach Ablauf der Zeit ist das Relais abgeschaltet. Wenn die gemessene Spannung unterhalb der unteren Grenze liegt, ist das Relais aus. U-5: Schließen im Bereich: Wenn die gemessene Spannung zwischen der oberen und der unteren Grenze liegt, ist das Relais geschlossen. Andernfalls ist es abgeschaltet. U-6: Anziehen außerhalb des Bereichs: Wenn die gemessene Spannung unterhalb der unteren oder oberhalb der oberen Grenze liegt, ist das Relais angezogen. Andernfalls ist es abgeschaltet. Lieferumfang: 1 x Batterielade-/Entlademodul
