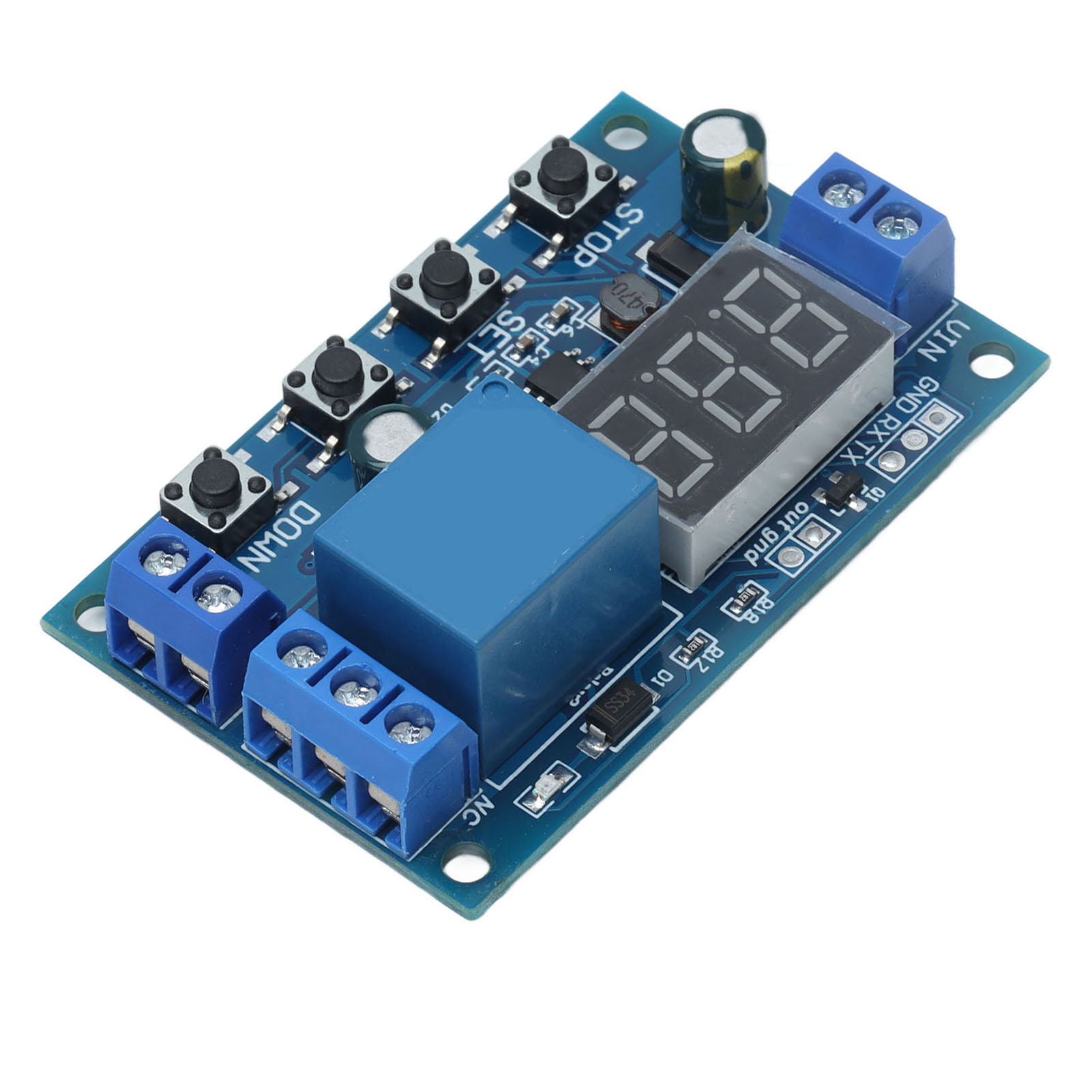

Batterielade- Und Entlademodul Mit Integriertem Timer Sowie Unter- Und Überspannungsschutzplatine

1. Automatische Abschaltung nach Einstellung: Dieses Modul steuert das Laden und Entladen von Batterien und schaltet sich nach der Einstellung automatisch ab. 2. Einstellbare Lade- und Entladezeiten: Lade- und Entladezeiten sind einstellbar. Die Stromversorgung erfolgt mit 6 bis 40 V DC, der Spannungsmessbereich liegt zwischen 0 und 60 V DC. Dadurch ist das Modul mit verschiedenen Batterien bis 60 V kompatibel. Der Spannungsmessfehler beträgt ±0,1 V. 3. Serielle Schnittstelle: Dank der seriellen Schnittstelle kann der Betriebszustand des Relais in Echtzeit überwacht werden. 4. Zusätzlicher Signalausgang: Ein zusätzlicher Signalausgang ist verfügbar. Sobald das Relais leitet, wird der Ausgang auf High gesetzt und ermöglicht die Ansteuerung anderer Geräte. 5. Not-Aus-Funktion per Knopfdruck: Eine Not-Aus-Funktion per Knopfdruck (STOP-Taste) ist integriert. Ein Verpolungsschutz verhindert Schäden. Produkttyp: Batterielade-/Entlademodul. Versorgungsspannung: 6–40 V DC. DC-Erkennungsbereich: 0–60 V, kompatibel mit verschiedenen Batterien unter 60 V, Spannungsmessfehler ±0,1 V. Lade- und Entladezeitbereich (OP): 0–999 Minuten. Betriebsmodus: Obere Spannungsgrenze: UL1, Untere Spannungsgrenze: nL1, die obere Spannungsgrenze muss größer als die untere sein (UL1 > nL1). U-1: Lademessung: Wenn die gemessene Spannung unter der unteren Grenze liegt, schließt das Relais. U-2: Lastmesszeitsteuerung: Stellen Sie die Lastzeit (OP) ein. Wenn die gemessene Spannung unter der unteren Grenze liegt, schließt das Relais und der OP-Zeit-Countdown startet nach der Aktivierung. Nach Ablauf der Zeit öffnet das Relais. Wenn die Spannung über der oberen Grenze liegt, öffnet das Relais ebenfalls. U-3: Entladeerkennung: Wenn die gemessene Spannung unter der unteren Grenze liegt, öffnet das Relais. Wenn sie über der oberen Grenze liegt, schließt das Relais. U-4: Entladeerkennungszeitsteuerung: Stellen Sie die Entladezeit (OP) ein. Wenn die gemessene Spannung den oberen Grenzwert überschreitet, schließt das Relais und der OP-Timer startet den Countdown. Nach Ablauf der Zeit öffnet das Relais. Wenn die gemessene Spannung unter dem unteren Grenzwert liegt, öffnet das Relais ebenfalls. U-5: Schließintervall: Liegt die gemessene Spannung zwischen dem oberen und unteren Grenzwert, schließt das Relais; andernfalls öffnet es. U-6: Auslöseintervall: Liegt die gemessene Spannung unter dem unteren Grenzwert oder über dem oberen Grenzwert, schließt das Relais; andernfalls öffnet es. 1 x Batterielade-/Entlademodul
