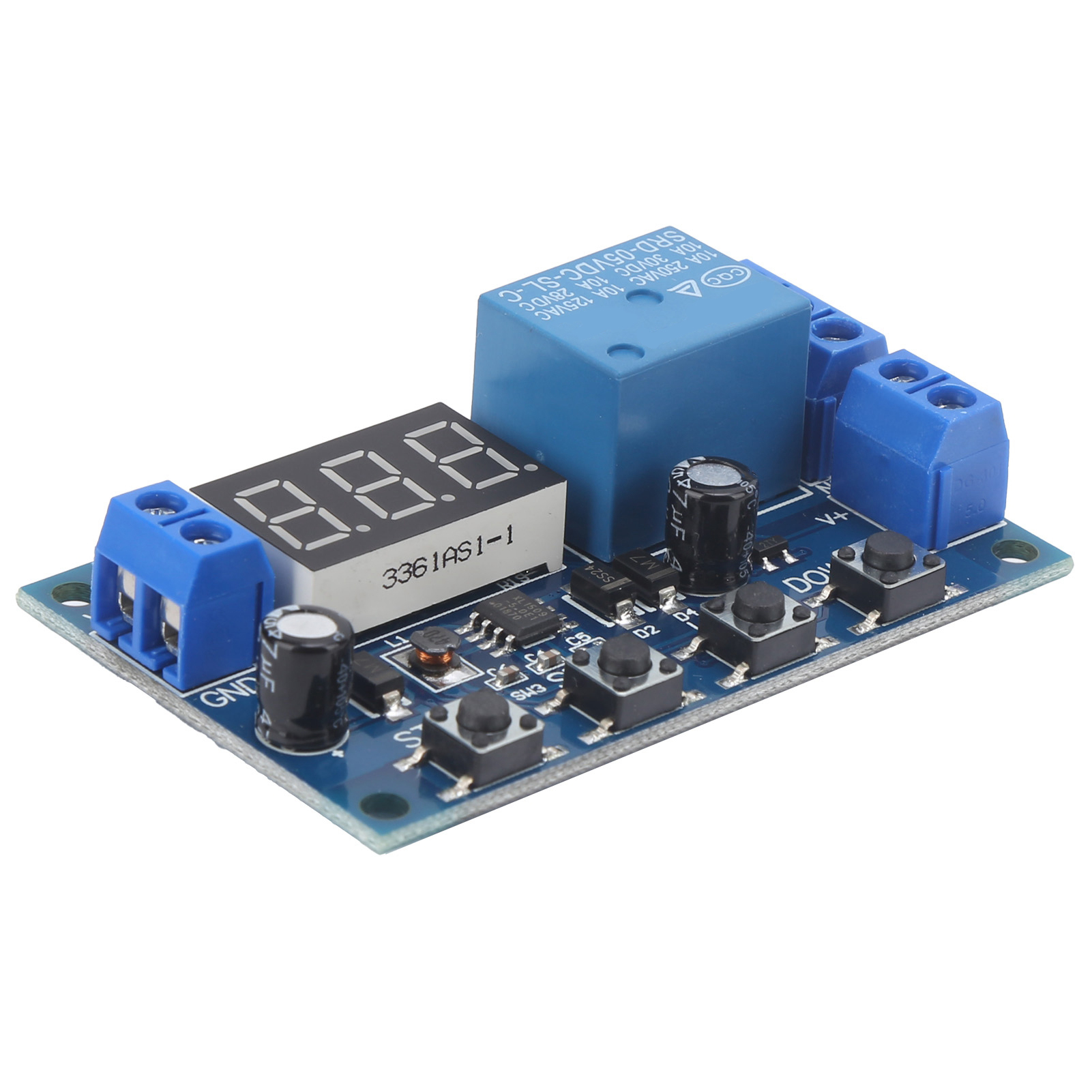

Batterielade- Und -entlademodul Mit Integriertem Voltmeter, Unterspannungs- Und Überspannungsschutz.

1. Zusätzlicher Signalausgang. Sobald die Relais-Leitungsbedingung erfüllt ist, gibt das Modul ein High-Pegel-Signal zur Ansteuerung anderer Geräte aus. 2. Dank der seriellen Schnittstellenkommunikation kann der Betriebszustand des Relais in Echtzeit über die serielle Schnittstelle überwacht werden. 3. Lade- und Entladezeiten sind konfigurierbar; die Ladeeinheit schaltet sich nach der Konfiguration automatisch ab. 4. Not-Aus-Funktion über einen Druckknopf (STOP-Taste). Verpolungsschutz: Bei falscher Polung entstehen keine Schäden. 5. Dieses Lademodul ist für Batterien unter 60 V ausgelegt und hat eine Spannungsmessgenauigkeit von unter 0,1 V. Produkttyp: Batterielade- und -entlademodul. Material: Leiterplatte. Technische Daten: 1. Versorgungsspannung: 6–40 V DC; Spannungsmessbereich: 0–60 V DC; Kompatibel mit verschiedenen Batterien unter 60 V; Spannungsmessgenauigkeit: ±0,1 V; 2. Lade- und Entladezeitbereich (OP): 0–999 Minuten. Gebrauchsanweisung: 1. Bestimmen Sie zunächst den Betriebsmodus des Relais. 2. Je nach Betriebsmodus des Relais wird auf der Hauptschnittstelle (nach dem Einschalten des Moduls blinkt der aktuelle Betriebsmodus (Standardmodus ist U-1), anschließend wird die Hauptschnittstelle angezeigt) die SET-Taste 2 Sekunden lang gedrückt gehalten und dann losgelassen, um die Modusauswahl aufzurufen. Wählen Sie den gewünschten Modus (U-1 bis U-6) mit den AUF- und AB-Tasten aus. 3. Nach Auswahl des Modus (z. B. U-1) drücken Sie kurz die SET-Taste, um die entsprechenden Parameter einzustellen. Die einzustellenden Parameter blinken dann (obere Spannungsgrenze UL1, untere Spannungsgrenze nL1, Einschaltzeit OP). Verwenden Sie die AUF- und AB-Tasten, um den Parameterwert anzupassen. Ein langer Druck ermöglicht eine schnelle Erhöhung oder Verringerung, ein kurzer Druck eine Erhöhung oder Verringerung um eine Einheit. Drücken Sie kurz die SET-Taste, um den nächsten Parameter des aktuellen Modus einzustellen; die Vorgehensweise ist dieselbe. 4. Nachdem Sie die Parameter konfiguriert haben, wählen Sie den gewünschten Modus aus und halten Sie die SET-Taste 2 Sekunden lang gedrückt. Der ausgewählte Modus blinkt, und Sie gelangen zurück zur Hauptoberfläche. Die Parameterkonfiguration war erfolgreich! 5. Drücken Sie auf der Hauptoberfläche kurz die DOWN-Taste, um zwischen Spannung und Zeit umzuschalten. Modusauswahl: Halten Sie die SET-Taste gedrückt, um darauf zuzugreifen. Nach Abschluss der Konfiguration halten Sie die SET-Taste erneut gedrückt, um die Modusauswahl zu verlassen und zur Hauptoberfläche zurückzukehren. Betriebsmodus: Obere Spannungsgrenze: UL1, Untere Spannungsgrenze: nL1. Die obere Spannungsgrenze muss größer als die untere sein (UL1 > nL1). U-1: Lastmessung: Wenn die gemessene Spannung unter der unteren Grenze liegt, schließt das Relais; wenn sie über der oberen Grenze liegt, öffnet das Relais. U-2: Lastmesszeitsteuerung: Stellen Sie die Lastzeit (OP) ein. Wenn die gemessene Spannung unter der unteren Grenze liegt, schließt das Relais und der Countdown beginnt. Der OP-Time-Countdown beginnt nach der Aktivierung. Nach Ablauf der Zeit trennt das Relais. Wenn die Spannung den oberen Grenzwert überschreitet, schaltet das Relais ab. U-3: Entladeerkennung: Wenn die gemessene Spannung unter dem unteren Grenzwert liegt, schaltet das Relais ab; wenn sie über dem oberen Grenzwert liegt, schließt das Relais. U-4: Zeitsteuerung für die Entladeerkennung: Stellen Sie die Entladezeit (OP) ein. Wenn die gemessene Spannung den oberen Grenzwert überschreitet, schließt das Relais und der Countdown für die OP-Zeit beginnt nach der Aktivierung. Nach Ablauf der Zeit schaltet das Relais ab; wenn die gemessene Spannung unter dem unteren Grenzwert liegt, wird das Relais deaktiviert. U-5: Schließen innerhalb des Spannungsbereichs: Wenn die gemessene Spannung zwischen dem oberen und unteren Grenzwert liegt, schließt das Relais; andernfalls ist es abgeschaltet. U-6: Schließen außerhalb des Spannungsbereichs: Wenn die gemessene Spannung unter dem unteren Grenzwert oder über dem oberen Grenzwert liegt, schließt das Relais; andernfalls ist es abgeschaltet. Im umgekehrten Fall ist es abgeschaltet. 1 x Batterielade-/Entlademodul
