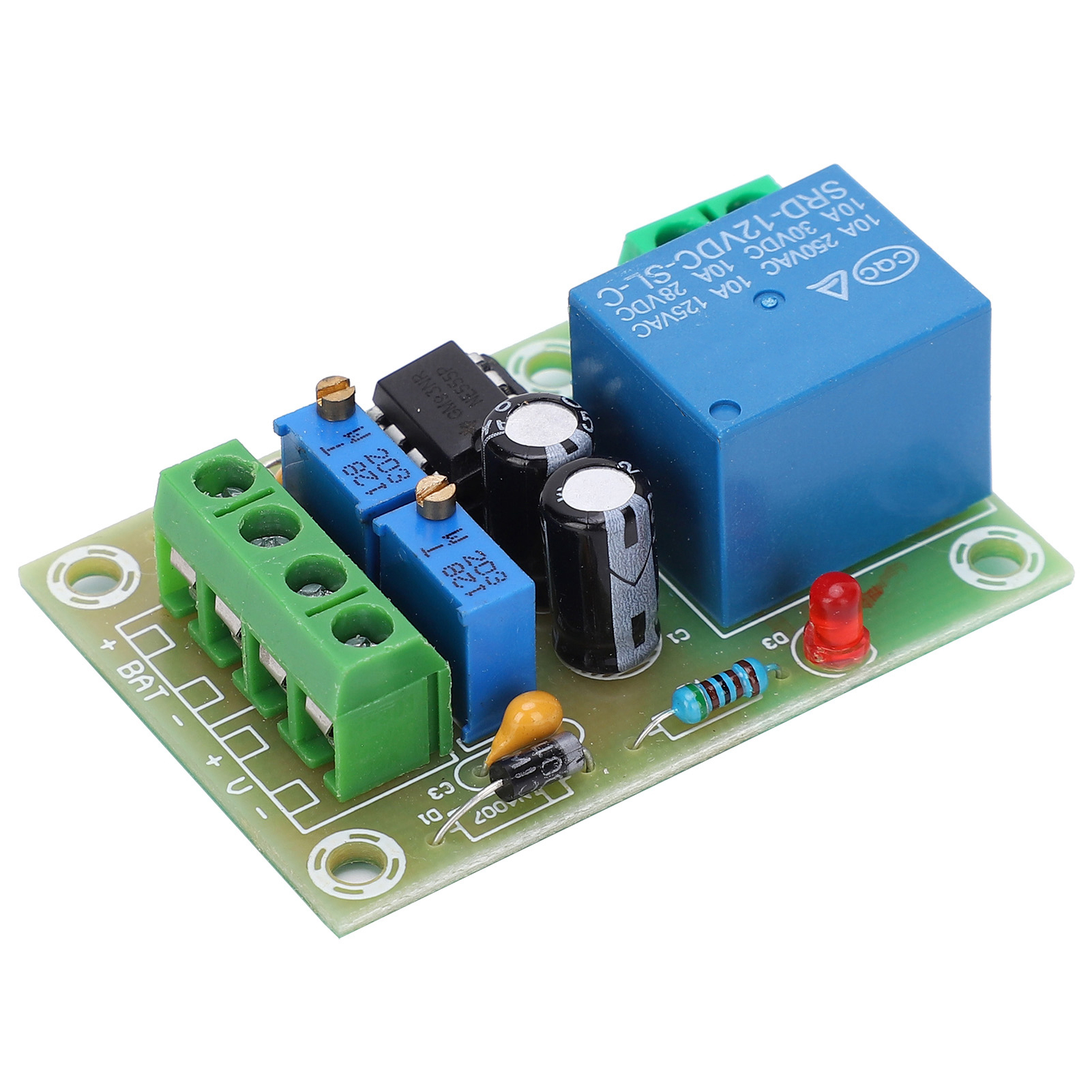

Batterieladekontrollmodul, 12-v-netzteilplatine, Überlastschutzplatine Xhm601

1. Sobald die Batteriespannung 10,5 V bis 11,5 V erreicht, startet die Ladesteuereinheit automatisch den Ladevorgang. 2. Bei einer Spannung von 14,4 V bis 14,8 V wird die Stromzufuhr unterbrochen. 3. Während des Ladevorgangs leuchtet die rote Kontrollleuchte. Nach vollständiger Ladung der Batterie schließt das Relais und der 220-V-Eingang wird getrennt. Die Kontrollleuchte erlischt anschließend, um Energie zu sparen. 4. Dies ist eine Ladesteuereinheit für 12-V-Batterien. Nach dem vollständigen Ladevorgang wird der Ladevorgang automatisch beendet, um ein Überladen zu verhindern. 5. Dieses Steuermodul zeichnet sich durch eine stabile Konstruktion, hervorragende Leistung und eine lange Lebensdauer aus. Produkttyp: Ladesteuereinheit für Batterien. Modell: XH-M601. Ladeverfahren: 12-V-Batterie. Einstellung: VR1: Bei einer Batteriespannung von 14,4 V bis 14,8 V stoppt das Ladegerät den Ladevorgang und das Relais schließt. (Spannungseinstellung Aus: im Uhrzeigersinn (CW): niedrigere Spannung; gegen den Uhrzeigersinn (CCW): höhere Spannung.) VR2: Wenn die Batteriespannung auf 10,5 V bis 11,5 V sinkt, beginnt das Ladegerät mit dem Ladevorgang und das Relais öffnet. (Startspannungseinstellung: im Uhrzeigersinn (CW): niedrigere Spannung; gegen den Uhrzeigersinn (CCW): höhere Spannung.) Spezifikationen: Startspannung: 10,5 V – 11,5 V; Abschaltspannung: 14,4 V – 14,8 V. Verdrahtung: Verbinden Sie das 220-V-Kabel mit dem COM-Anschluss des Relais und dem OFF-Anschluss (Ausgang) des Ladegeräts. Das Ladegerät benötigt einen Brückengleichrichter. Die DC-Ausgangsspannung beträgt ca. 13,8 V – 14,4 V. 1 x Batterieladesteuermodul
