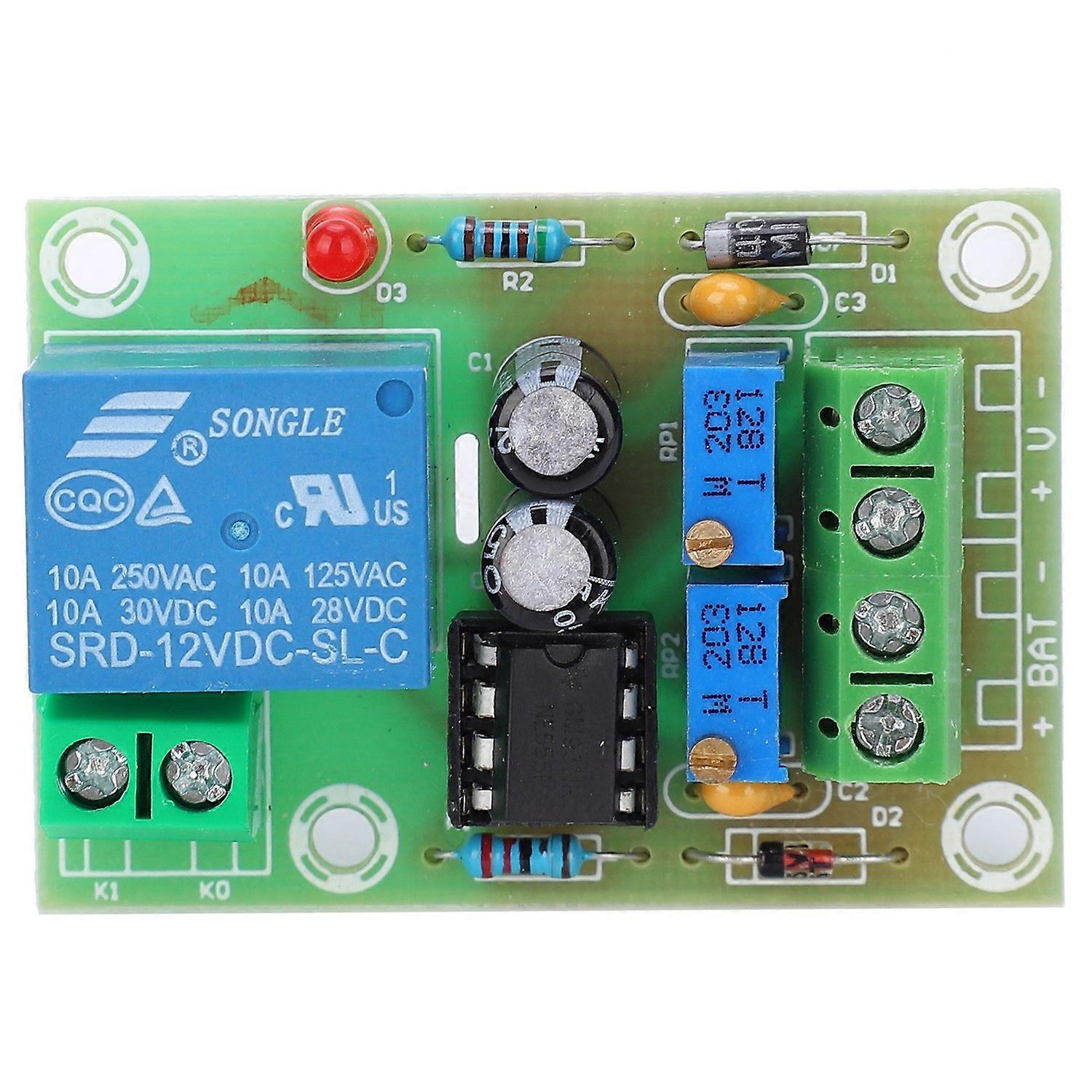

Batterieladesteuermodul 12v Netzteilplatine Überladeschutzpanel Xhm601

1. Bei einer Batteriespannung zwischen 10,5 V und 11,5 V startet die Ladesteuereinheit automatisch den Ladevorgang. 2. Bei einer Spannung zwischen 14,4 V und 14,8 V schaltet sich das Gerät ab. 3. Die rote Kontrollleuchte leuchtet während des Ladevorgangs. Sobald die Batterie vollständig geladen ist, schließt das Relais, der 220-V-Eingang wird getrennt und die Kontrollleuchte erlischt, um Energie zu sparen. 4. Diese Ladesteuereinheit für 12-V-Batterien schaltet den Ladevorgang ab, sobald die Batterie vollständig geladen ist, um ein Überladen zu verhindern. 5. Das Steuermodul zeichnet sich durch eine stabile Konstruktion, hervorragende Leistung und lange Lebensdauer aus. Spezifikation: Produkttyp: Ladesteuermodul für Batterien; Modell: XH-M601; Lademethode: 12-V-Batterie; Einstellung: VR1: Bei einer Batteriespannung von 14,4 V bis 14,8 V stoppt das Ladegerät den Ladevorgang und das Relais schließt. (Spannungseinstellung deaktivieren: Im Uhrzeigersinn (CW) niedriger, gegen den Uhrzeigersinn (CCW) höher.) VR2: Wenn die Batteriespannung auf 10,5 V bis 11,5 V sinkt, beginnt das Ladegerät mit dem Ladevorgang und das Relais öffnet. (Startspannung einstellen: Im Uhrzeigersinn (CW) verringern, gegen den Uhrzeigersinn (CCW) erhöhen.) Eigenschaften: Einschaltspannung: 10,5 V–11,5 V, Abschaltspannung: 14,4 V–14,8 V. Verdrahtung: Verbinden Sie die 220-V-Leitung mit dem COM-Anschluss des Relais und den OFF-Anschluss (Ausgang) mit dem Ladegerät. Das Ladegerät muss im Brückengleichrichterbetrieb arbeiten. Die Ausgangsspannung beträgt ca. 13,8 V–14,4 V. Lieferumfang: 1 x Batterieladesteuermodul
