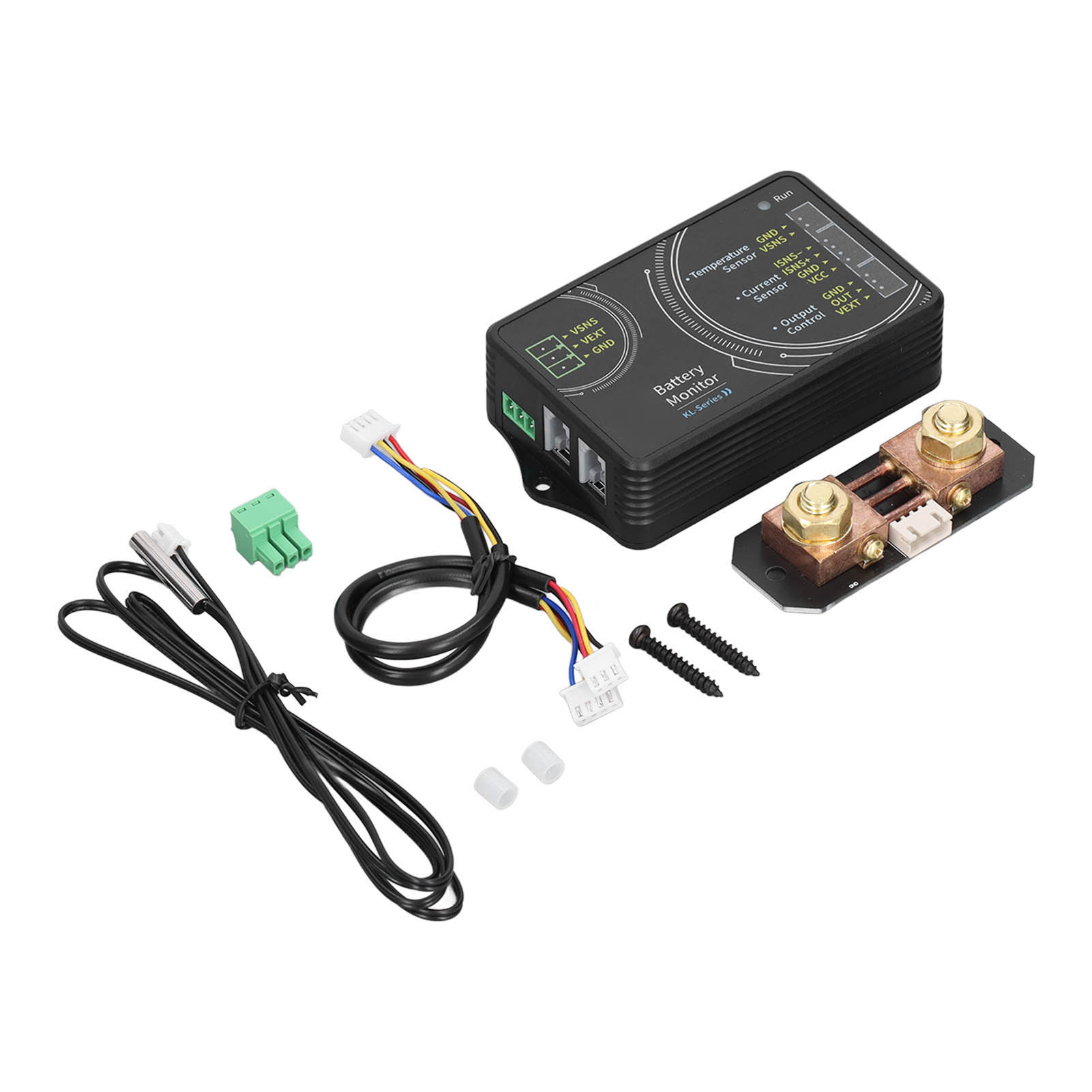

Batteriemonitor, Coulombmeter, Spannungs-, Strom-, Leistungs- Und Kapazitätsmessgerät, Voltmeter, Amperemeter

1. Praktische Anwendung: Misst verschiedene physikalische Parameter wie Spannung, Stromstärke, Leistung, Lade- und Entladekapazität usw. 2.Sicherer Betrieb: Parameter für Überspannungs- und Unterspannungsschutz lassen sich einfach einstellen. 3.Optimale Kontrolle: Das Messgerät erkennt automatisch die Stromrichtung und überwacht die Kapazität in Echtzeit. 4.Komfortable Überwachung: Bluetooth-Verbindung für Fernsteuerung, Anzeige der Messdaten und schnelle Updates per App. 5.Einfache Installation: Leicht und kompakt für schnelle und einfache Installation. Produkttyp: Batteriemonitor Modell: KL110F Material: ABS Anwendung: Zur Messung der elektrischen Leistung. Steuerungsmethode: App auf Mobiltelefon (Modell KL110F) Abtastverfahren: Abtaster Spannungsmessbereich (externe Stromversorgung): 0–120 V Spannungsmessbereich (interne Stromversorgung): 10–120 V Spannungsauflösung: 0,01 V Strommessbereich: 0–100 A Stromauflösung: 0,1 A Relais: Kein Relais im Lieferumfang enthalten, muss separat konfiguriert werden. Temperaturmessbereich: -20 °C bis 120 °C Kapazitätsanzeigebereich: 0 % bis 100 % Leistungsmessbereich: 0–72 kW Leistungsauflösung: 0,01 W Amperestundenmessbereich: 0–9999,99 Ah Volumenauflösung: 0,001 Ah Wattstundenmessbereich: 0–9999,99 kWh Wattstundenauflösung: 0,01 Wh Bluetooth-Kommunikationsreichweite (ca.): Hindernissefrei bis zu 10 m / 32,81 ft. Spannungsgenauigkeit ±2 % + 3 Digits, Stromgenauigkeit ±5 % + 10 Digits, Abtastrate 1 Messung/Sek., Leistungsaufnahme der Messplatine ca. 0,4 W, Überlastschutz 0–99999,99 W, Negativer Überstromschutz 0–50 A, 100 A, 400 A, 600 A, Positiver Überstromschutz 0–50 A, 100 A, 400 A, 600 A, Überspannungsschutz 0–120 V, 600 V. 1. Steuerung per Mobiltelefon: A. Anleitung zur Verwendung der Android-App: Die Software unterstützt nur Android 5.0 und höher. Während der Installation werden Standortdienste angefordert. Bitte stimmen Sie zu und aktivieren Sie die Standortdienste. Diese Bedienungsanleitung bezieht sich auf Softwareversion 1.0. Andere Versionen können geringfügig abweichen. Für eine optimale Benutzererfahrung wird ein Update auf die neueste Software empfohlen. B. Gebrauchsanweisung für die iPhone-App: Die Software unterstützt nur iPhone 9.0 und höher. Beim ersten Verbindungsaufbau mit Bluetooth greift die Software auf Bluetooth zu. Bitte bestätigen Sie den Zugriff. Diese Anleitung bezieht sich auf Softwareversion 1.0. Andere Versionen können geringfügig abweichen. Für eine optimale Benutzererfahrung empfehlen wir ein Update auf die neueste Software. Sie erhalten die neueste Software im Apple Store. Die dieser Anleitung entsprechende Version ist 1.0. 2.Verkabelung: A. Betrieb mit eigener Stromversorgung: Liegt die Spannung der zu testenden Batterie zwischen 10 und 120 V, kann die eigene Stromversorgung verwendet werden. Stellen Sie zunächst den Netzschalter auf 2 W und verbinden Sie dann den Pluspol der Batterie mit dem Anschluss Vsns des Netzteils. Die Leitung muss nicht besonders dick sein; ein Querschnitt von 1–2,5 mm² ist ausreichend. Achten Sie darauf, den Pluspol der Batterie korrekt anzuschließen. Der Minuspol der Batterie wird an die mit „Batterie GND“ gekennzeichnete Schraube am Messgerät angeschlossen. Der Minuspol des Ladegeräts und der Minuspol der Last werden gemeinsam an eine andere Schraube des Messgeräts angeschlossen. Für eine sichere Verbindung empfiehlt sich die Verwendung eines Kupferabstandshalters. Beim Laden leuchtet die Anzeige in der Smartphone-App grün, und der verbleibende Kapazitätswert steigt. Beim Entladen leuchtet die Anzeige hellblau, und der verbleibende Kapazitätswert sinkt. B. Anschluss des externen Netzteils: Der Spannungsbereich für die Messung mit einem externen Netzteil beträgt 0–120 V. Stellen Sie zunächst den Schalter der Netzteil-Auswahlschnittstelle auf 3 W. Verbinden Sie den Pluspol des externen Netzteils mit der Netzteil-Schnittstelle VEXT und den Minuspol mit GND. Verbinden Sie anschließend den Pluspol der Batterie mit der Messschnittstelle Vsns an der Netzteil-Schnittstelle. Achten Sie darauf, die Plus- und Minuspole des externen Netzteils nicht falsch oder verpolt anzuschließen. Der Minuspol der Batterie wird an die mit „Batterie GND“ gekennzeichnete Schraube am Messgerät angeschlossen. Der Minuspol des Ladegeräts und der Minuspol der Last werden gemeinsam an eine andere Schraube des Messgeräts angeschlossen. Bei steigender Restkapazität leuchtet die Anzeige grün, bei sinkender Restkapazität hellblau. C. Anschluss des externen Netzteils an das Relais: Das Relais wird extern mit Strom versorgt. Ist das Relais angeschlossen, muss ein externes Netzteil mit der gleichen Betriebsspannung wie das Relais vorhanden sein. Verbinden Sie die Steueranschlüsse des Relais mit OUT und VEXT des Ausgangssteuergeräts des Messmoduls. Verbinden Sie den Pluspol des externen Netzteils mit VEXT des Ausgangssteuergeräts und den Minuspol mit GND. Achten Sie darauf, die Plus- und Minuspole der Batterie und des externen Netzteils nicht zu verp
