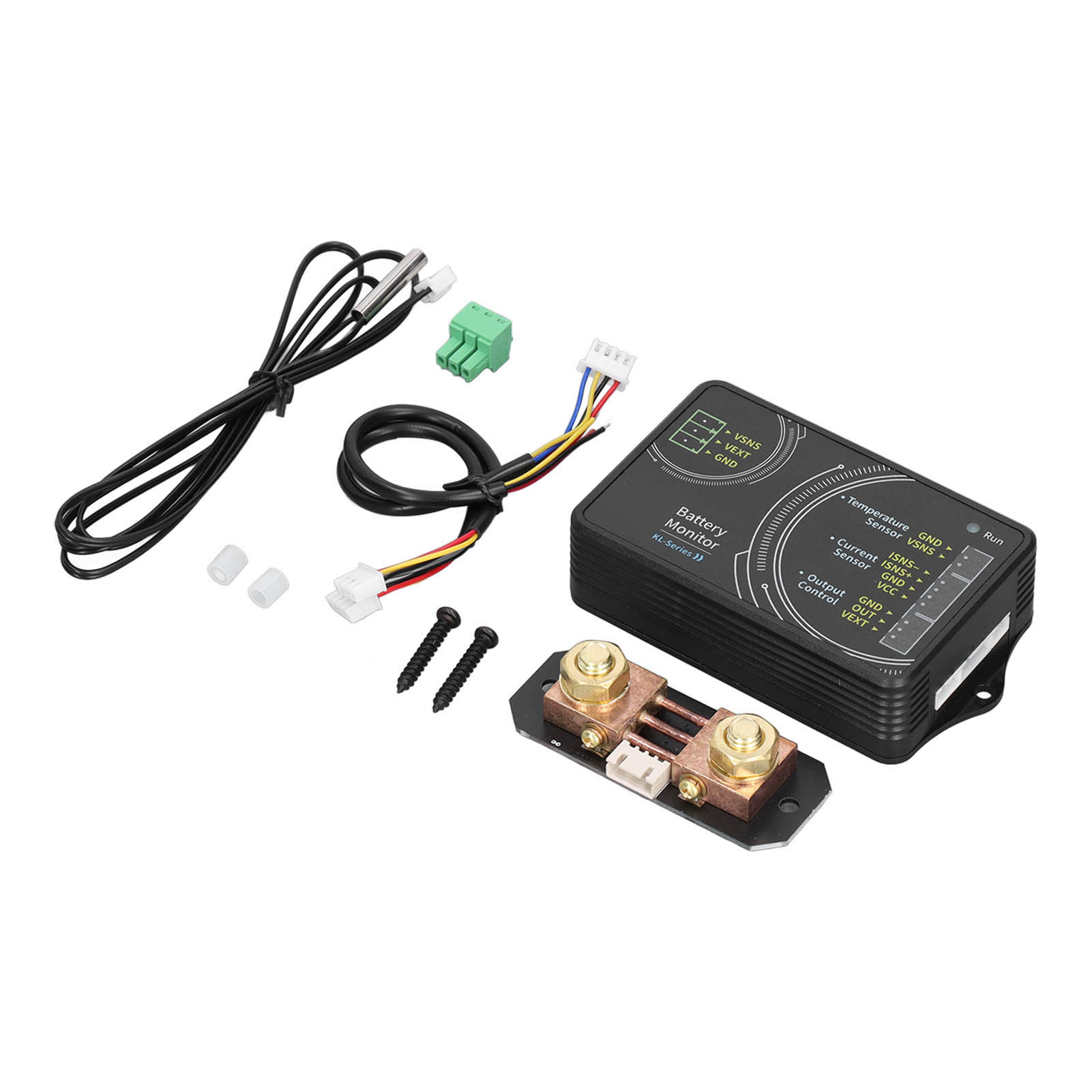

Batterietester (coulombometer, Voltmeter, Amperemeter)

1. Praktische Anwendung: Misst verschiedene physikalische Parameter wie Spannung, Stromstärke, Leistung, Lade- und Entladekapazität usw. 2. Sicherer Betrieb: Einfache Konfiguration zum Schutz vor Über- und Unterspannung. 3. Verbesserte Steuerung: Automatische Stromrichtungserkennung und Echtzeit-Kapazitätsüberwachung. 4. Vereinfachte Überwachung: Bluetooth-Verbindung für Fernsteuerung, Anzeige der Messdaten und schnelle Updates per App. 5. Einfache Installation: Leicht und kompakt, schnelle und einfache Installation. Produkttyp: Batteriemonitor. Modell: KL110F. Material: ABS. Anwendung: Elektrische Leistungsmessung. Steuerung: KL110F Mobile App. Abtastmethode: Abtaster. Spannungsmessbereich (externe Stromversorgung): 0 bis 120 V. Spannungsmessbereich (selbstversorgt): 10 bis 120 V. Spannungsauflösung: 0,01 V. Strommessbereich: 0 bis 100 A. Stromauflösung: 0,1 A. Relais: Nicht im Lieferumfang enthalten, Konfiguration erforderlich. Temperaturmessbereich: -20 °C bis 120 °C. Kapazitätsanzeigebereich: 0 % bis 100 %. Leistungsmessbereich: 0 bis 72 kW. Leistungsauflösung: 0,01 W. Amperestunden-Messbereich: 0 bis 9.999,99 Ah. Volumenauflösung: 0,001 Ah. Wattstunden-Messbereich: 0 bis 9.999,99 kWh. Wattstundenauflösung: 0,01 Wh. Bluetooth-Reichweite: Bis zu 10 m (32,81 ft) ohne Hindernisse. Spannungsgenauigkeit: ±2 % + 3 Digits; Stromgenauigkeit: ±5 % + 10 Digits; Abtastrate: 1 Messung/s; Leistungsaufnahme der Messplatine: ca. 0,4 W; Überlastschutz: 0 bis 99.999,99 W; Negativer Überstromschutz: 0 bis 50 A, 100 A, 400 A, 600 A. Positiver Überstromschutz: 0 bis 50 A, 100 A, 400 A, 600 A; Überspannungsschutz: 0 bis 120 V, 600 V. 1. Steuerung per Mobiltelefon: A. Anleitung zur Verwendung der Android-App: Diese Software ist nur mit Android 5.0 und höher kompatibel. Während der Installation werden Sie um Zugriff auf Ihren Standort gebeten. Bitte erlauben Sie die Standortbestimmung. Diese Bedienungsanleitung bezieht sich auf Softwareversion 1.0. Zwischen den Versionen können Unterschiede bestehen. Für eine optimale Benutzererfahrung wird ein Software-Update empfohlen. B. Anleitung zur Verwendung der iPhone-App: Diese Software ist nur mit iPhone 9.0 und höher kompatibel. Bei der ersten Bluetooth-Verbindung fragt die App nach Berechtigungen. Bitte erteilen Sie diese. Diese Anleitung bezieht sich auf Softwareversion 1.0; zwischen den Versionen können geringfügige Unterschiede bestehen. Für eine optimale Benutzererfahrung wird ein Update auf die neueste Version empfohlen. Sie können die neueste Version im App Store herunterladen. Die dieser Anleitung entsprechende iPhone-Softwareversion ist 1.0. 2. Verkabelung: A. Standalone-Betrieb: Liegt die gemessene Batteriespannung zwischen 10 und 120 V, kann der Standalone-Betrieb genutzt werden. Stellen Sie zunächst den Leistungsregler auf 2 W ein und verbinden Sie dann den Pluspol der Batterie mit der Vsns-Schnittstelle des Netzteils. Der Kabelquerschnitt (1 bis 2,5 mm²) ist unerheblich. Achten Sie auf die korrekte Polung. Verbinden Sie den Minuspol der Batterie mit der mit „GND“ (Masse) gekennzeichneten Schraube am Messgerät. Der Minuspol des Ladegeräts und der Minuspol des Verbrauchers werden gemeinsam an einer Schraube am Messgerät angeschlossen. Für eine sichere Verbindung wird die Verwendung eines Kupferabstandshalters empfohlen. Während des Ladevorgangs leuchtet die Stromanzeige in der mobilen App grün und die verbleibende Kapazität steigt. Während des Entladens leuchtet die Stromanzeige hellblau und die verbleibende Kapazität sinkt. B. Anschluss des externen Netzteils: Der Messspannungsbereich des externen Netzteils liegt zwischen 0 und 120 V. Stellen Sie zunächst den Leistungswähler auf 3 W ein. Verbinden Sie dann den Pluspol des externen Netzteils mit der VEXT-Stromschnittstelle und den Minuspol mit Masse (GND). Verbinden Sie anschließend den Pluspol der Batterie mit der Vsns-Messschnittstelle des Netzteils. Achten Sie auf die korrekte Polarität des externen Netzteils. Der Minuspol der Batterie wird mit der mit „GND“ gekennzeichneten Schraube am Messgerät verbunden. Die Minuspole des Ladegeräts und der Minuspol der Last werden gemeinsam mit einer anderen Schraube am Messgerät verbunden. Die Stromanzeige leuchtet grün bei zunehmender Restkapazität und hellblau bei abnehmender Restkapazität. C. Anschluss des externen Netzteils an das Relais: Das Relais wird über ein externes Netzteil versorgt. Verwenden Sie für den Anschluss des Relais ein externes Netzteil mit der gleichen Betriebsspannung. Verbinden Sie die Steueranschlüsse des Relais mit den Eingängen OUT und VEXT des Ausgangssteuermoduls des Messmoduls. Schließen Sie den Pluspol des externen Netzteils an den VEXT-Eingang des Ausgangssteuermoduls und den Minuspol an Masse (GND) an. Achten Sie darauf, die Polarität von Batterie und Netzteil nicht zu vertauschen. Die Kontrollleuchte leuchtet, wenn das Relais geschlossen ist, und erlischt, wenn es geöffnet ist. Verbinden Sie den Minuspol der Batterie mit der mit „GND“ gekennzeic
