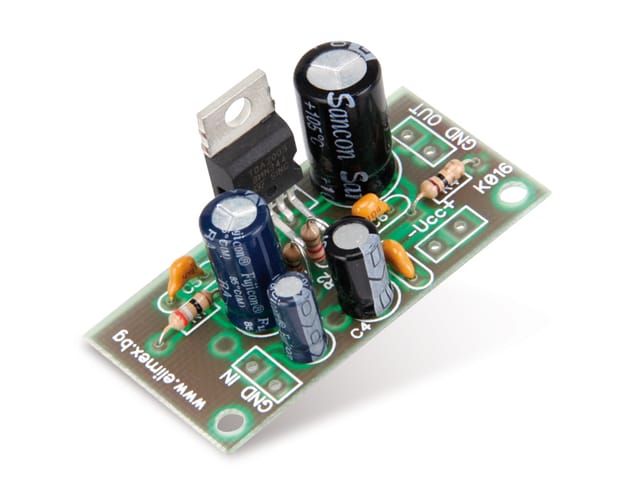

Bausatz NF-Verstärker

Dieses NF-Verstärkermodul verstärkt ein Mono-Audiosignal mit 1 Vss bis auf eine maximale Sinus-Ausgangsleistung von 10 W. Technische Daten: Betriebsspannung 8...18 V- Sinusleistung max. 10 W/2 Ω, 6 W/4 Ω, 2 W/8 Ω Stromaufnahme max. 2,5 A Maße (LxBxH): 51x26x24 mm Achtung: Nehmen Sie den Verstärker nie ohne ausreichend großen Kühlkörper in Betrieb (nicht im Lieferumfang)! Das IC könnte innerhalb kurzer Zeit überhitzen und zerstört werden. Das IC sollte isoliert an den Kühlkörper montiert werden, da sonst Spannung am Kühlkörper anliegt, welche einfach zu Kurzschlüssen führen kann.
