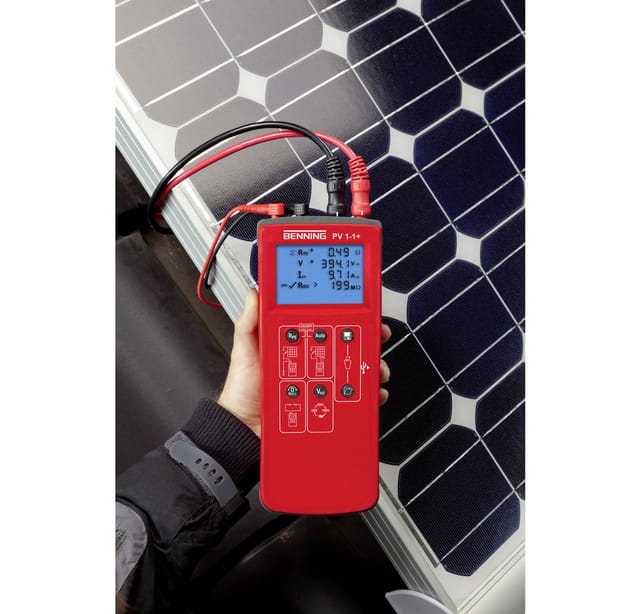

Benning Installationstester Photovoltaik PV 1-1+

Photovoltaik-Installationstester BENNING PV 1-1+Prüfung gemäß DIN EN 62446 (VDE 0126-23)einfach – Bedienung über Tastenschnell – Prüfung in wenigen Sekundensicher – gefahrlose Messverbindung selbst bei Energielieferung der PV-AnlageVor der Inbetriebnahme und bei Wiederholungsprüfungen muss eine Photovoltaikanlage gemäß VDE 0126-23 ge­prüft und dokumentiert werden. Ferner sind auch nach Reinigungs- und Wartungsarbeiten elektrische Messungen sinnvoll, um weiterhin eine optimale und möglichst verlustarme Funktion der Photovoltaikanlage zu garantieren.Die Prüfung umfasst die Durchgängigkeitsprüfung der Schutz- und Potentialausgleichsleiter zwischen PV-Generator und Haupterdungsklemme, Messung der Leerlaufspannung und des Kurz­schlussstromes im PV-Strang sowie des Isolationswiderstandes zwischen den aktiven DC-Leitern (+ / -) des PV-Generators und Erde. Der BENNING PV 1-1+ verwendet berührungsgeschützte Messleitungen mit standardisierten Steckverbindern zum direkten Anschluss an PV-Module oder Stränge. Der automatische Prüfablauf warnt vor falscher DC-Polarität und übernimmt alle notwendigen Beschaltungen für die sichere Messung.Diese Prüfungen können einfach und schnell sowie zuverlässig und sicher mit dem Photovoltaik-Installationstester BENNING PV 1-1+ durchgeführt werden. Dieses Gerät wird dem Solarteur, Photovoltaik-Sachverständigen sowie Service-, Reinigungs- und Wartungsteams empfohlen.Leistungsmerkmaleverständliche und eindeutige Anzeige aller Messergebnissegefahrlose Messverbindung selbst bei Energielieferung der PV-Anlageautomatischer Prüfablauf (Leerlaufspannung 1000 V DC, Kurzschlussstrom 15 A DC, Isolationswiderstand)automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei FalschpolungNullabgleich der Messleitungen, damit diese den Messwiderstand nicht beeinflussenMesswertspeicher für 200 Displayanzeigen für (automatischen) Strang-Strang-Vergleich inkl. Warnung bei einer Abweichung von 5 % der Leerlaufspannung und des KurzschlussstromesUSB-Schnittstelle und Download-Software zur Prüfprotokollerstellung in MS Excel®ISO-Messergebnis mit gut / schlecht-Anzeigeintegrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und ZeitstempelFunkanbindung "WirelessSunLink" an Einstrahlungs- und Temperaturmessgerät BENNING SUN 2direkter Anschluss an alle PV-Module mit MC4- oder "Sunclix"-Steckverbindereinfache Handhabung für netzunabhängige und mobile PrüfungenLC-Display mit Hintergrundbeleuchtungautomatische Abschaltung nach 60 Sekundendie Prüfung kann sich auf PV-Module oder die komplette PV-Anlage beziehenMessfunktionenSchutzleiterwiderstandsmessung mit 200 mA PrüfstromLeerlaufspannungsmessung der Solarmodule / PV-Stränge bis 1000 VDCsichere und für den Anwender gefahrlose Kurzschlussstrommessung bis 15 A DC über eine interne BeschaltungIsolationswiderstandsmessung zwischen den aktiven DC-Leitern (+ / -) und Erdung mit einstellbarer Prüfspannung (250 V, 500 V, 1000 V)Funktionstest durch Strommessung bis 40 A AC / DC (optional Stromzangen­adapter BENNING CC 3, Art.-Nr. 044038)Anzeige und Speicherung der solaren Einstrahlung (W / m2) und der PV-Modul- / Umgebungstemperatur (optional BENNING SUN 2, Art.-Nr. 050420)Deutliche Symbolik – einfache BedienungVier Schritte zur einfachen und sicheren PV-Prüfung:trennen Sie das PV-Modul vom Wechselrichterverbinden Sie das PV-Modul über standardisierte Steckverbinder mit dem BENNING PV 1-1+drücken Sie die AUTO-Taste und verfolgen Sie die Messungen auf dem LCD-Displaydrücken Sie die STORE-Taste, um die komplette Displayanzeige zu speichernBENNING SOLAR Datalogger (Download-Software)Download der Messwerte aus BENNING PV 1-1+ im CSV-FormatWeiterverarbeitung der Messwerte in MS Excel® möglichKostenlos als Download verfügbarLieferumfangTransport-/ AufbewahrungstascheMessleitungssatz mit Prüfspitzen (L = 1,2 m, rot/schwarz)Krokodilklemmensatz (rot/schwarz)PV-Messleitungen für MC4-Steckverbinder (rot/schwarz)PV-Messleitungen für Sunclix-Steckverbinder (rot/schwarz)USB-Kabel6 x 1,5 Mignon-Batterien (AA, IEC LR6)
