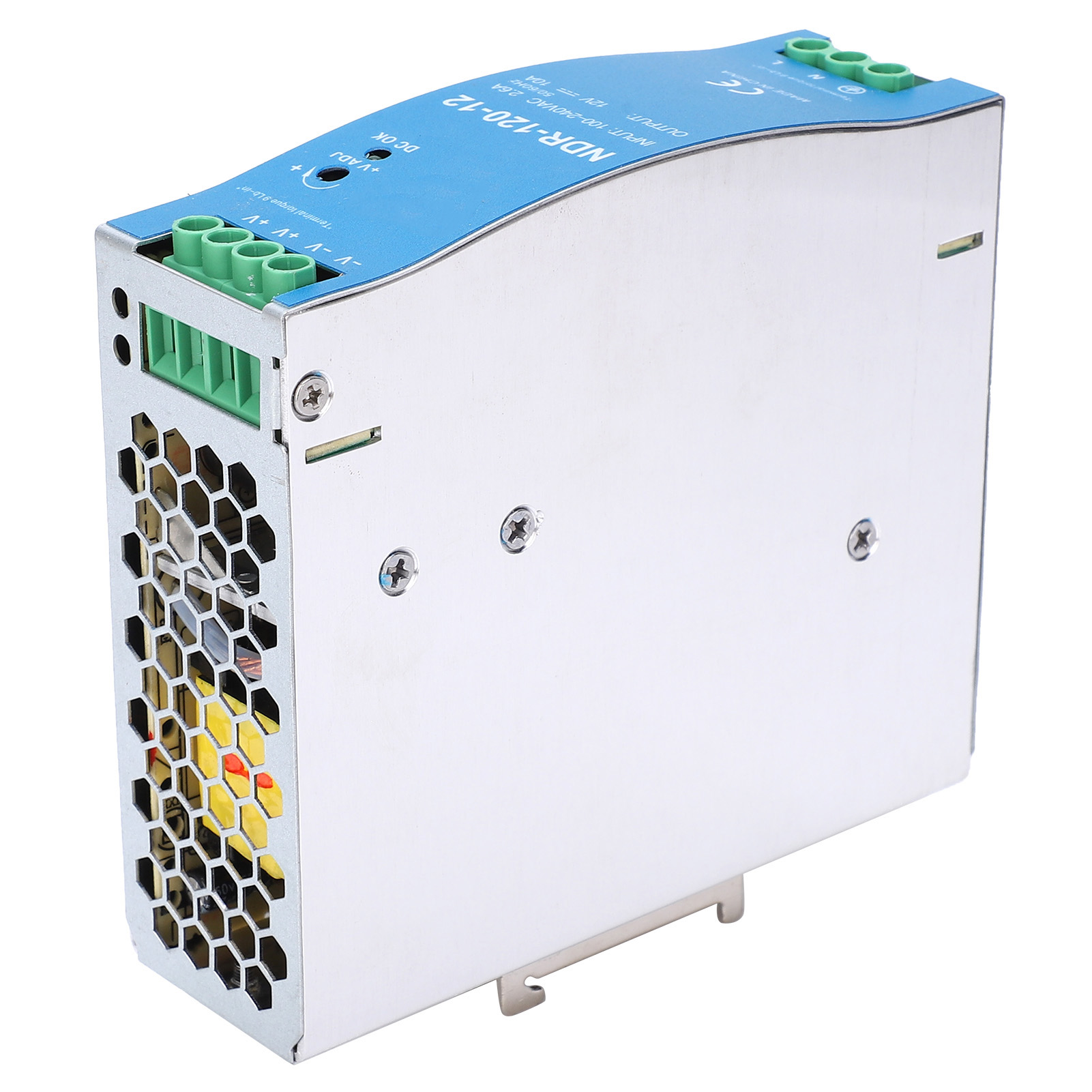

Berm Din-schienen-schaltnetzteil Für Sps-antrieb Und Sensor, 120 W, 12 V, 10 A, Ndr12012, 100–240 V Ac

1. Dieses Schaltnetzteil akzeptiert eine universelle Wechselspannung von 100 bis 240 V und ist daher sehr praktisch. 2. Der Treiber für dieses Schaltnetzteil kann zur einfachen Installation auf einer TS35/7.5- oder TS15-DIN-Schiene montiert werden. 3. Dieses Produkt ist gegen Kurzschlüsse, Überlastung, Überspannung und Überhitzung geschützt. 4. Es entspricht den RoHS-Umweltrichtlinien, ist äußerst zuverlässig und kann bedenkenlos verwendet werden. 5. Hergestellt aus einer hochwertigen Aluminiumlegierung, ist es leicht, robust und korrosionsbeständig. Spezifikationen: Produkttyp: DIN-Schienen-Schaltnetzteil; Material: Aluminiumlegierung; Modell: NDR-120-12; DC-Ausgangsbereich: 12 V, 0–10 A; Ausgangsspannungsgenauigkeit: ±2 %; Restwelligkeit und Rauschen: 100 mV; Wirkungsgrad: 85 %. Eingangsspannung: 100–240 V AC; Spannungseinstellbereich: 2 V: 12 bis 14 V, 24 V: 100 bis 100 A. Überlastschutz: Konstantstrombegrenzung bei Erreichen von 105 % bis 130 % der Nennausgangsleistung mit automatischer Wiederherstellung nach Rückkehr zur Normallast. Überspannungsschutz: Ausgangsspannung 12 V: 14 % bis 17 V, 24 V: 29 % bis 33 V, 48 V: 56 % bis 65 V während Abschaltung, Neustart und Wiederherstellung. Überhitzungsschutz: Abschaltung bei Überhitzung mit automatischem Neustart nach Abkühlung. Anlaufzeit und Haltezeit: 1200 ms, 60 ms bei 230 V AC Volllast; 2000 ms, 60 ms, 12 ms bei 115 V AC Volllast (60 ms). Isolationscharakteristik: zwischen Eingang und Ausgang: 3 kV AC. Spannung zwischen Eingang und Gehäuse: 2 kV AC; Spannung zwischen Ausgang und Gehäuse: 0,5 kV AC (1 Minute). Betriebstemperatur: -20 bis +70 °C (siehe Leistungskennlinie). Vibrationsfestigkeit: 10 bis 500 Hz, 2 G, 10 Minuten/Zyklus, XYZ-Achsen alle 60 Minuten. Installation gemäß IEC 60068-2-6. Sicherheitszertifizierung: UL 508- und TÜV EN 60950-1-zertifiziert. Normen zur elektromagnetischen Verträglichkeit: Emission: EN 55022 (CISPR 22), EN 61204-3, Klasse B; Oberschwingungen: EN 61000-3-2, -3. Normen für elektromagnetische Verträglichkeit: Entstörung: EN61000-4-2, 3, 4, 5, 6, 8, 11, ENV55024, EN61000-6-2 (EN50082-2), EN61204-3, Klasse A, Standard für die Schwerindustrie. Mittlere Betriebsdauer zwischen Ausfällen: ≥456.300 Stunden, MIL-HDBK-217F (25 °C). Verdrahtung: Eingang: 3-polig. Ausgang: 4-Schrauben-DIN-Klemmenblock. Chassisnummer: 992D. Gebrauchsanweisung: 1. Dieses Netzteil ist mit folgenden Versorgungsspannungen kompatibel: 110 V AC, 220 V AC und 380 V AC. Prüfen Sie vor dem Einschalten, ob die Versorgungsspannung und die Eingangsspannung korrekt und kompatibel sind. 2. Schließen Sie keine Geräte an, bevor Sie das Netzteil zum ersten Mal in Betrieb genommen haben. Um Schäden zu vermeiden, vergewissern Sie sich, dass die Ausgangsspannung des Netzteils mit der des angeschlossenen Geräts übereinstimmt. 3. Stellen Sie vor der Verwendung sicher, dass der Erdungsdraht ordnungsgemäß angeschlossen ist und lokalisieren Sie ihn im Schaltplan. 4. Platzieren Sie das Netzteil vor und nach Gebrauch in einem gut belüfteten Bereich. 5. Der Ausgangsstrom des Netzteils ist umgebungsabhängig. Er wird anhand des vom Gerät gelieferten Nennstroms oder des mit einem Multimeter gemessenen Mittelwerts bestimmt. Bei hohen Umgebungstemperaturen, schlechter Belüftung und hohen induktiven Lasten ist eine zusätzliche Stromreserve von 20 bis 30 % erforderlich. 6. Die Eingangsleistung des DIN-Schienen-Netzteils wird in der Regel durch seine eigene Eingangsleistung bestimmt, welche wiederum die Nennleistung des angeschlossenen Geräts bestimmt. Ist die Nennleistung des angeschlossenen Geräts unbekannt, können Anpassungen vorgenommen werden. Die Leistung lässt sich berechnen, indem der Nennstrom mit der Nennspannung des angeschlossenen Geräts multipliziert wird (Strom x Spannung). Beachten Sie, dass das Netzteil bei der Auswahl 15 bis 30 % über der tatsächlichen und der Spitzenleistung liegen sollte. Abmessungen: ca. 113,5 mm / 4,5 Zoll, 39 mm / 1,5 Zoll, 40 mm / 1,6 Zoll, 125,2 mm / 4,9 Zoll, 35 mm / 1,4 Zoll. Lieferumfang: 1 x DIN-Schienen-Schaltnetzteil
