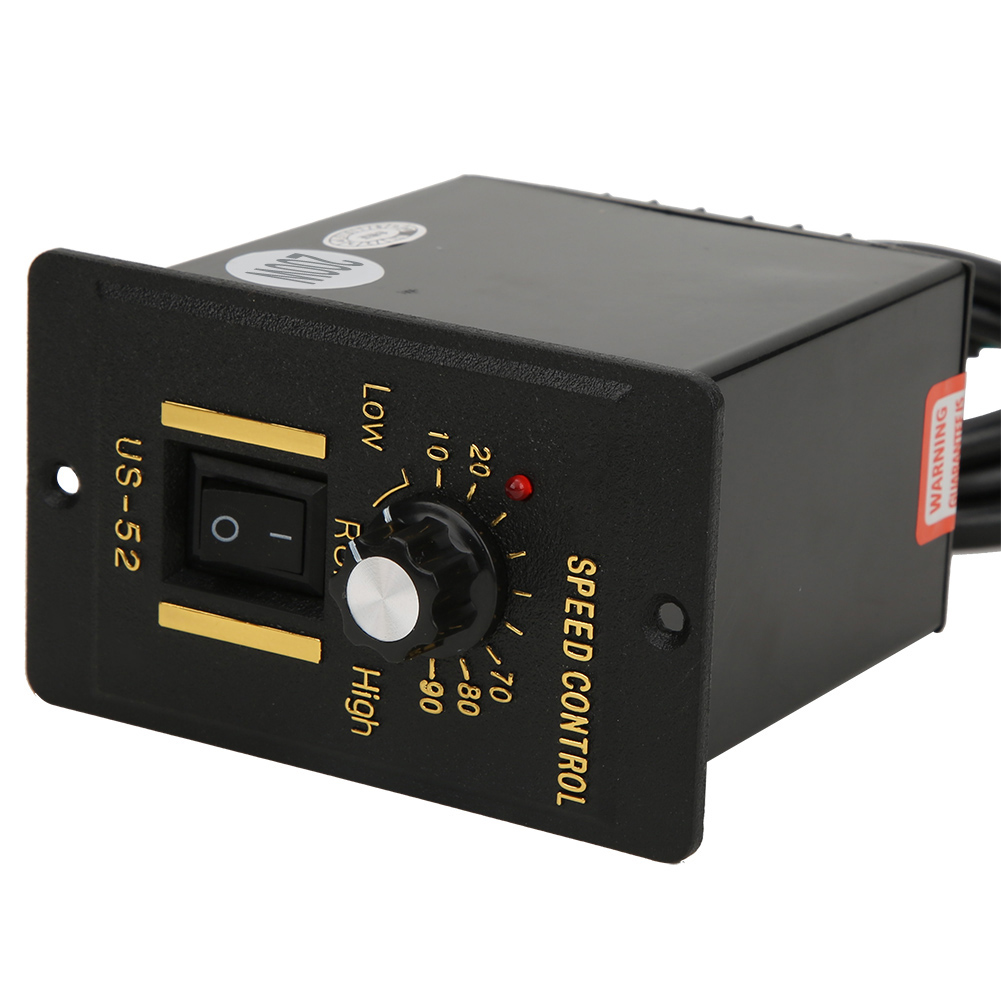

Berm Motordrehzahlregler Cw/ccw 3.96 Schnittstelle Ac220v 50/60hz 180w/200w/250w

1. Der Drehzahlregler kann im Uhrzeigersinn (CW) und gegen den Uhrzeigersinn (CCW) gedreht werden. Die Verbindung zwischen COM und CW entspricht der Vorwärtsdrehung, die Verbindung zwischen COM und CCW der Rückwärtsdrehung. 2. Einreihiger 6-poliger Stecker (3,96 mm), einfache Verbindung. 3. Mit Drehknopf für stufenlose Drehzahlregelung. 4. 80 cm Kabellänge für große Reichweiten. 5. Gehäuse aus ABS-Kunststoff mit matter Oberfläche, stoß- und kratzfest, langlebig. 6. Es findet breite Anwendung in Produktionslinien der Verpackungs-, Druck-, Lebensmittel-, Elektronik-, Instrumentierungs- und Bekleidungsindustrie als Drehzahlregler. Artikeltyp: Drehzahlregler Marke: BERM Modell: US-52 Betriebsspannung: AC 220 V 50/60 Hz (Spannungsschwankungsbereich ±10 % Ue) Geeignete Motorleistung: 180 W / 200 W / 250 W (optional) Betriebsumgebung: -10 ~ +50 °C Relative Luftfeuchtigkeit: Weniger als 90 % Drehzahlbereich: 90–1400 U/min 50 Hz, 90–1700 U/min 60 Hz Erläuterung: Der Regler hat 6 Drähte. Der schwarze Draht ist der Hauptmotordraht, die roten und weißen Drähte sind die Hilfsdrähte für den Kondensator, die beiden blauen Drähte sind die Drehzahlrückmeldedrähte und der grüne Draht ist der Erdungsdraht. Anleitung: 1. Schalten Sie die Stromzufuhr ab, schließen Sie die Geräte gemäß dem Schaltplan an und prüfen Sie die korrekte Verkabelung. Nehmen Sie keine willkürlichen Änderungen vor. 2. Befestigen Sie den Regler und stellen Sie die Drehzahl auf den niedrigsten Wert „0“, um einen kurzzeitigen Stromstoß beim Einschalten und damit verbundene Schäden zu vermeiden. 3. Schalten Sie die Stromzufuhr wieder ein und stellen Sie den Drehzahlregler auf die gewünschte Position. Schalten Sie die Stromzufuhr aus, wenn das Gerät nicht benötigt wird. 4. Sollten Sie nach Anschluss des Reglers an den Motor feststellen, dass Drehmoment oder Drehzahl nicht den Anforderungen entsprechen, justieren Sie bitte das Trimm-Potentiometer an der Seite des Geräts (Drehzahleinstellung). 5. Um die Drehrichtung des Motors zu ändern, tauschen Sie einfach die Jumper „CCW“ und „CW“ am Klemmenblock auf der Rückseite des Reglers. Wählen Sie COM und CW als Kurzschluss, dann dreht sich der Motor im Uhrzeigersinn. Wählen Sie COM und CCW als Kurzschluss, dann dreht sich der Motor gegen den Uhrzeigersinn. (Warten Sie beim Richtungswechsel, bis der Motor vollständig zum Stillstand gekommen ist.) 6. Der Aktionsschalter steuert lediglich die Bewegung oder den Stopp des Motors. Er dient nicht zur Stromunterbrechung. Schalten Sie das Gerät aus, wenn es längere Zeit nicht verwendet wird. Anwendung: Es wird häufig in Produktionslinien der Verpackungs-, Druck-, Lebensmittel-, Elektronik-, Mess- und Bekleidungsindustrie als Drehzahlregler eingesetzt. 1 x Drehzahlregler
