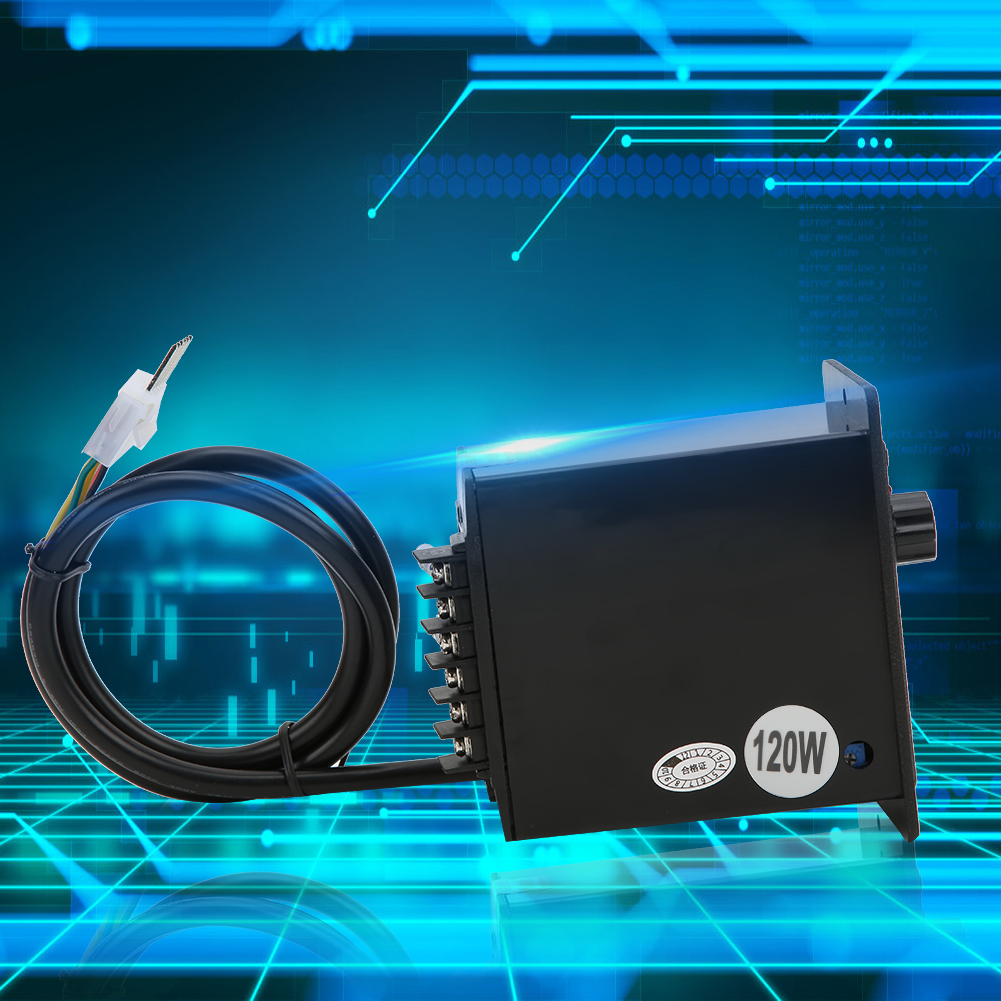

Berm Motordrehzahlregler Mit Potentiometer, Gewindeknopf, 3,96-mm-schnittstelle, Ac 220 V, 50/60 Hz, 120 W

1. Unterstützt CW/CCW, COM und CW verbunden für CW, COM und CCW verbunden für CCW 2. Einreihiger 6-poliger Stecker, Schnittstelle 3,96 3. Mit Potentiometer-Drehknopf für einfaches Drehen und stufenlose Geschwindigkeitsregelung 4. Das Kabel ist 80 cm lang und bietet eine große Verbindungsdistanz für bequemes Anschließen 5. ABS-Kunststoffgehäuse, matte Oberfläche, stoß- und kratzfest, langlebig. 6. Weit verbreitet in Produktionslinien der Verpackungs-, Druck-, Lebensmittel-, Elektronik-, Instrumentierungs- und Bekleidungsindustrie als Drehzahlregler. Artikeltyp: Motordrehzahlregler. Marke: BERM. Modell: US-52. Betriebsspannung: AC 220 V, 50/60 Hz (Spannungsschwankungsbereich: ±10 % Ue). Geeignete Motorleistung: 25 W / 40 W / 60 W / 90 W / 120 W (optional). Betriebsumgebung: -10 bis +50 °C. Relative Luftfeuchtigkeit: < 90 %. Drehzahlbereich: 90–1400 U/min (50 Hz), 90–1700 U/min (60 Hz). Hinweis: Der Regler hat 6 Anschlüsse. Der schwarze Anschluss ist der Hauptanschluss für den Motor, der rote und der weiße Anschluss sind die Hilfsanschlüsse für den Kondensator, die beiden blauen Anschlüsse sind die Drehzahlrückmeldeanschlüsse und der grüne Anschluss ist die Erdung. Anleitung: 1. Schalten Sie die Stromzufuhr ab, schließen Sie die Geräte gemäß dem Schaltplan an und prüfen Sie die korrekte Verkabelung. Nehmen Sie keine willkürlichen Änderungen vor. 2. Befestigen Sie den Regler und stellen Sie die Drehzahl auf den niedrigsten Wert „0“, um einen kurzzeitigen Stromstoß beim Einschalten zu vermeiden, der zu dauerhaften Schäden führen kann. 3. Schalten Sie anschließend die Stromzufuhr wieder ein, stellen Sie den Drehzahlregler auf die gewünschte Position ein und schalten Sie die Stromzufuhr wieder aus, wenn der Regler nicht benötigt wird. 4. Wenn der Regler an den Motor angeschlossen ist und Sie feststellen, dass Drehmoment oder Drehzahl nicht den Anforderungen entsprechen, justieren Sie bitte das Trimmerpotentiometer an der Seite des Produkts (Drehzahleinstellung). 5. Um die Drehrichtung des Motors zu ändern, tauschen Sie einfach die Jumper „CCW“ und „CW“ am Klemmenblock auf der Rückseite des Reglers. Wenn Sie COM und CW kurzschließen, dreht sich der Motor im Uhrzeigersinn; wenn Sie COM und CCW kurzschließen, dreht sich der Motor gegen den Uhrzeigersinn. (Warten Sie beim Ändern der Drehrichtung, bis der Motor vollständig zum Stillstand gekommen ist.) 6. Der Aktionsschalter steuert lediglich die Bewegung oder den Stopp des Motors. Es ist nicht für Stromausfälle geeignet. Bitte schalten Sie es aus, wenn es längere Zeit nicht benutzt wird. Anwendung: Es wird häufig in Produktionslinien der Verpackungs-, Druck-, Lebensmittel-, Elektronik-, Mess- und Bekleidungsindustrie als Drehzahlregler eingesetzt. 1 x Motordrehzahlregler
