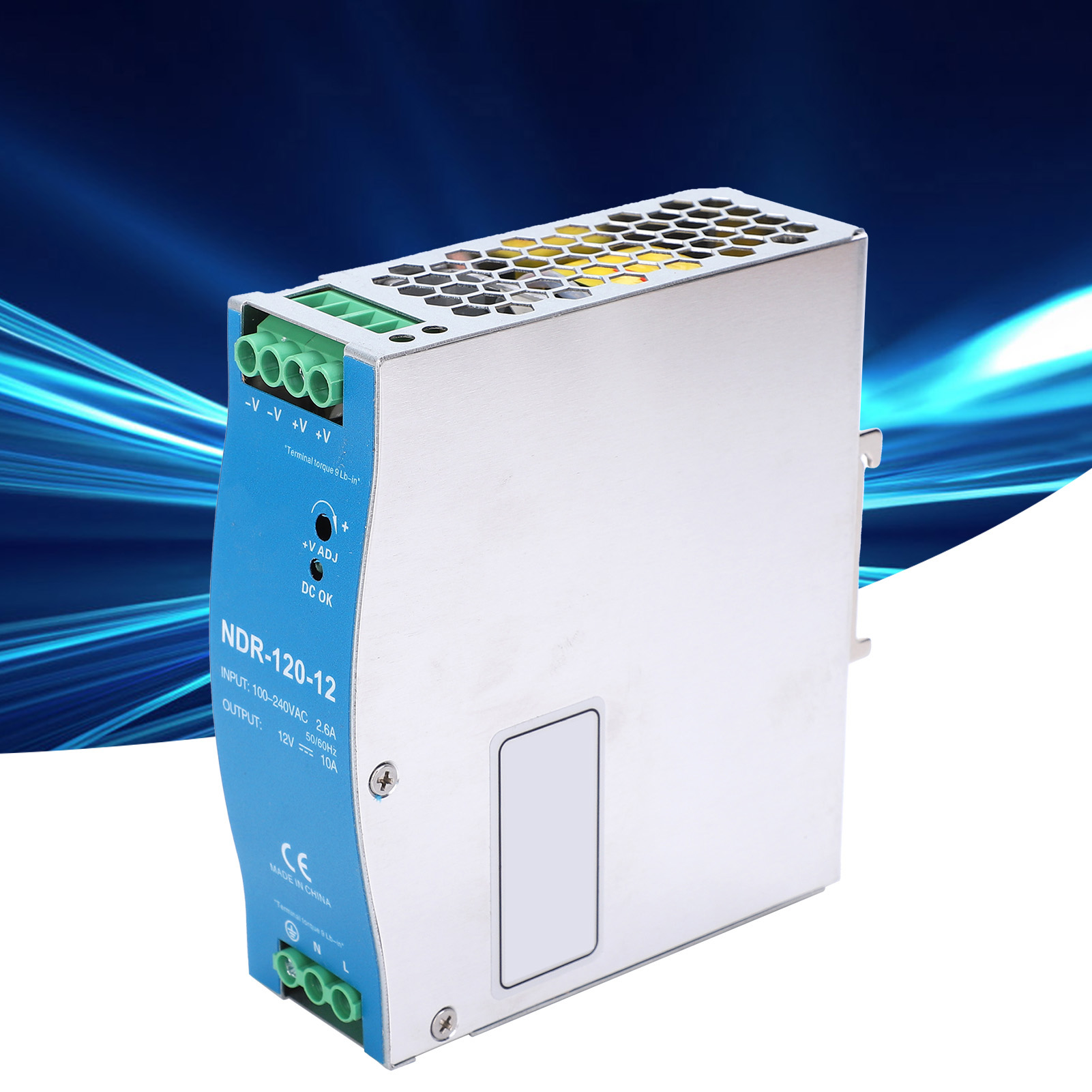

Berm@ndr-120-12 120w 12v Din-schienen-schaltnetzteil, 10a, Für Industrielle Steuerungen, Sps-schaltschränke, 100-240v Ac Sensoreingangsspannung

Willkommen in unserem Shop! Dieses Schaltnetzteil verfügt über eine universelle Eingangsspannung von 100 bis 240 V AC und ist daher besonders praktisch. Der Netzteiltreiber kann auf einer TS35/7,5- oder 15-DIN-Schiene montiert werden. Das Produkt ist gegen Kurzschluss, Überlastung, Überspannung und Überhitzung geschützt. Es entspricht den RoHS-Umweltrichtlinien, ist äußerst zuverlässig und kann bedenkenlos verwendet werden. Gefertigt aus einer hochwertigen Aluminiumlegierung, ist es leicht, langlebig und korrosionsbeständig. Produkttyp: DIN-Schienen-Schaltnetzteil; Material: Aluminiumlegierung; Modell: NDR-120-12; DC-Ausgangsbereich: 12 V, 0–10 A; Genauigkeit der Ausgangsspannung: ±2 %; Restwelligkeit und Rauschen: 100 mV; Wirkungsgrad: 85 %; Eingangsspannung: 100–240 V AC; Spannungseinstellbereich: 2 V: 12–14 V, 24 V: 24–28 V, 48 V: 48–55 V; Überlastschutz: Strombegrenzung bei Erreichen von 105–130 % der Nennausgangsleistung; automatische Wiederherstellung nach Normalbetrieb; Überspannungsschutz: Abschaltung, Neustart und Wiederherstellung der Ausgangsspannung bei 12 V: 14–17 V, 24 V: 29–33 V, 48 V: 56–65 V; Überhitzungsschutz: Abschaltung bei Überhitzung; automatische Wiederherstellung nach Temperaturabfall. Anlaufzeit und Haltezeit: 1200 ms, 60 ms bei 230 V AC Volllast; 2000 ms, 60 ms, 12 ms bei 60 ms/115 V AC Volllast. Isolationseigenschaften: Zwischen Eingang und Ausgang: 3 kV AC, zwischen Eingang und Gehäuse: 2 kV AC, zwischen Ausgang und Gehäuse: 0,5 kV AC, 1 Minute Betriebstemperatur: -20 bis +70 °C (siehe Leistungsreduzierungskurve) Vibrationsfestigkeit: 10 bis 500 Hz, 2 G, 10 Minuten/Zyklus, XYZ-Achsen jeweils 60 Minuten; Installation gemäß IEC60068-2-6 Sicherheitszertifizierung: UL508-zertifiziert, TÜV EN60950-1 Normen zur elektromagnetischen Verträglichkeit: Emission: EN55022 (CISPR22), EN61204-3, Klasse B, Oberschwingungen: EN61000-3-2, -3 Normen zur elektromagnetischen Verträglichkeit: Störfestigkeit: EN61000-4-2,3,4,5,6,8,11, ENV55024, EN61000-6-2 (EN50082-2), EN61204-3, Klasse A (Industriestandard für hohe Beanspruchung) Mittlere Betriebsdauer zwischen Ausfällen: ≥456.300 Stunden, MIL-HDBK-217F (25 °C) Verdrahtungsmodus: Eingang: 3 Punkte. Ausgang: 4 Schraubklemmen auf DIN-Schienenklemmen Chassisnummer: 992D Bedienungsanleitung: 1. Die Netzspannung kann mit 110 V AC, 220 V AC und 380 V AC betrieben werden. Prüfen Sie daher vor dem Einschalten sorgfältig, ob die angeschlossene Spannung und die Eingangsspannung des Netzteils korrekt und identisch sind. 2. Schließen Sie vor der ersten Inbetriebnahme keine Last an. Prüfen Sie zunächst, ob die Ausgangsspannung des Netzteils mit der Spannung des angeschlossenen Geräts übereinstimmt, um Schäden am Gerät zu vermeiden. 3. Stellen Sie vor der Verwendung des Netzteils sicher, dass die Erdung korrekt angeschlossen ist, und markieren Sie die Position der Erdung im Schaltplan. 4. Das Netzteil sollte vor und nach Gebrauch an einem gut belüfteten Ort aufgestellt werden. 5. Der Ausgangsstrom des Netznetzteils hängt stark von den Umgebungsbedingungen ab. Die Berechnung basiert auf dem Nennstrom des vom Gerät bereitgestellten Schienennetzteils oder dem mit einem Multimeter gemessenen Durchschnittsstrom. Bei hohen Umgebungstemperaturen, schlechter Luftzirkulation und übermäßigen induktiven Lasten ist eine zusätzliche Stromreserve von 20 bis 30 % einzuplanen. Die Eingangsleistung des Schienennetzteils wird in der Regel durch dessen Eingangsleistung bestimmt, welche wiederum die Nennleistung des angeschlossenen Geräts festlegt. Ist die spezifische Nennleistung des Geräts unbekannt, kann sie durch Multiplikation von Nennstrom und Nennspannung (Strom x Spannung) ermittelt werden. Beachten Sie, dass das Netzteil 15 bis 30 % über der tatsächlichen und der Spitzenleistung liegen sollte. 113,5 mm / 4,5 Zoll 39 mm / 1,5 Zoll 40 mm / 1,6 Zoll 125,2 mm / 4,9 Zoll 35 mm / 1,4 Zoll Lieferumfang: 1 x DIN-Schienen-Schaltnetzteil
