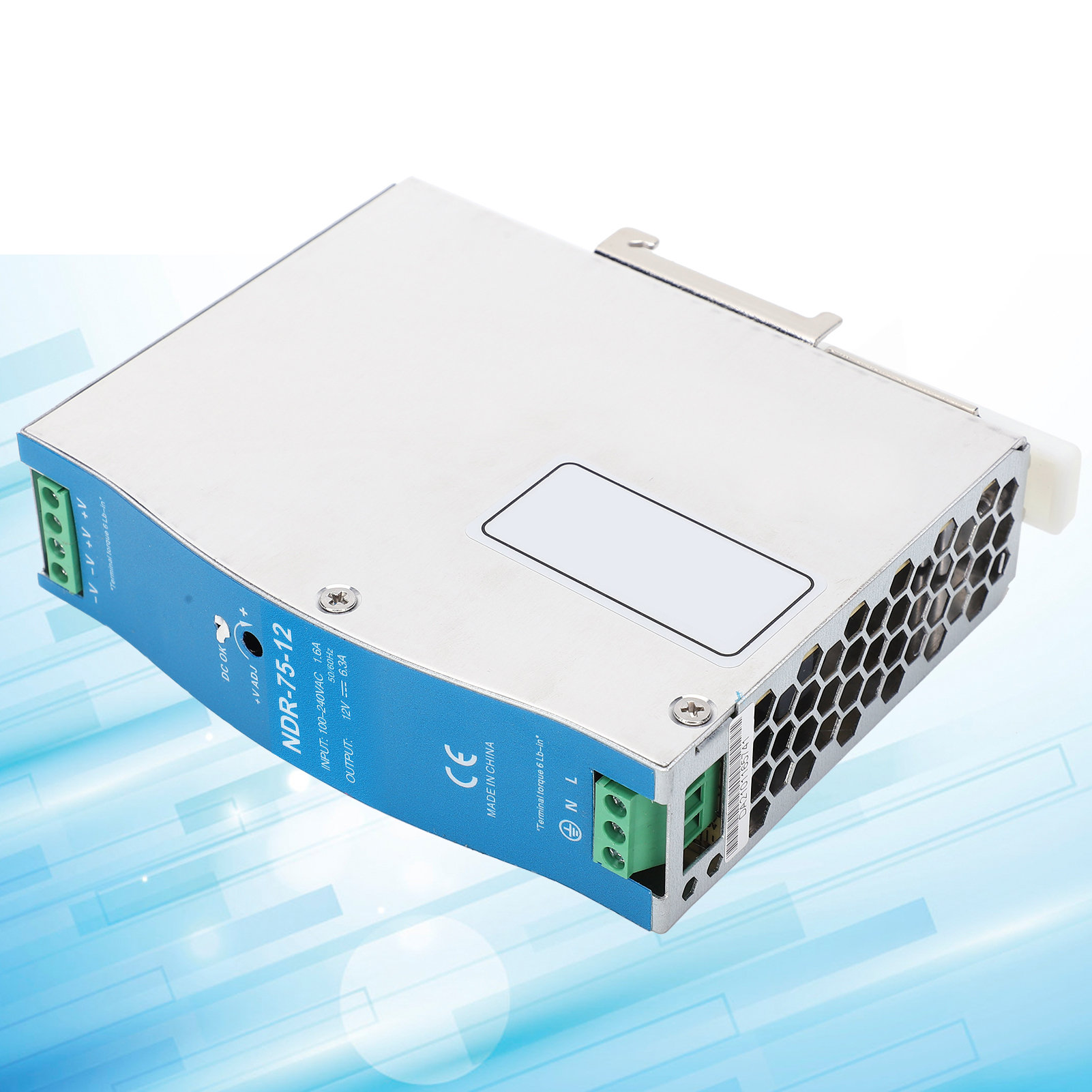

Berm@ndr-75-12 75w 12v Din-schienen-schaltnetzteil, 6,3a, Für Industrielle Sps-steuerungsschränke, Sensoreingangsspannung 100-240v Ac

Willkommen in unserem Shop! Entdecken Sie unser hochwertiges Schaltnetzteil Modell NDR-75-12, das für zuverlässige und langlebige Leistung in Ihren Industrieanlagen entwickelt wurde. Dieses Produkt wird als komplettes Netzteil mit allen notwendigen Komponenten für eine schnelle Inbetriebnahme geliefert. **Detaillierte technische Daten:** - **Eingangsspannung:** 100–240 V AC, universell einsetzbar - **Installation:** Einfache und bequeme Montage auf TS35/7,5- oder 15-DIN-Schiene - **Integrierte Schutzfunktionen:** Schutz vor Kurzschluss, Überlast, Überspannung und Überhitzung für optimale Sicherheit - **Material:** Hochwertige Aluminiumlegierung für Langlebigkeit und Stabilität - **Verarbeitung:** Exzellente Verarbeitung und Standarddesign, ideal für industrielle SPS und Schaltschränke **Elektrische Spezifikationen:** - Typ: Schaltnetzteil - Modell: NDR-75-12 - DC-Ausgang: 12 V, 6,3 A - Genauigkeit der Ausgangsspannung: ±2 % - Restwelligkeit und Rauschen: 100 mV - Wirkungsgrad: 85,5 % - Eingangsspannung: 100–240 V AC **Schutzfunktionen:** - **Überlastung:** Konstante Strombegrenzung, wenn die Nennausgangsleistung 105 % bis 130 % erreicht, automatische Wiederherstellung nach Rückkehr zum Normalzustand - **Überspannung:** 12-V-Ausgangsspannung: 14–17 V, Abschaltung, Neustart und Wiederherstellung - **Überhitzung:** Abschaltung bei Überhitzung, automatische Wiederherstellung nach Abkühlung **Leistung:** - Start- und Haltefunktion Zeit: 1200 ms, 60 ms bei 230 VAC Volllast; 2000 ms, 60 ms, 12 ms bei 115 VAC Volllast - Vibrationsfestigkeit: 10-500 Hz, 2 G, 10 Minuten/Zyklus, XYZ-Achsen jeweils 60 Minuten; Konform mit IEC60068-2-6 - Sicherheitszertifizierung: UL508, TÜV EN60950-1 - MTBF (Mittlere Betriebsdauer zwischen Ausfällen): ≥486.200 Stunden, MIL-HDBK-217F (25 °C) **Anschlüsse:** - Eingangsklemmen: 3-polig - Ausgangsklemmen: 4-polige DIN-Schraubklemmen - Chassisnummer: 221B **Abmessungen:** Ungefähr 102 x 125,2 x 35 mm / 4 x 4,9 x 1,4 Zoll **Bedienungsanleitung:** 1. 1. Prüfen Sie vor dem Einschalten, ob die Eingangsspannung (110 V AC, 220 V AC oder 380 V AC) mit der des Netzteils übereinstimmt. 2. Belasten Sie das Netzteil beim ersten Einschalten nicht. Prüfen Sie, ob die Ausgangsspannung mit der des angeschlossenen Geräts übereinstimmt. 3. Stellen Sie sicher, dass die Erdung korrekt angeschlossen ist und notieren Sie sich deren Position im Schaltplan. 4. Platzieren Sie das Netzteil an einem gut belüfteten Ort, um eine schnelle Wärmeableitung zu gewährleisten. 5. Der Ausgangsstrom ist umgebungsabhängig. Verwenden Sie den Nennstrom oder den durchschnittlichen Messwert. Berücksichtigen Sie eine Toleranz von 20–30 % für hohe Umgebungstemperaturen, schlechte Luftzirkulation oder übermäßige induktive Lasten. 6. Die Eingangsleistung wird durch die Nennleistung des Geräts bestimmt. Berechnen Sie im Zweifelsfall die Leistung als Stromstärke × Spannung. Wählen Sie ein Netzteil mit einer Nennleistung, die 15–30 % über der tatsächlichen und der Spitzenleistung liegt. **Lieferumfang:** 1 x Schaltnetzteil
