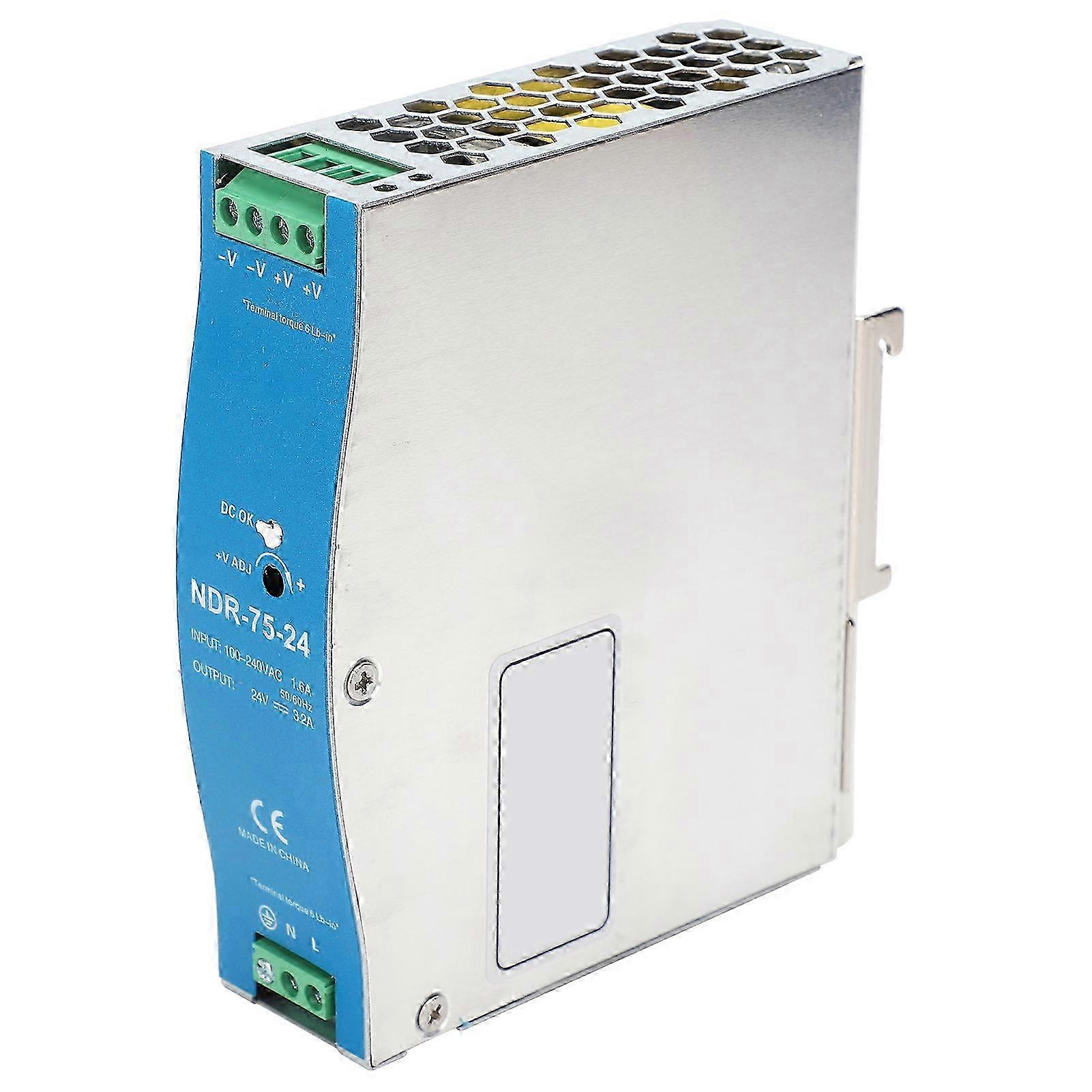

Berm Ndr-75-24 75w 24v 3,2a Schaltnetzteil, 100-240vac Eingangsspannung Für Sps

Willkommen in unserem Shop! Entdecken Sie unser hochwertiges Schaltnetzteil Modell NDR-75-24, das für zuverlässige und langlebige Leistung entwickelt wurde. Hergestellt aus einer robusten Aluminiumlegierung, ist dieses Netzteil ideal für eine Vielzahl industrieller und gewerblicher Anwendungen. **Detaillierte technische Spezifikationen:** **Produkttyp:** Schaltnetzteil **Material:** Aluminiumlegierung **Modell:** NDR-75-24 **DC-Ausgangsbereich:** 24 V, 0–3,2 A **Ausgangsspannungsgenauigkeit:** 1 % **Restwelligkeit und Rauschen:** 150 mV **Wirkungsgrad:** 88 % **Eingangsspannung:** 100–240 V AC **Überlastschutz:** Konstantstrombegrenzung bei Erreichen von 105–130 % der Nennausgangsleistung, mit automatischer Wiederherstellung nach Normalbetrieb. **Überspannungsschutz:** Ausgangsspannung 12 V: 14–17 V, 24 V: 29–33 V, 48 V: 56–65 V, automatische Abschaltung und Neustart. **Überhitzungsschutz:** Abschaltung bei Überhitzung, automatische Wiederherstellung nach Abkühlung. **Anlauf- und Haltezeit:** 1200 ms, 60 ms, 60 ms/115 V AC; 2000 ms, 60 ms, 12 ms bei Volllast unter 230 V AC. - **Isolationseigenschaften:** Zwischen Eingang und Ausgang: 3 kV AC, zwischen Eingang und Gehäuse: 2 kV AC, zwischen Ausgang und Gehäuse: 0,5 kV AC, für 1 Minute. - **Betriebstemperatur:** -20 °C bis +70 °C (siehe Ausgangs-Derating-Kurve) - **Vibrationsfestigkeit:** 10-500 Hz, 2 G, 10 Minuten/Zyklus, X-, Y- und Z-Achse jeweils 60 Minuten; Installation gemäß IEC60068-2-6. - **Sicherheitszertifizierungen:** UL508-zertifiziert, TÜV EN60950-1. - **Normen zur elektromagnetischen Verträglichkeit (Emission):** EN55022 (CISPR22), EN61204-3, Klasse B, Oberschwingungen: EN61000-3-2, -3. - **Normen zur elektromagnetischen Verträglichkeit (Störfestigkeit):** EN61000-4-2, 3, 4, 5, 6, 8, 11, ENV55024, EN61000-6-2 (EN50082-2), EN61204-3, Klasse A (Industrienorm für hohe Beanspruchung). - **Mittlere Betriebsdauer zwischen Ausfällen (MTBF):** 486.200 Stunden MIL-HDBK-217F (25). - **Verdrahtungsmethode:** Eingang: 3 Punkte. Ausgang: 4 Punkte, DIN-Schraubklemmen. - **Chassisnummer:** 221B - **Produktabmessungen:** Ca. 102 x 125,2 x 32 mm / 4 x 4,9 x 1,3 Zoll (B x H x T) **Lieferumfang:** - 1 x Schaltnetzteil NDR-75-24 - 1 x Benutzerhandbuch (Referenzhandbuch) **Bedienungsanleitung:** 1. Die von diesem Netzteil akzeptierten Wechselspannungen sind 110 V AC, 220 V AC und 380 V AC. Überprüfen Sie vor dem Einschalten sorgfältig, ob die angeschlossene Spannung mit der Eingangsspannung des Netzteils übereinstimmt. 2. Belasten Sie das Netzteil nicht vor der ersten Inbetriebnahme. Prüfen Sie zunächst, ob die Ausgangsspannung mit der Spannung des angeschlossenen Geräts übereinstimmt, um Schäden zu vermeiden. 3. Stellen Sie vor der Verwendung sicher, dass der Erdungsdraht ordnungsgemäß angeschlossen ist und suchen Sie die entsprechende Position im Schaltplan. 4. Platzieren Sie das Netzteil vor und nach Gebrauch an einem gut belüfteten Ort mit schneller Wärmeableitung. 5. Der Ausgangsstrom ist umgebungsabhängig und wird anhand des Nennstroms oder des mit einem Multimeter gemessenen Mittelwerts bestimmt. Bei hoher Umgebungstemperatur, schlechter Luftzirkulation oder hoher induktiver Last sollten Sie eine zusätzliche Stromreserve von 20 bis 30 % einplanen. 6. Die Eingangsleistung wird üblicherweise durch die Nennleistung des angeschlossenen Geräts bestimmt. Ist die genaue Leistung unbekannt, berechnen Sie sie, indem Sie den Nennstrom mit der Gerätespannung multiplizieren (I x V). Es wird empfohlen, ein Netzteil mit einer Nennleistung zu wählen, die 15 bis 30 % über der tatsächlichen und der Spitzenleistung liegt.
