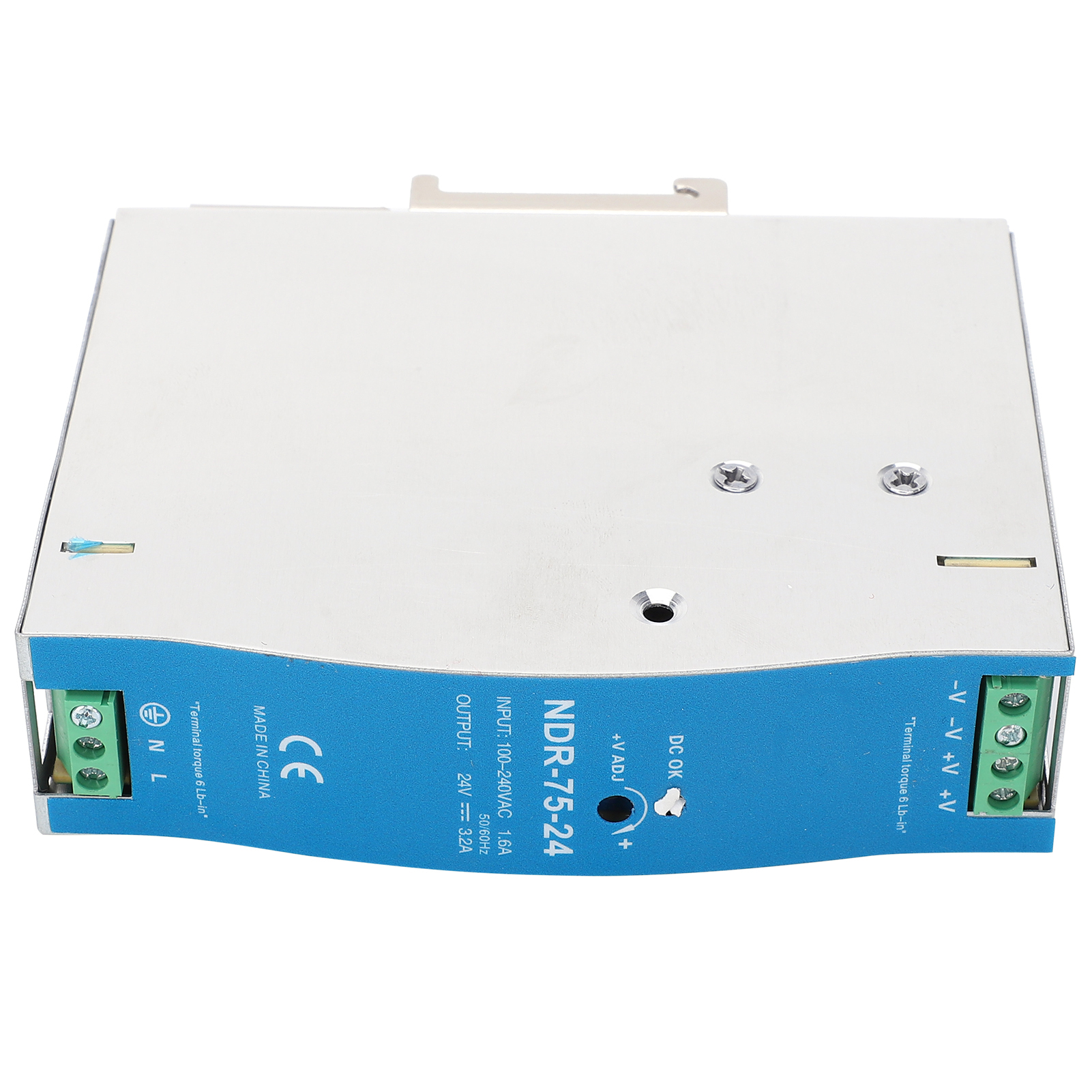

Berm Schaltnetzteil Für Sps Ndr-75-24, 75 W, 24 V, 3,2 A, Eingang 100–240 V Ac

Willkommen in unserem Shop! Unser Schaltnetzteil Modell NDR-75-24 ist auf zuverlässige und langlebige Leistung ausgelegt. Hier die detaillierten Spezifikationen: - **Produktabmessungen**: Ca. 102 x 125,2 x 32 mm (B x H x T), Chassisnummer 221B. - **Lieferumfang**: 1 x Schaltnetzteil (Modell NDR-75-24). **Technische Daten**: - **Produkttyp**: Schaltnetzteil - **Material**: Hochwertige Aluminiumlegierung, langlebig und verschleißfest - **DC-Ausgangsbereich**: 24 V, 0–3,2 A - **Ausgangsspannungsgenauigkeit**: ±1 % - **Welligkeit und Rauschen**: 150 mV - **Wirkungsgrad:** 88 % - **Eingangsspannung:** 100–240 V AC (universell, Vollbereich) **Schutzfunktionen:** - **Überlastschutz:** Konstante Strombegrenzung, wenn die Nennausgangsleistung 105–130 % erreicht, mit automatischer Wiederherstellung nach Rückkehr zum Normalzustand. - **Überspannungsschutz:** Ausgangsspannung 12 V: 14–17 V, 24 V: 29–33 V, 48 V: 56–65 V, mit automatischer Abschaltung und Neustart. - **Überhitzungsschutz:** Abschaltung bei Überhitzung, automatische Wiederherstellung nach Abkühlung. - **Kurzschlussschutz:** Integriert für optimale Sicherheit. **Zusätzliche Merkmale:** - **Montagemethode**: DIN-Schiene (TS35/7,5 oder 15), einfache und bequeme Installation. - **Vibrationsfestigkeit**: 10–500 Hz, 2 G, 10 Minuten pro Zyklus, XYZ-Achsen alle 60 Minuten, gemäß IEC 60068-2-6. - **Betriebstemperatur**: -20 bis +70 °C (siehe Leistungsreduzierungskurve). - **Anlaufzeit und Haltezeit**: 1200 ms, 60 ms, 60 ms/115 V AC; 2000 ms, 60 ms, 12 ms bei Volllast von 230 V AC. - **Isolationscharakteristik**: Zwischen Eingang und Ausgang: 3 kV AC; zwischen Eingang und Gehäuse: 2 kV AC. zwischen Ausgang und Gehäuse: 0,5 kV AC, für 1 Minute. - **Sicherheitszertifizierungen**: UL508-zertifiziert, TÜV EN60950-1. - **Elektromagnetische Verträglichkeitsstandards**: Emission: EN55022 (CISPR22), EN61204-3, Klasse B, Oberschwingungen: EN61000-3-2, -3; Störfestigkeit: EN61000-4-2, 3, 4, 5, 6, 8, 11, ENV55024, EN61000-6-2 (EN50082-2), EN61204-3, Industriestandard Klasse A für hohe Beanspruchung. - **Zuverlässigkeit**: Mittlere Betriebsdauer zwischen Ausfällen ≥486.200 Stunden, MIL-HDBK-217F (25 °C). - **Anschlussverfahren**: Eingang: 3-polig; Ausgang: 4-polige Schraubklemmen, DIN-Klemmenblock. **Bedienungsanleitung**: 1. Prüfen Sie vor dem Einschalten, ob die Eingangsspannung (110 V AC, 220 V AC oder 380 V AC) mit Ihrer Netzspannung übereinstimmt. 2. Belasten Sie das Netzteil beim ersten Einschalten nicht. 1. Prüfen Sie zunächst, ob die Ausgangsspannung zu Ihrem Gerät passt. 3. Stellen Sie sicher, dass die Erdung korrekt angeschlossen ist. 4. Platzieren Sie das Netzteil an einem gut belüfteten Ort, um eine schnelle Wärmeableitung zu gewährleisten. 5. Bestimmen Sie den Ausgangsstrom anhand der tatsächlichen Last und berücksichtigen Sie dabei eine Reserve von 20–30 % für hohe Temperaturen oder induktive Lasten. 6. Wählen Sie ein Netzteil mit einer Nennleistung, die 15–30 % über der tatsächlichen und der Spitzenleistung Ihres Geräts liegt.
