Berwachungsrelais 1 St. 201753 - Schabus

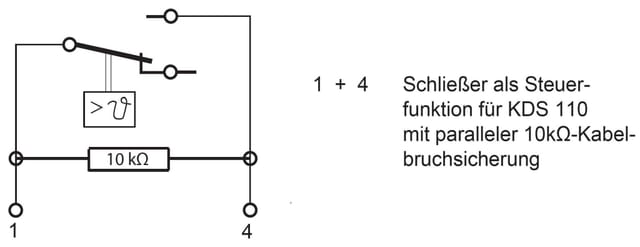

Überblick Mit vormontierten 10k Widerstand Beschreibung Der Rauchgasthermostat wird zur Überwachung der Abgastemperatur im Rauchrohr von wärmeerzeugenden Anlagen verwendet. Der Fühler des ATW besteht aus einem Metallrohr und einem darin angeordneten Metallstab mit unterschiedlichem Ausdehnungskoeffizienten, die bei Temperaturänderung eine Längendifferenz ergeben. Diese wirkt auf einen Präzisionsmikroschalter, der oberhalb einer fest eingestellten Grenztemperatur (hier 40 Grad) den Steuerkreis für den KDS schließt. Nach der Absenkung der Temperatur am Fühler um ca. 15 K schaltet der Mikroschalter zurück und der Steuerkreis wird wieder hochohmig. Speziell für die Abluftsteuerungen KDS 110 und KDS 116. Schließerkontakt werkseitig mit 10k Widerstand gebrückt
