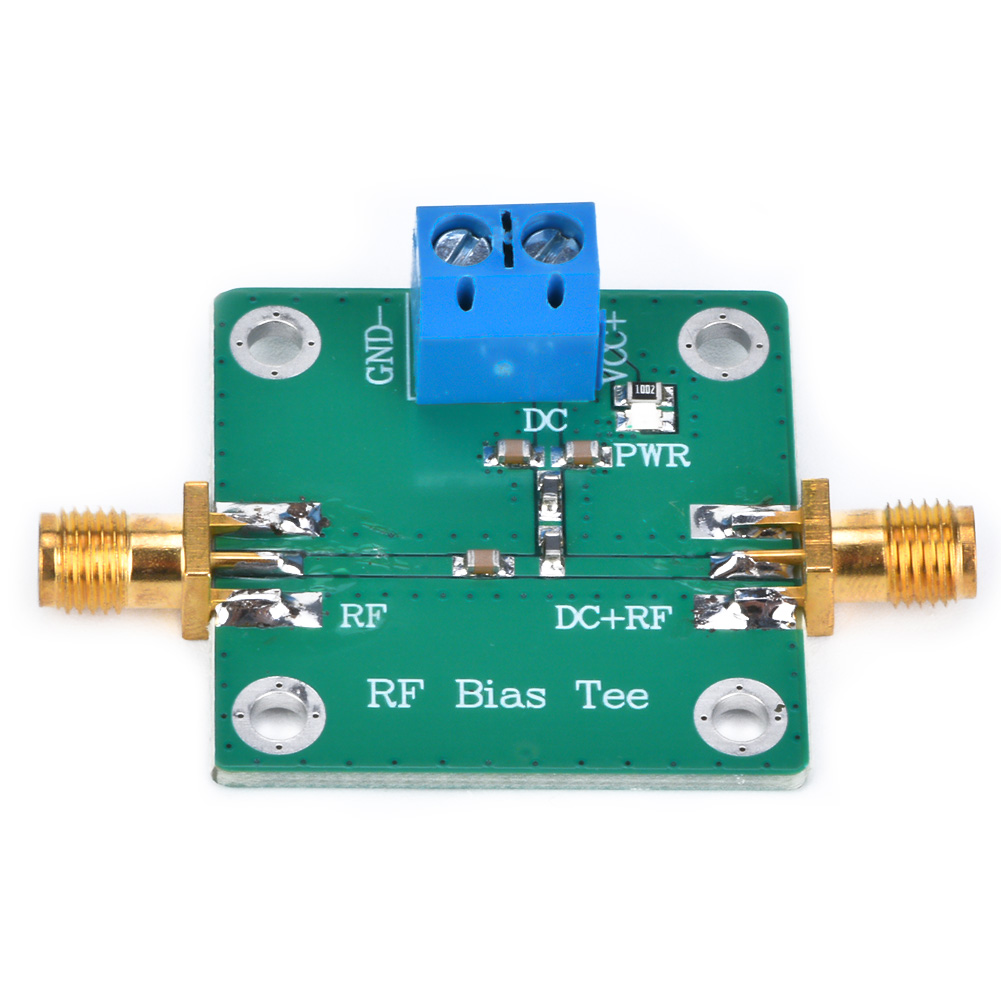

Bias Tee Hf Mikrowellen Hf 10-6000mhz Gleichstromversorgung Für Aktiven Antennen-breitbandverstärker

Willkommen in unserem Shop! Dieses DC-Bias-T-Stück ist für einen breiten Frequenzbereich von 10 bis 6000 MHz ausgelegt und ideal für die Bereitstellung hochwertiger HF-Leistung für aktive Antennen. Es kann auch als Ausgangsblock für Breitbandverstärker verwendet werden. Die Kommunikationsdaten werden über den HF-Anschluss eingespeist, was eine komfortable Installation und einfache Bedienung ermöglicht. Die Einfügedämpfung beträgt 0,3 dB bei 512 MHz und 0,45 dB bei 1575 MHz und gewährleistet so eine zuverlässige Leistung. Detaillierte Spezifikationen: - Artikeltyp: Bias-Tee - Frequenzbereich: 10–6000 MHz - Einfügedämpfung: 0,3 dB bei 512 MHz, 0,45 dB bei 1575 MHz - Maximale Spannung: 50 V - Maximaler Strom: 500 mA - HF-Anschluss: SMA-K (Außengewinde, Innenbohrung) - Systemimpedanz: 50 Ohm - Abmessungen (ohne Anschluss): 33 x 33 mm / 1,3 x 1,3 Zoll Verdrahtungsmethode : - Gleichstrom: Externes Gleichstromnetzteil - RF: HF-Signalanschluss (dieser Anschluss überträgt ausschließlich HF-Signale) - RF + DC: HF-DC-Vorspannungsanschluss (dieser Anschluss kann sowohl HF- als auch DC-Vorspannung übertragen) - GND-: Gemeinsamer Masseanschluss für die DC-Stromversorgung - VCC+: Eingangsanschluss für die DC-Stromversorgung Lieferumfang: 1 x Bias-Tee Dieses Produkt verfügt über einen SMA-K-Stecker zur einfachen Integration in Ihre HF-Projekte. Bitte beachten Sie, dass die Abmessungen und Spezifikationen präzise sind, um eine optimale Kompatibilität mit Ihren Systemen zu gewährleisten.
