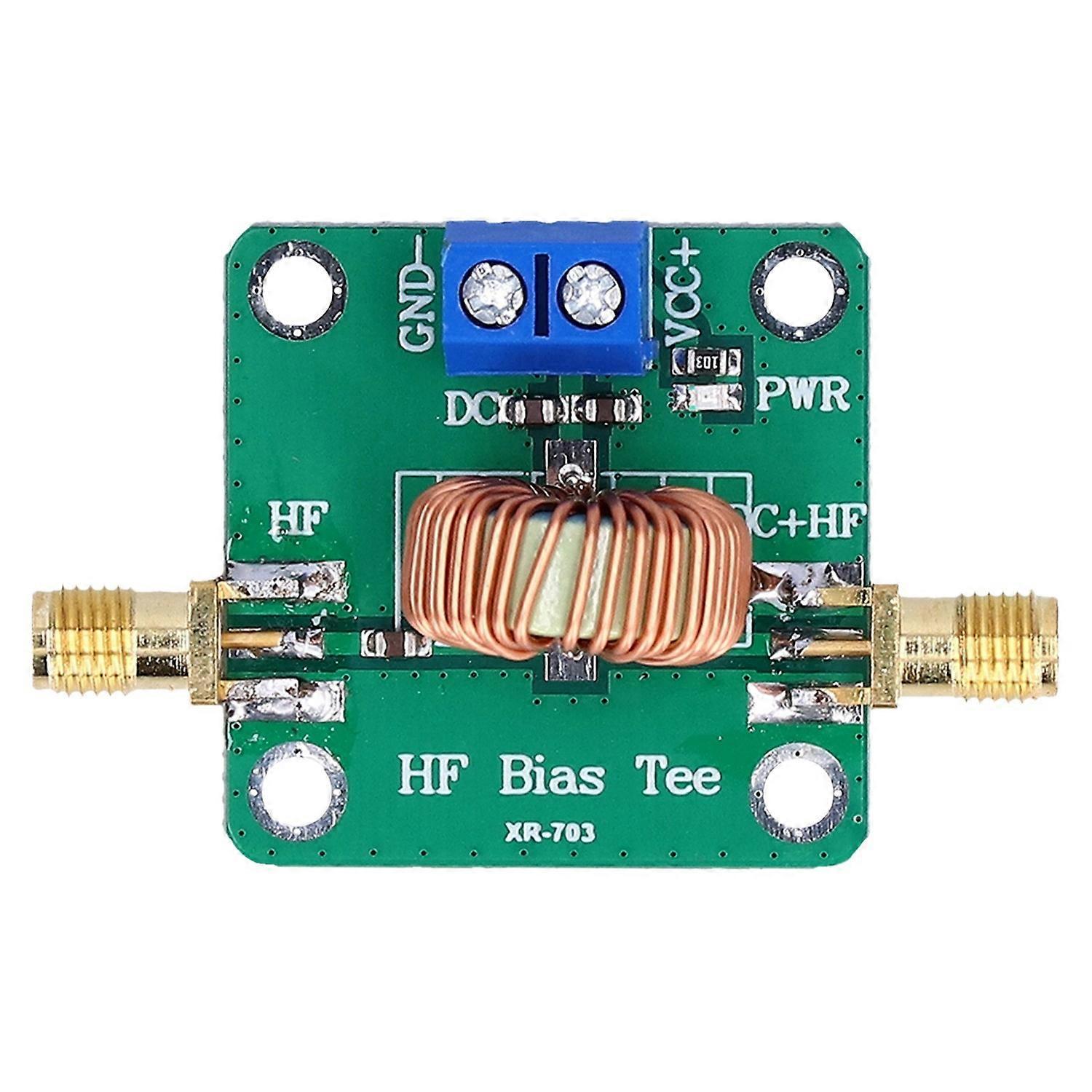

Bias-tee-modul, Hf-mikrowellen-dc-sperrfilterplatine, Elektronisches Bauteil 0,2–180 Mhz

1. Bias-Tee-Modul: Dieses Filtermodul eignet sich ideal für Breitbandverstärker und vereinfacht die Arbeit. 2. Breiter Frequenzbereich: Der breite Frequenzbereich von 0,2 bis 180 MHz gewährleistet eine effektive Störfilterung und ist äußerst praktisch. 3. Aktive Antenne: Die HF-Stromversorgung über eine aktive Antenne erhöht die Arbeitseffizienz und sorgt für hohe Stabilität. 4. Geringe Verluste: Dieses Bias-Tee-Modul ermöglicht geringe Verluste von 0,1 dB bei 1 MHz und 0,4 dB bei 100 MHz und garantiert so eine hohe Signalqualität. 5. Dateneingang: Die Kommunikationsdaten werden über den HF-Anschluss mittels eines Hochfrequenz-Magnetrings eingespeist. Spezifikation: Produkttyp: Bias-Tee-Modul; Material: Leiterplatte; Frequenzbereich: 0,2–180 MHz; Einfügungsdämpfung: 0,1 dB bei 1 MHz, 0,4 dB bei 100 MHz. Maximale Spannung: 30 V, Maximaler Strom: 3 A, HF-Anschluss: SMA-K (Außengewinde), Systemimpedanz: 50 Ohm, Verdrahtung: DC: Externes Gleichstromnetzteil. HF: Hochfrequenzsignalanschluss (nur für Hochfrequenzsignale). HF+DC: HF-Gleichstromvorspannung (für HF- und Gleichstromvorspannung). GND-: Gemeinsame Masse für das Gleichstromnetzteil. VCC+: Versorgungsspannungsanschluss des Gleichstromnetzteils. Lieferumfang: 1 x Vorspannungs-T-Modul. Hinweis: Nicht überlasten.
