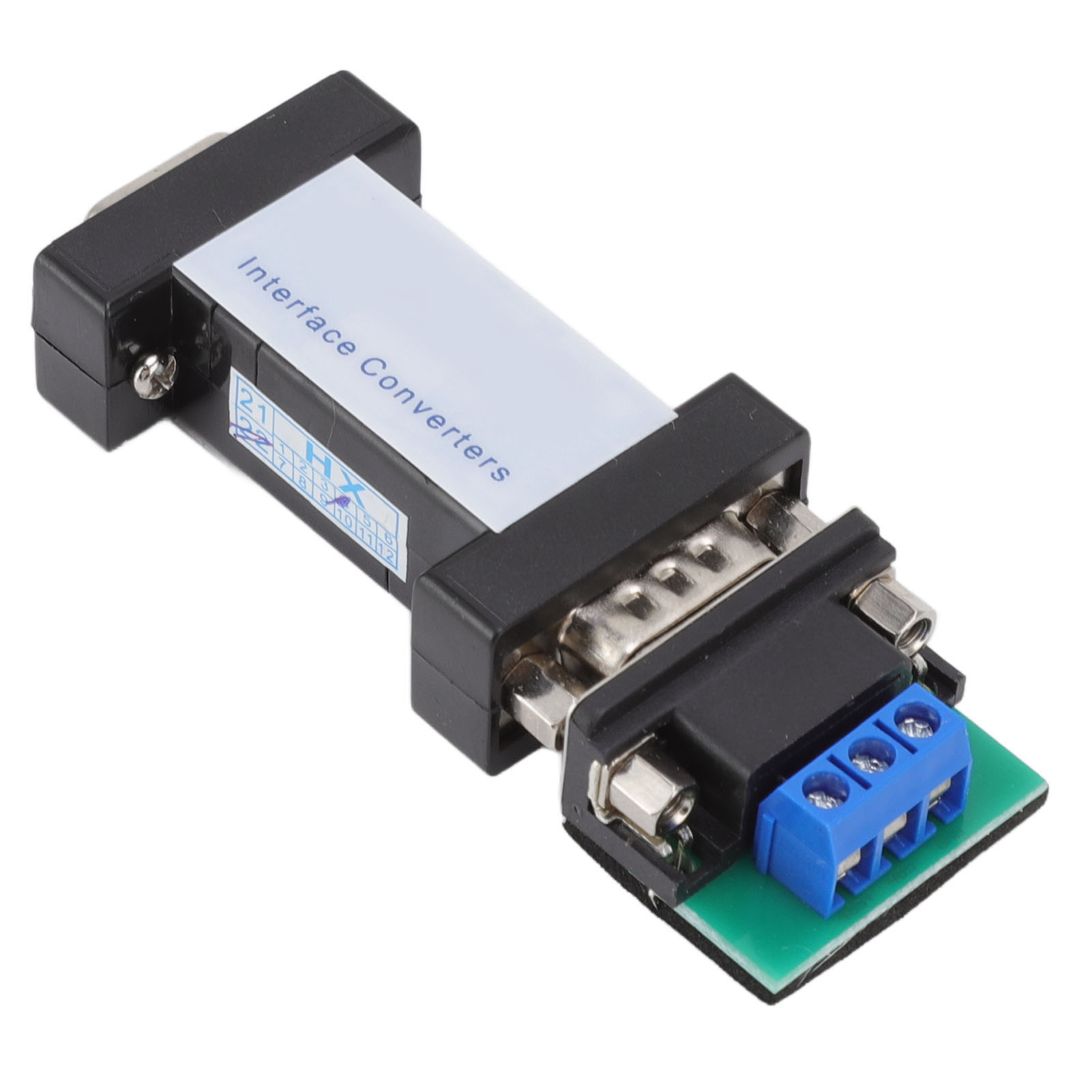

Bidirektionaler Rs232-zu-rs485-konverter, Abs-schnittstelle, Rs232-zu-rs485-konverteradapter Für Die Datenübertragung

1. Funktionsprinzip: Dieser Konverter wandelt die TXD- und RXD-Signale der RS232-Schnittstelle in symmetrische RS485-Signale (Halbduplex, Zweidraht) um. 2. Einfache Bedienung: Es ist keine externe Stromversorgung erforderlich. Die Stromversorgung erfolgt direkt über Pin 3 der RS232-Schnittstelle. Das RTS-Signal (Request of Send) an Pin 7 und das DTR-Signal (Data Terminal Prepare) an Pin 4 liefern die notwendige Hilfsspannung. Konfiguration, Hardware und Installation sind sehr einfach. 3. Anwendung: Dieser bidirektionale RS232/RS485-Schnittstellenkonverter wird zwischen Hauptsteuerungsmaschinen und Mikrocontrollern oder Peripheriegeräten eingesetzt und bildet so ein Punkt-zu-Punkt- oder Punkt-zu-Mehrpunkt-Kommunikationsnetzwerk für die Kommunikation zwischen mehreren Maschinen. 4. Vielseitige Einsatzmöglichkeiten: Weit verbreitet in industriellen Automatisierungssystemen, Einzelkartensystemen, Zutrittskontrollsystemen, Parksystemen, Selbstbedienungsbankensystemen, Busladesystemen, Kantinenautomaten, Zeiterfassungssystemen für Mitarbeiter, Autobahnmautsystemen usw. 5. ABS-Material: Stilvoll und kompakt, benutzerfreundlich und leicht zu transportieren. Hergestellt aus hochwertigem, robustem ABS, verschleißfest und langlebig. Produkttyp: RS232-zu-RS485-Konverter. Material: ABS. Serielle Schnittstellenmerkmale: Die Schnittstelle ist kompatibel mit den Standards EIA, TIA RS232C und RS485. Elektrische Schnittstelle: DB9-Buchse auf der RS232C-Seite, DBP-Stiftanschluss auf der RS485-Seite, mit Klemmenblock (dreipoliger Anschluss). Betrieb: Asynchrone Halbduplex-Übertragung. Unterstützte Leitungen: Blankes Kabel, verdrilltes Adernpaar oder geschirmtes Kabel. Übertragungsrate: 300 bis 115.200 bps. Übertragungsdistanz: ca. 5 Meter (RS232-Seite), ca. 1.200 Meter (RS485-Seite). Kommunikationsprotokoll: transparent. Signal: RS232: TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND; RS485: Datum+, Datum-, GND. Lieferumfang: 1 x RS232-zu-RS485-Konverter (2er-Set), 1 x Bedienungsanleitung (Chinesisch).
