Bidirektionales Ethernet-netzwerk-relaismodul, Ip-fernzugriffscontroller, Modbus-kompatibel, Für Smart-home- Und Industrieanwendungen

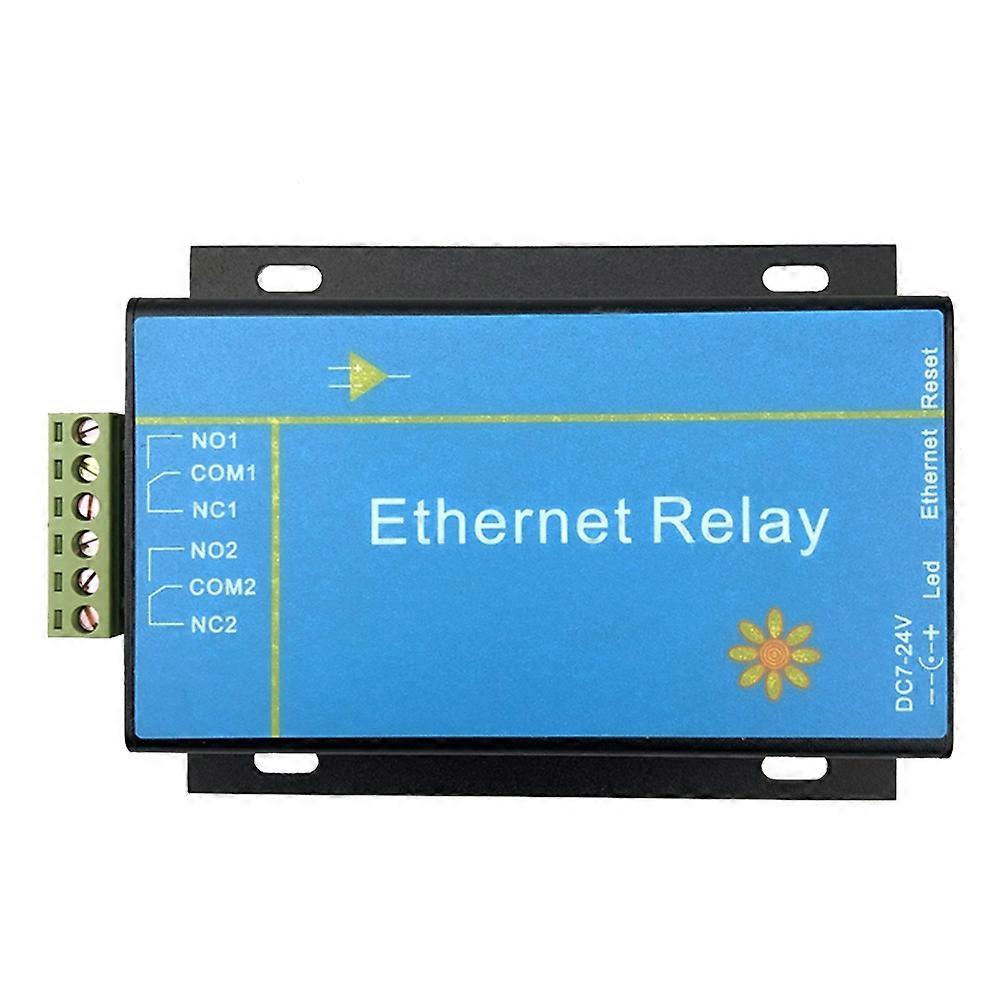

Dieses Produkt ist hochtemperaturbeständig und arbeitet im Temperaturbereich von -40 °C bis +85 °C. Dank seiner hervorragenden Störfestigkeit kann es an externe Hochstrom-Wechselstromschütze und -relais angeschlossen werden und funktioniert auch bei starken elektromagnetischen Störungen einwandfrei. Die tatsächliche Übertragungsgeschwindigkeit von 100 Mbit/s gewährleistet eine zuverlässige Kommunikation und die sofortige Ausführung von Befehlen. Als Industrieprodukt unterstützt es die automatische IP-Adresszuweisung und bis zu 10 TCP-Client-Verbindungen über einen einzigen TCP-Server. Die mitgelieferte Konfigurationssoftware ermöglicht die Einstellung von fünf Betriebsmodi: TCP-Server, TCP-Client, UDP-Server, UDP-Client und DNS-Domänenname. Im obigen Diagramm ist COM1 der gemeinsame Anschluss des ersten Relais, NO1 ist normalerweise offen und NC1 ist normalerweise geschlossen. COM2, NO2 und NC2 sind umgekehrt angeschlossen und funktionieren analog. Die Reset-Funktion stellt die Werkseinstellungen wieder her. Im Falle eines Stromausfalls halten Sie die Reset-Öffnung mit einem Zahnstocher oder einem anderen spitzen Gegenstand offen, schließen Sie die Stromversorgung wieder an und führen Sie den Zahnstocher anschließend in die Nähe der LED ein, um die werkseitige IP-Adresse auf 192.168.0.105 zurückzusetzen. Um die Software zu aktualisieren, müssen Sie das Gerät zurücksetzen. Nach einem erfolgreichen Reset blinkt die LED schnell (zweimal pro Sekunde). Um den Controller wieder in den Normalbetrieb zu versetzen, schalten Sie ihn wieder ein. Die LED im Normalbetrieb blinkt dann langsam (einmal pro Sekunde). Betriebsmodus-Übersicht: Der Betriebsmodus wird über die mitgelieferte Software konfiguriert. 1. TCP-Server: In diesem Modus kann das Gerät nur über einen TCP-Client eine Verbindung herstellen und unterstützt bis zu 10 TCP-Clients. 2. TCP-Client: In diesem Modus verbindet sich das Gerät aktiv mit dem TCP-Server (die Verbindungsparameter sind die Remote-IP-Adresse und die Remote-Portnummer). Es kann jeweils nur ein Server verbunden sein. 3. UDP-Server: In diesem Modus wird die gesamte UDP-Kommunikation unterstützt. 4. UDP-Client: In diesem Modus wird ausschließlich die UDP-Kommunikation über die Remote-IP-Adresse und die Remote-Portnummer (Konfigurationssoftware) unterstützt.
