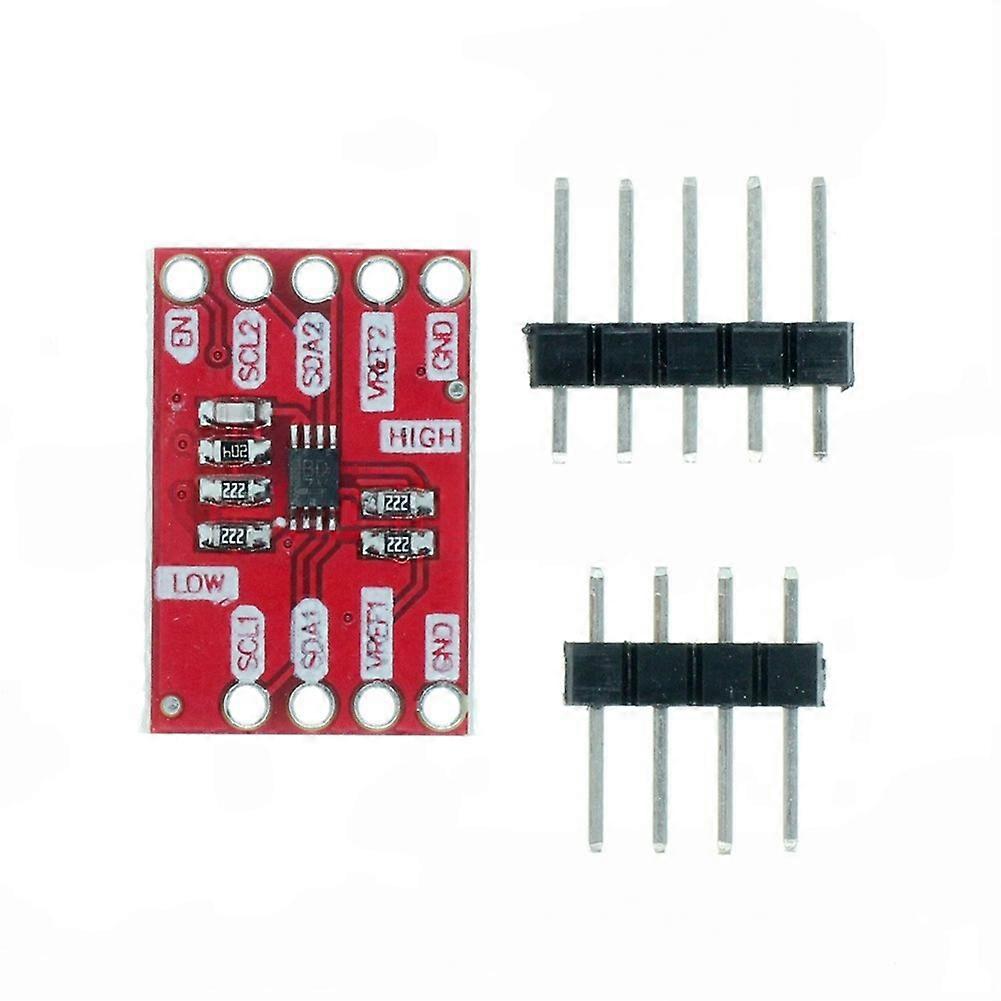

Bidirektionales I2c-pegelwandlungsmodul Pca9306 Mit 5-v- Und 3,3-v-stromversorgung

Das Pegelwandlungsmodul PCA9306 ist ein bidirektionaler Spannungswandler für I²C/SMBus. Es ermöglicht den einfachen Anschluss von Geräten mit unterschiedlichen Betriebsspannungen (1,2 V bis 5 V), wie z. B. 3,3-V-Mikrocontroller (STM32, ESP8266, Raspberry Pi usw.) und 5-V-Sensoren (OLED, BMP180, MPU6050 usw.). Basierend auf dem PCA9306-Chip von Texas Instruments (TI) ist es stabil und zuverlässig, unterstützt die schnelle I²C-Kommunikation mit 400 kHz, benötigt keine Richtungssteuerung und ist Plug-and-Play-fähig. Sein großer Spannungsbereich ermöglicht alle Wandlungen von 1,2 V bis 5 V (z. B. 3,3 V ↔ 5 V, 1,8 V ↔ 3,3 V) und führt die bidirektionale Spannungswandlung zwischen 5 V und 3,3 V effizient durch. Dadurch werden eine zuverlässige Datenübertragung und der einwandfreie Betrieb der Geräte gewährleistet. Einfache Integration: Dank integrierter Leiterplatte, direkter Stiftleisten, einfacher Steckbrett-/Dupont-Kabelverbindung und kompaktem Erweiterungsplatinen-Design lässt sich das Modul ohne aufwendige Verkabelung oder Konfiguration direkt in bestehende Projekte integrieren. Hohe Kompatibilität: Das I²C-Pegelwandlermodul PCA9306 ermöglicht die nahtlose Kommunikation zwischen Geräten mit unterschiedlichen Spannungspegeln. Durch sein Zweikanal-Design können die beiden I²C-Signalleitungen SCL (Takt) und SDA (Daten) gleichzeitig gewandelt werden, wodurch es sich ideal für eine Vielzahl von I²C-Anwendungen eignet. Breites Anwendungsspektrum: Die automatische bidirektionale Wandlung, der Verzicht auf zusätzliche Steuersignale und die automatische Erkennung der Datenübertragungsrichtung machen es zu einem besonders geeigneten Werkzeug für Entwickler, die Mikrocontroller, Sensoren und andere elektronische Bauteile mit Spannungspegelanpassung verwenden. Chipmodell PCA9306DCUR (TI) Eingangsspannungsbereich: 1,2 V bis 5 V (VREF1 ≤ VREF2) Maximale Frequenz: 400 kHz (I²C-Schnellmodus) Wandlungsrichtung: Automatische bidirektionale Umschaltung Schnittstellentyp: I²C (SCL + SDA) Betriebstemperatur: -40 °C bis +85 °C Pinbelegung: VREF1: Niederspannungsseitige Stromversorgung (z. B. 3,3 V) SC
