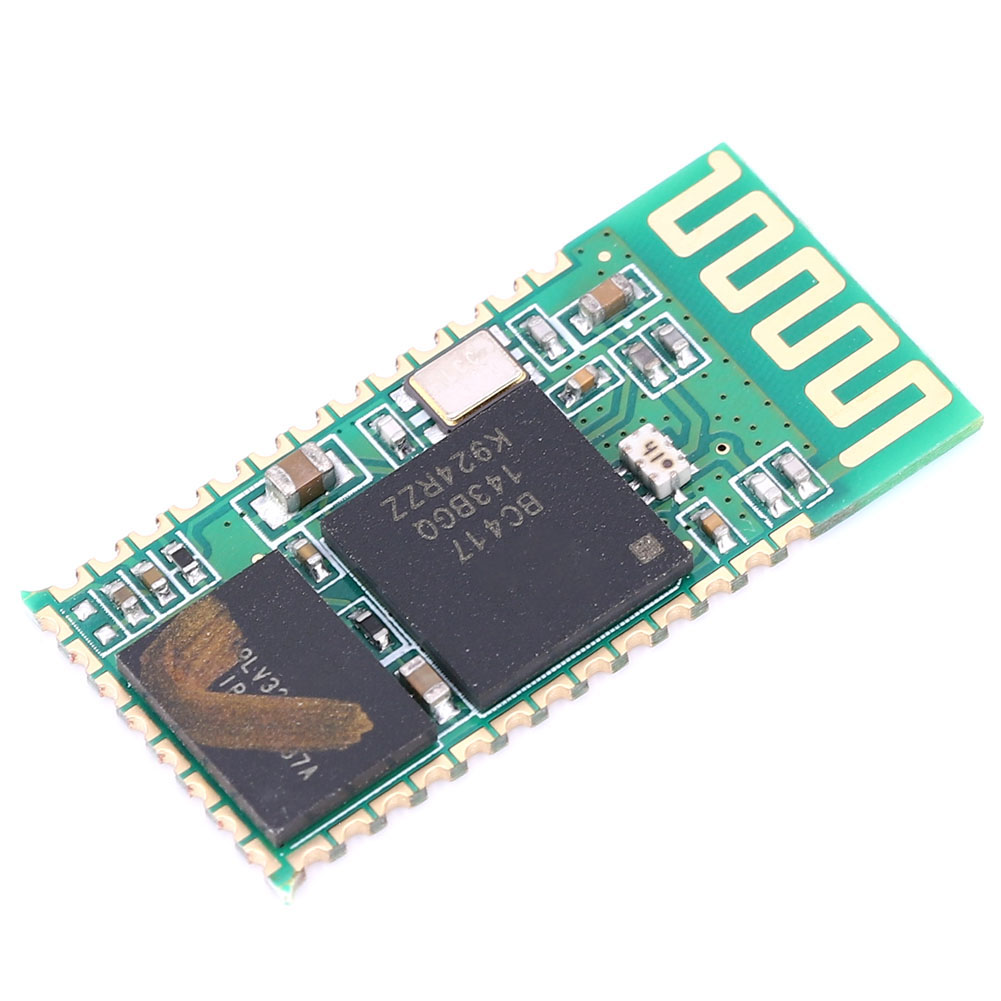

Bluetooth-modul Spp Sans Fil Rf Transceiver Serie Rs232 Ttl 3,3 V 3,6 V

Willkommen in unserem Shop! Entdecken Sie unser RF-Bluetooth-Transceiver-Modul, ein integriertes Master-Slave-Bluetooth-Seriellport-Modul. Dieses vielseitige Modul ermöglicht den Rollenwechsel per Befehl und bietet umfangreiche Anweisungen für eine präzise Steuerung. Im Host-Modus (Master-Modus) sucht es nach Slave-Geräten und kann von anderen Geräten nicht erkannt werden. Im Slave-Modus ist es so konzipiert, dass es gefunden wird und nicht aktiv nach anderen Geräten sucht. Sobald die Verbindung zwischen Master und Slave hergestellt ist, funktioniert das Modul wie ein serielles Kabel und ermöglicht eine nahtlose Übertragung ohne Rollenunterscheidung. Dieses Modul ist mit STC-Mikrocontrollern für drahtlose Programm-Upgrades und -Downloads kompatibel. Es eignet sich ideal für GPS-Navigationssysteme, Hydraulik-, Elektro- und Gaszählerablesesysteme sowie industrielle Datenerfassungs- und Steuerungssysteme. Es verbindet sich drahtlos mit Bluetooth-fähigen Laptops, Computer-Bluetooth-Adaptern und PDAs. **Technische Daten:** - Produkttyp: RF-Bluetooth-Transceiver-Modul - Bluetooth-Protokoll: V2.0 - Versorgungsspannung: 3,3 V ~ 3,6 V - Standardeinstellungen: Baudrate: 9600, Kopplungscode: 1234, Betriebsmodus: Slave - Betriebsstrom: Während der Kopplung: 30–40 mA; Nach der Kopplung, keine Kommunikation: 2–8 mA; Während der Kommunikation: 8 mA (kein Schlafmodus) - Kommunikationsreichweite: 10 m im Freien, ca. 8 m in normaler Betriebsumgebung **Detaillierte Pinbelegung:** 1. **TX**: Sende-Pin der seriellen Schnittstelle des Moduls (TTL-Pegel, kann nicht direkt mit RS232-Pegel verbunden werden), wird direkt mit dem RX-Pin des Mikrocontrollers verbunden. 2. **RX**: Empfangs-Pin der seriellen Schnittstelle des Moduls (TTL-Pegel, kann nicht direkt mit RS232-Pegel verbunden werden), wird direkt mit dem TX-Pin des Mikrocontrollers verbunden. 3. **VCC**: 3,3-V-Stromversorgung. 4. **GND**: Masse. 5. **LED**: Statusanzeige der Kopplung. 6. **KEY**: Wird verwendet, um in den AT-Modus zu wechseln, aktiv auf High (Standard: Low, inaktiv). **Methoden zum Aktivieren des AT-Befehlsmodus:** 1. Setzen Sie den KEY-Pin auf High (oder verbinden Sie ihn mit VCC) und schalten Sie das Modul ein. Die LED blinkt langsam (einmal alle 2 Sekunden), das Modul wechselt in den AT-Modus mit einer festen Baudrate von 38400. 2. Wenn das Modul eingeschaltet ist, ziehen Sie den KEY-Pin auf Low (oder verbinden Sie ihn mit GND). Die LED blinkt schnell (zweimal pro Sekunde). Ziehen Sie dann den KEY-Pin auf High (oder verbinden Sie ihn mit VCC). Das Modul wechselt ebenfalls in den AT-Modus, die LED blinkt jedoch weiterhin schnell und die Standardbaudrate beträgt 9600. **Kommunikation des Bluetooth-Moduls mit einem Computer:** 1. Schalten Sie zunächst das Bluetooth-Modul ein und prüfen Sie, ob nach dem Senden von „AT“ die Antwort „OK“ zurückgegeben wird (beachten Sie, dass zum Senden des AT-Befehls ein Zeilenumbruch erforderlich ist). 2. Schalten Sie den Bluetooth-Adapter ein, suchen Sie das Bluetooth-Modul in der Nähe, doppelklicken Sie darauf, um den seriellen Port zu finden, geben Sie den Kopplungscode ein und verbinden Sie sich dann mit dem seriellen Port, um den virtuellen seriellen Port des Bluetooth-Adapters zu finden. 3. Öffnen Sie zwei serielle Port-Assistenten, wählen Sie den Bluetooth-Adapter und den entsprechenden seriellen Port des Moduls aus, um die serielle Kommunikation herzustellen. **Kommunikation des Bluetooth-Moduls mit einem Mobiltelefon:** Das Telefon benötigt eine entsprechende serielle Port-App zum Empfangen und Senden von Daten. 1. Installieren Sie die serielle Port-App auf dem Telefon (das interne Protokoll von iOS ist zulässig und unterstützt nicht das SPP-Protokoll, daher kann es nicht mit dem seriellen Port-Modul gekoppelt werden; einige Android-Telefone sind möglicherweise nicht kompatibel). 2. Schalten Sie zunächst das Bluetooth-Modul ein und prüfen Sie, ob nach dem Senden von „AT“ die Meldung „OK“ zurückgegeben wird (beachten Sie, dass zum Senden des AT-Befehls ein Zeilenumbruch erforderlich ist). 3. Öffnen Sie den Seriellen Port-Assistenten auf Ihrem Smartphone, suchen Sie nach dem Bluetooth-Gerät und geben Sie den Kopplungscode ein, um die Verbindung herzustellen. **Lieferumfang:** - 1 x RF-Bluetooth-Transceiver-Modul Dieses Modul verfügt über alle beschriebenen Funktionen und lässt sich einfach in Ihre Projekte integrieren.
