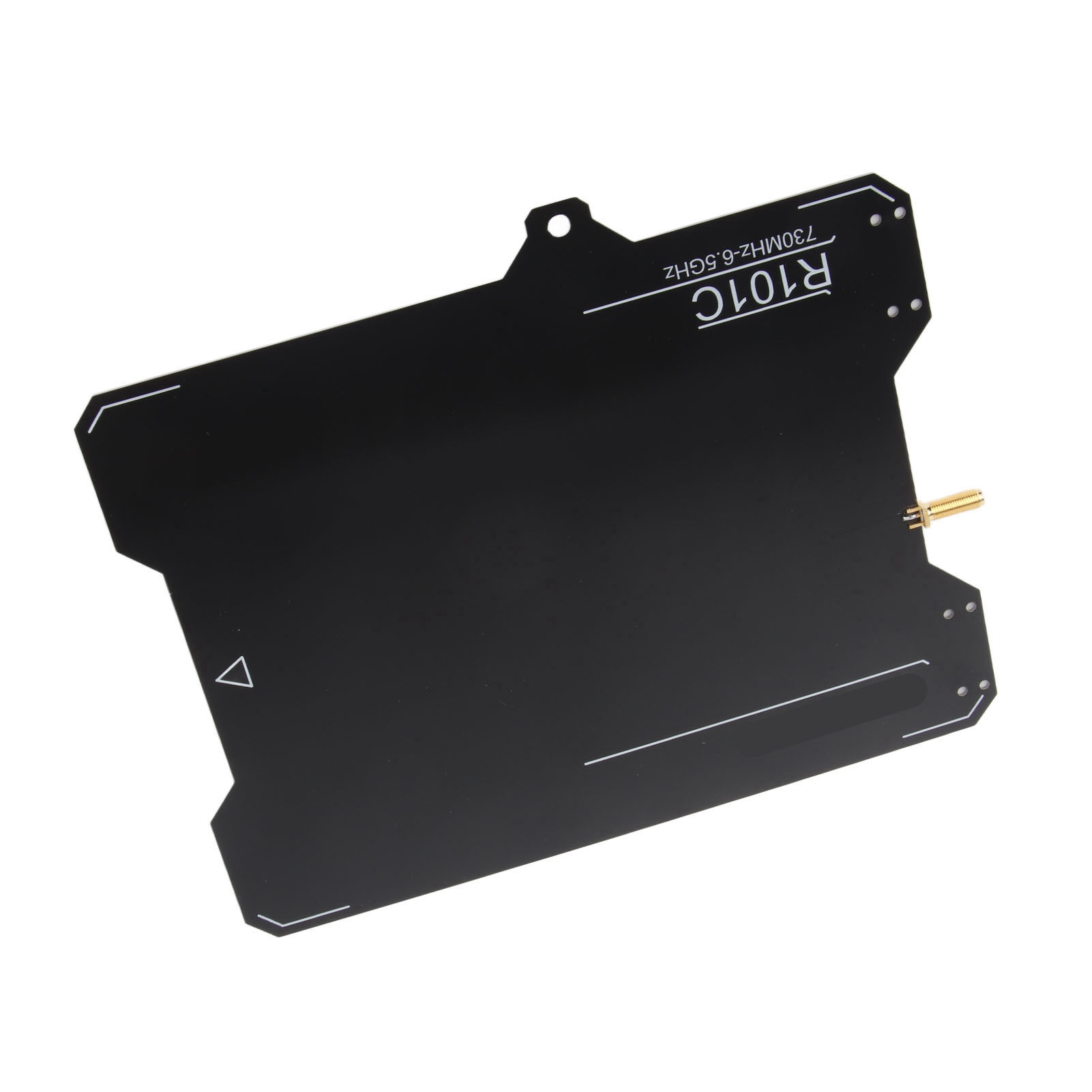

Breitband-richtantenne (730 Mhz Bis 6,5 Ghz), R101c Uwb-antennenmodul Mit Hoher Verstärkung, Leiterplatte

1. Hauptfunktion: Gedruckte Gradientenschlitzantenne. Geeignet für die gerichtete Übertragung und den Empfang von Funksignalen, die Signalquellenidentifizierung und Peilung, Breitbandsignalprüfung usw. Hauptsächlich im Labor eingesetzt. Mit einem Griff montiert, kann sie auch für die mobile Peilung verwendet werden. Ihre Stabilität und hohe Zuverlässigkeit machen sie zu einem unverzichtbaren Werkzeug für Funktechniker. 2. Hervorragende Leistung: Die Antenne deckt gängige Frequenzen ab, die von Funkgeräten wie Mobilkommunikation, UWB-Positionierungsmodulen und WLAN genutzt werden. Sie bietet gute Richtwirkung, hohe Verstärkung und eine kompakte Bauweise. 3. Einfache Installation: Der Multifunktionsständer ermöglicht die einfache Montage der Antenne auf einem Schreibtisch oder die Verwendung in der Hand. 4. Doppelte Verwendung: Die Rückseite der Antenne ist mit Befestigungslöchern ausgestattet. Neben der eigenständigen Verwendung kann sie auch als Speisequelle für eine Parabolantenne am Brennpunkt eines Parabolreflektors befestigt werden. 5. Richtwirkung: Die R101C-Antenne zeichnet sich durch hervorragende Richtwirkung und geringe Nebenkeulen über das gesamte Frequenzband aus. Sie eignet sich als Peilantenne. Ihr horizontales Strahlungsmuster ist relativ breit mit einer -3-dB-Breite von ca. 60°. In der Höhe ist es sehr schmal mit einer -3-dB-Breite von ca. 40°. 6. Rückflussdämpfung von 10 dB: Die Eingangsimpedanz der R101C-Antenne beträgt 50 Ohm. Bei Anschluss der 50-Ohm-Impedanz an die Signalquelle beträgt die Frequenzbandschwankung weniger als 10 dB, und das zugehörige Stehwellenverhältnis (SWR) liegt bei ca. 2,0. Produkttyp: Breitband-Richtantenne. Material: Leiterplatte (PCB). Modell: R101C. Technische Daten und Erläuterungen: Frequenzband: 730 MHz – 6,5 GHz. Die R101C-Antenne bietet gute Sende- und Empfangsleistung über das gesamte Frequenzband. Das Stehwellenverhältnis (SWR) liegt unter 2,0, und der Antennengewinn ist hoch. Außerhalb dieses Frequenzbandes nehmen Antennengewinn und Rückflussdämpfung rapide ab, wodurch sich die Einsatzmöglichkeiten verringern. Mit einem SWR unter 2,5 kann die Antenne bis zu 700 MHz – 7 GHz eingesetzt werden. Polarisation: Linear. Die R101C-Antenne ist linear polarisiert. Ihre Polarisationsrichtung ist vertikal, wie bei einer vertikalen Monopolantenne. Nenngewinn: 7 dBi. Der Gewinn der R101C-Antenne steigt mit der Frequenz kontinuierlich an. Bei etwa 800 MHz beträgt er ca. 5 dBi, bei 2,4 GHz ca. 7 dBi und bei 5,8 GHz ca. 9 dBi. Rückflussdämpfung: 10 dB. Die Eingangsimpedanz der R101C-Antenne beträgt 50 Ohm. Bei einer Eingangsimpedanz von 50 Ohm an der Signalquelle beträgt die Frequenzbandfluktuation weniger als 10 dB, und das zugehörige Stehwellenverhältnis liegt bei ca. 2,0. Belastbarkeit: 5 W. Bei Verwendung der R101C-Antenne als Sendeantenne wird empfohlen, eine HF-Eingangsleistung von 5 W nicht zu überschreiten. Gelegentliche Nutzung mit über 50 W ist ohne Beschädigung der Antenne möglich. Richtwirkung: Die R101C-Antenne zeichnet sich durch gute Richtwirkung und geringe Nebenkeulen über die gesamte Bandbreite aus. Sie kann als Peilantenne eingesetzt werden. Das horizontale Strahlungsmuster ist relativ breit mit einer -3-dB-Breite von ca. 60°. In der Höhe ist das Strahlungsmuster sehr schmal mit einer -3-dB-Breite von ca. 40°. Mechanische Eigenschaften: Schnittstellentyp: SMA (Außengewinde, Innenstift); Polarisationsart: linear; Eingangsimpedanz: 50 Ω; Betriebsbedingungen: Temperaturbereich: -45 °C bis 80 °C; Luftfeuchtigkeitsbereich: 0 % bis 95 % (gelegentlich 100 % zulässig, ohne Wasserspritzer); Wasserdichtigkeit: Nach Wasserspritzern trocknen lassen, Anschlusskabel nach dem Eintauchen austauschen. Windbeständigkeit: Aus Sicherheitsgründen nicht bei Windgeschwindigkeiten über 20 m/s (Windstärke 8) verwenden. Inhalt: 1 Antenne.
