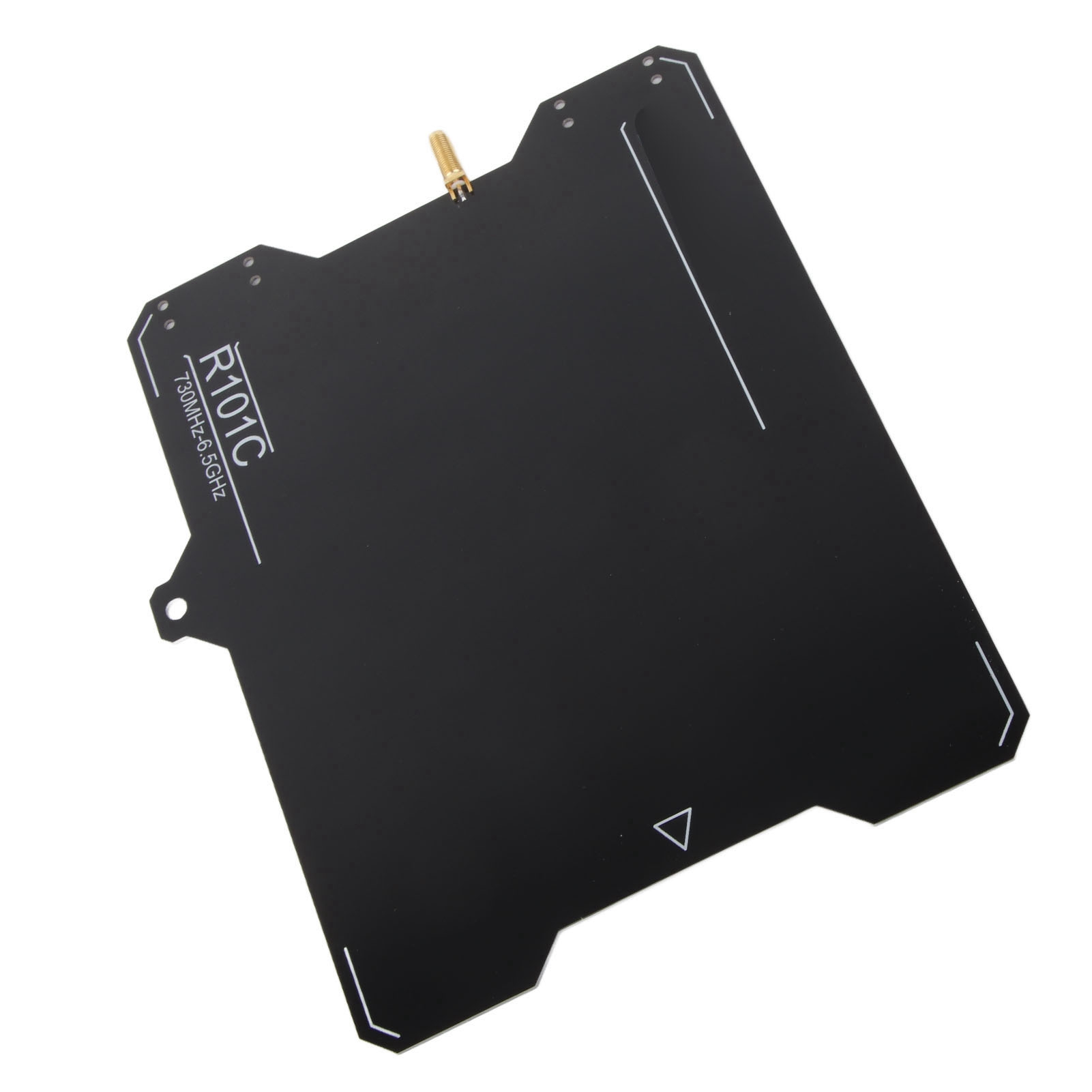

Breitband-richtantenne Mit Hoher Verstärkung (730 Mhz Bis 6,5 Ghz) – Leiterplatte R101c Uwb-antennenmodul

1. Hauptfunktion: Druckgradienten-Schlitzantenne. Geeignet für gerichtete drahtlose Signalübertragung und -empfang, Signalquellenaufklärung und -ortung, Breitbandsignalprüfung usw. Hauptsächlich im Labor eingesetzt. Nach Anschluss des Griffs auch für mobile Peilung nutzbar. Stabile Leistung und hohe Produktkonstanz machen sie zu unverzichtbaren Werkzeugen für Funktechniker. 2. Hervorragende Leistung: Die Antenne deckt die gängigen Frequenzen von Funkgeräten wie Mobilkommunikation, UWB-Positionierungsmodulen und WLAN ab. Sie zeichnet sich durch gute Richtwirkung, hohe Verstärkung und geringe Größe aus. 3. Einfache Installation: Die Multifunktionshalterung ermöglicht die einfache Befestigung der Antenne auf dem Schreibtisch oder die mobile Nutzung. 4. Doppelte Verwendung: Die Rückseite der Antenne ist mit Befestigungslöchern ausgestattet. Neben der eigenständigen Verwendung kann die Antenne auch als Speisequelle für Parabolantennen im Brennpunkt eines Parabolreflektors angebracht werden. 5. Richtwirkung: Die R101C zeichnet sich durch gute Richtwirkung und geringe Nebenkeulen im gesamten Frequenzbereich aus. Sie eignet sich als Peilantenne. Das horizontale Richtdiagramm ist mit einer -3-dB-Breite von ca. 60° relativ breit; in der Höhe ist es mit einer -3-dB-Breite von ca. 40° sehr schmal. 6. Rückflussdämpfung 10 dB: Die Eingangsimpedanz der R101C-Antenne beträgt 50 Ohm. Bei Anschluss an die Signalquelle mit 50 Ohm beträgt die Dämpfung im Frequenzbereich weniger als 10 dB, das zugehörige Stehwellenverhältnis (SWR) liegt bei ca. 2,0. Produkttyp: Breitband-Richtantenne; Material: Leiterplatte; Modell: R101C; Grundlegende Parameter und Erläuterungen: Frequenzbereich: 730 MHz – 6,5 GHz. Die R101C-Antenne bietet im gesamten Frequenzbereich gute Sende- und Empfangseigenschaften. Die Stehwellenrate liegt unter 2,0 und bietet eine gute Verstärkung. Bei Überschreitung des Frequenzbereichs nehmen Verstärkung und Rückflussdämpfung der Antenne rapide ab, wodurch sich die Einsatzanforderungen entsprechend verringern. Bei einer Stehwellenrate unter 2,5 ist die Antenne im Frequenzbereich von 700 MHz bis 7 GHz einsetzbar. Polarisationsart: Lineare Polarisation. Die R101C-Antenne ist linear polarisiert. Die Polarisationsrichtung ist vertikal, wie bei einer vertikalen Monopolantenne. Nennverstärkung: 7 dBi. Die Verstärkung der R101C-Antenne steigt mit zunehmender Frequenz leicht an. Bei ca. 800 MHz beträgt sie ca. 5 dBi, bei 2,4 GHz ca. 7 dBi und bei 5,8 GHz ca. 9 dBi. Rückflussdämpfung: 10 dB. Die Eingangsimpedanz der R101C-Antenne beträgt 50 Ohm. Bei Anschluss der 50-Ohm-Impedanz an die Signalquelle beträgt die Frequenzschwankung weniger als 10 dB, das zugehörige Stehwellenverhältnis liegt bei etwa 2,0. Belastbarkeit: 5 W. Bei Verwendung der R101C-Antenne als Sendeantenne empfehlen wir eine HF-Eingangsleistung von maximal 5 W. Kurzzeitig sind Leistungen über 50 W unbedenklich. Richtwirkung: Die R101C zeichnet sich durch gute Richtwirkung und geringe Nebenkeulen im gesamten Segment aus. Sie eignet sich daher als Peilantenne. Das horizontale Richtdiagramm ist mit einer -3-dB-Breite von ca. 60° relativ breit; in der Horizontalen ist es mit einer -3-dB-Breite von ca. 40° sehr schmal. Mechanische Parameter: Schnittstellentyp: SMA-Außengewinde, Innennadel; Polarisationsmodus: Lineare Polarisation; Eingangsimpedanz: 50 Ω; Betriebsbedingungen: Temperaturbereich: -45 °C bis 80 °C; Luftfeuchtigkeitsbereich: 0 % bis 95 %, kurzzeitig 100 % zulässig, Spritzwasserschutz beachten; Wasserdichtigkeit: Nach dem Besprühen trocknen lassen, Anschlusskabel nach dem Eintauchen austauschen; Windbeständigkeit: Aus Sicherheitsgründen ist die Verwendung bei Windgeschwindigkeiten über 20 m/s (Windstärke 8) verboten. Lieferumfang: 1 x Antenne
