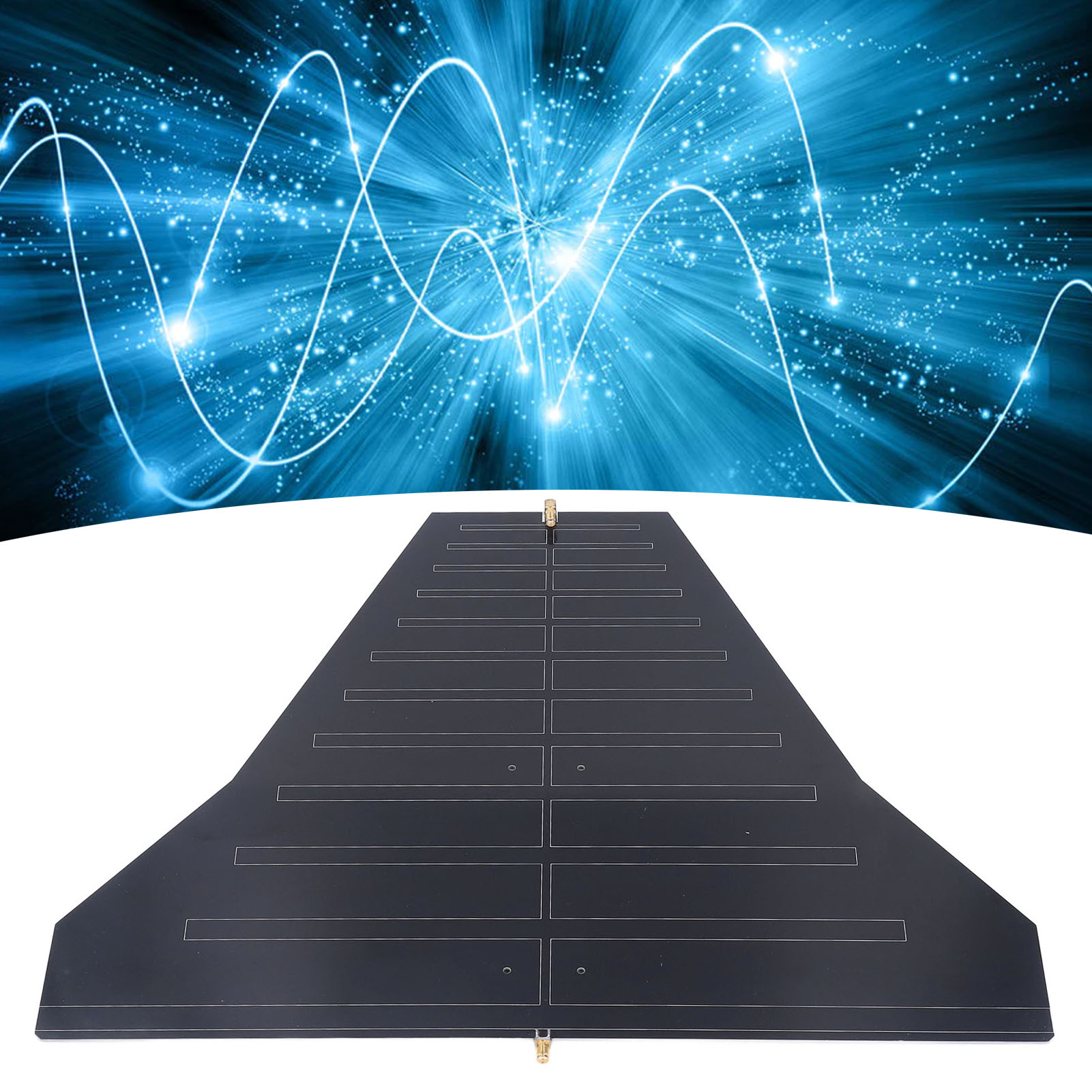

Breitbandantenne, Richtantenne Emc/emi 290m-1.1g Mit Emv-gleichrichter

Willkommen in unserem Shop! Dieses Set enthält **1 SR LPD001 V106 Breitbandantenne** (verbessertes Modell). **Detaillierte technische Daten:** - **Produkttyp:** Breitbandantenne - **Material:** Leiterplatte - **Betriebsfrequenzband:** 290 MHz bis 1,1 GHz (verbesserte Version V106, erweiterter Frequenzbereich im Vergleich zur V101) - **Leistung:** Weniger als 5 W - **Antennenausrichtungswinkel:** 30 Grad (Richtantenne, reduziert räumliche Störungen) **Leistung und Anwendung:** - Die Antenne ist mit einem Winkel von ca. 30 Grad gerichtet. Richten Sie das schmale Ende auf das zu testende Gerät (DUT), um eine höhere Genauigkeit zu erzielen. Um die Stelle der Strahlungsleckage zu finden, positionieren Sie die Antenne aufgrund der Polarisation der Funkwellen horizontal und vertikal. Bewegen Sie die Antenne näher an das Prüfobjekt heran und drehen Sie dieses, um den Bereich mit der größten Strahlungsleckage zu ermitteln. Um die Amplitude von Funkstörungen zu reduzieren, stellen Sie die Dämpfung (ATTEN) am Spektrumanalysator auf 0 dB ein, falls ein Dämpfungsglied integriert ist. Wenn Ihr Spektrumanalysator über einen Quasi-Peak-Detektor verfügt, aktivieren Sie diesen zur Dämpfung von Umgebungsstörungen. Stellen Sie den Referenzpegel des Spektrumanalysators für optimale Messungen unter -40 dBm ein. Die Verwendung eines HF-Verstärkers kann das Nutzsignal, aber auch das Rauschen verstärken. **Lieferumfang:** 1 x SR LPD001 V106 Breitbandantenne
