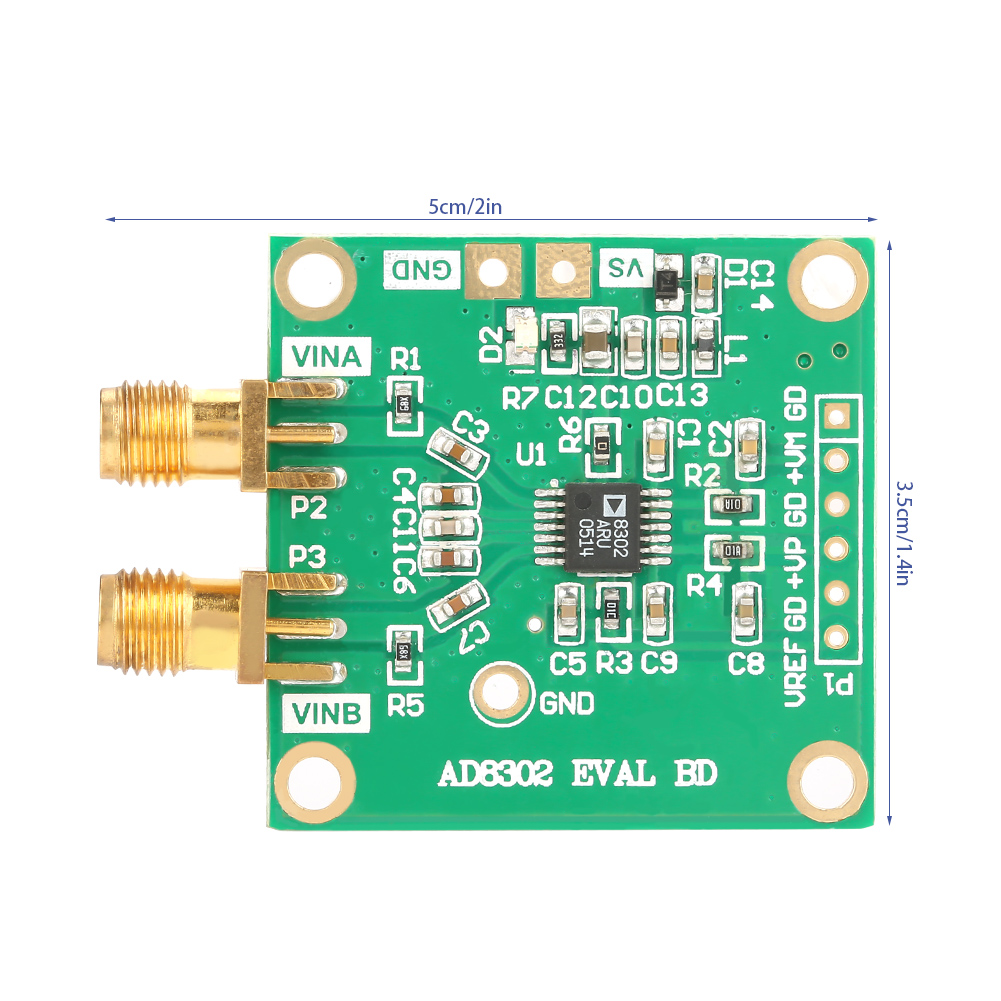

Breitbandige Amplituden- Und Phasenerkennung, Impedanzanalyse, Die Dokumentation Des Ad8302-moduls Ist Vollständig.

Willkommen in unserem Shop! Entdecken Sie unseren HF-Amplituden- und Phasendetektor AD8302, ein hochpräzises Modul zur Messung von Verstärkung/Dämpfung und Phase bis zu 2,7 GHz. Dieses Bauteil integriert zwei logarithmische Demodulationsverstärker und einen Phasendetektor und bietet einen Eingangsspannungsbereich von -60 dBm bis 0 dBm in einem 50-Ω-System. Die präzise Verstärkungsskalierung beträgt 30 mV/dB, die typische Nichtlinearität liegt unter 0,5 dB und die typische Phasennichtlinearität unter 1 Grad. Hauptmerkmale: - Verstärkungs-/Dämpfungs- und Phasenmessung bis 2,7 GHz - Dualer logarithmischer Demodulationsverstärker und Phasendetektor - Eingangsspannungsbereich: -60 dBm bis 0 dBm (50 Ω System) - Präzise Verstärkungsskalierung: 30 mV/dB - Präzise Phasenskalierung: 10 mV/Grad - Betriebsmodi: Messung, Regler, Pegelkomparator - Versorgungsspannung: 3,3 V bis 5 V - Stabile Referenzspannung: 1,8 V - Kleinsignal-Hüllkurvenbandbreite: DC bis 30 MHz Empfohlene Anwendungen: Linearisierung von HF/ZF-Verstärkern, präzise HF-Leistungsregelung, Fernüberwachung und -diagnose von Systemen, Rückflussdämpfungs-/VSWR-Messungen und logarithmische Verhältnisfunktion für AC-Signale. Produktspezifikationen: - Modell: AD8302 - Versorgungsspannungen: 3,3 V bis 5 V - Eingangsbereich: -60 dBm bis 0 dBm (50 Ω) - Verstärkungs-/Dämpfungs- und Phasenmessung: bis maximal 2,7 GHz - Referenzspannung: 1,8 V - Abmessungen: 5 x 3,5 cm (2 x 1,4 Zoll) - Gewicht: ca. 8 g (0,3 oz) Lieferumfang: - 1 x AD8302 HF-Amplituden- und Phasendetektor Dieses Modul ist ideal Für Ingenieure und Elektronikbegeisterte, die eine zuverlässige und kompakte Lösung für präzise HF-Messungen suchen. Die robuste Bauweise und die detaillierten Spezifikationen gewährleisten optimale Leistung in einer Vielzahl technischer Anwendungen.
