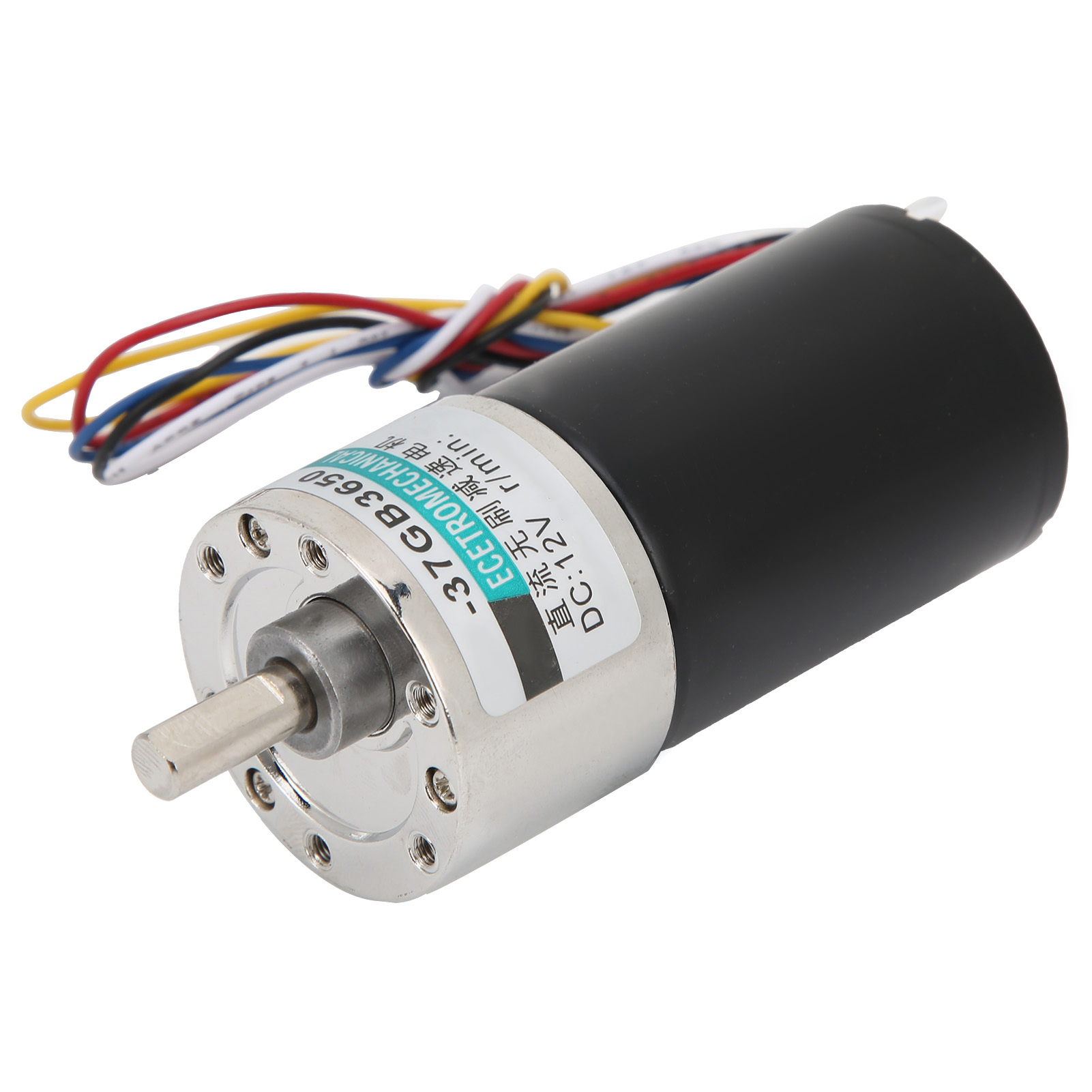

Bürstenloser 12v-gleichstrommotor Mit Drehzahlreduzierer Und Halterung, Im Uhrzeigersinn/gegen Den Uhrzeigersinn, 200 U/min, Für Hochpräzise Messgeräte.

Willkommen in unserem Shop! **XD-37GB3650 Bürstenloser Motor – Hohe Leistung und Langlebigkeit** Dieser hochpräzise bürstenlose Motor wurde entwickelt, um zuverlässige Leistung und eine lange Lebensdauer zu liefern und ist ideal für eine Vielzahl anspruchsvoller industrieller Anwendungen. Es wird mit einer Montagehalterung und 10 Schrauben für eine einfache Installation geliefert. **Detaillierte technische Daten:** - **Produkttyp:** Bürstenloser Motor - **Modell:** XD-37GB3650 - **Material:** Kupfer (Spule und Stator/Rotor) - **Abtriebswellengröße:** Ca. 12 x 6 mm (0,5 x 0,2 Zoll) - **Isolationsklasse:** Klasse B (130 °C) - **Isolationswiderstand:** Größer als 20 MΩ (gemessen mit einem DC500V-Tester nach Nennbetrieb) - **Isolationsfestigkeit:** 1500 V (für 1 Minute bei 50/60 Hz) - **Temperaturanstieg:** Normalerweise unter 70 °C (mit Kühlkörper) oder Getriebe) - **Betriebstemperatur:** -10 °C bis +40 °C (nicht vereist) - **Betriebsfeuchtigkeit:** 85 % oder weniger (nicht kondensierend) - **Drehrichtung im Uhrzeigersinn/gegen den Uhrzeigersinn:** Ja - **Drehzahlregelung:** Ja (über PWM) **Materialien und Konstruktion:** - **Ganzmetallgetriebe** mit exzellenter Verarbeitung, verschleißfest, leise und langlebig. - **Kompakte Bauweise und hohes Drehmoment**, extrem leiser und stabiler Betrieb. - **Reinkupferwicklung** für Stator und Rotor, verbessert den Bremswiderstand und die Leitfähigkeit und erhöht so das Drehmoment des Motors. - **Überstromschutz** zum Schutz vor Schäden während des Betriebs und zur Verlängerung der Motorlebensdauer. **Leistungsdaten (5 Ausführungen verfügbar):** | Modell | Spannung (VDC) | Leerlaufdrehzahl (U/min) | Leerlaufstrom (A) | Drehzahl unter Last (U/min) | Drehmoment unter Last (kgf/cm) | Leistung (W) | |--------|---------------|-------------------------|--------------------|---------------------------|-------------------------------| | XD-37GB3650 | 12 | 100 | 0,15 | 80 | 8 | 12 | | XD-37GB3650 | 12 | 200 | 0,13 | 160 | 4,8 | 8 | | XD-37GB3650 | 12 | 300 | 0,11 | 240 | 3,5 | 6 | | XD-37GB3650 | 12 | 500 | 0,1 | 400 | 1,9 | 5 | | XD-37GB3650 | 12 | 600 | 0,15 | 480 | 1,9 | 5 | **Empfohlene Anwendungen:** - Miniaturmaschinen - Präzisions-CNC-Werkzeugmaschinen - Hochpräzise Messgeräte - Elektronische Fertigungsanlagen - Finanzautomaten **Verdrahtungshinweise:** - **Rotes Kabel:** An den Pluspol des Netzteils anschließen. - **Schwarzes Kabel:** An den Minuspol des Netzteils anschließen. - **Weißes Kabel:** Nicht anschließen (für Drehung gegen den Uhrzeigersinn, CCW). - **Für Drehung im Uhrzeigersinn (CW):** Das weiße und das schwarze Kabel parallel an den Minuspol anschließen. - **Blaues Kabel (PWM-Steuerung):** An einen Pulsweitenregler (0-5 V) anschließen. - **Gelbes Kabel (FG-Signal):** Hall-Signalausgang, ein Grundimpuls für sechs Umdrehungen. **Lieferumfang:** - 1 x Bürstenloser Motor - 1 x Montagehalterung - 10 x Schrauben **Wichtige Hinweise für eine optimale Nutzung:** - **Überlastung und Rotorblockierung:** Vermeiden Sie Überlastung oder längeres Blockieren, da dies zu Überhitzung und Beschädigung der Wicklungen führen kann. - **Betrieb bei niedriger Drehzahl:** Bürstenmotoren können bei niedrigen Drehzahlen Kohlenstoffablagerungen bilden. Dieses bürstenlose Design reduziert dieses Risiko. Seien Sie vorsichtig bei der Verwendung von PWM-Controllern. - **Trägheit und Bremsen:** Nach dem Abschalten der Stromzufuhr dreht sich der Rotor aufgrund seiner Trägheit weiter. Zum sofortigen Anhalten die Plus- und Minus-Anschlüsse kurzschließen (dadurch kann der Strom kurzzeitig ansteigen). **Handhabung:** Die Magnete sind zerbrechlich. Lassen Sie den Motor nicht fallen, um interne Schäden zu vermeiden. Dieser Motor wird mit allem notwendigen Zubehör für eine schnelle und sichere Installation geliefert.
