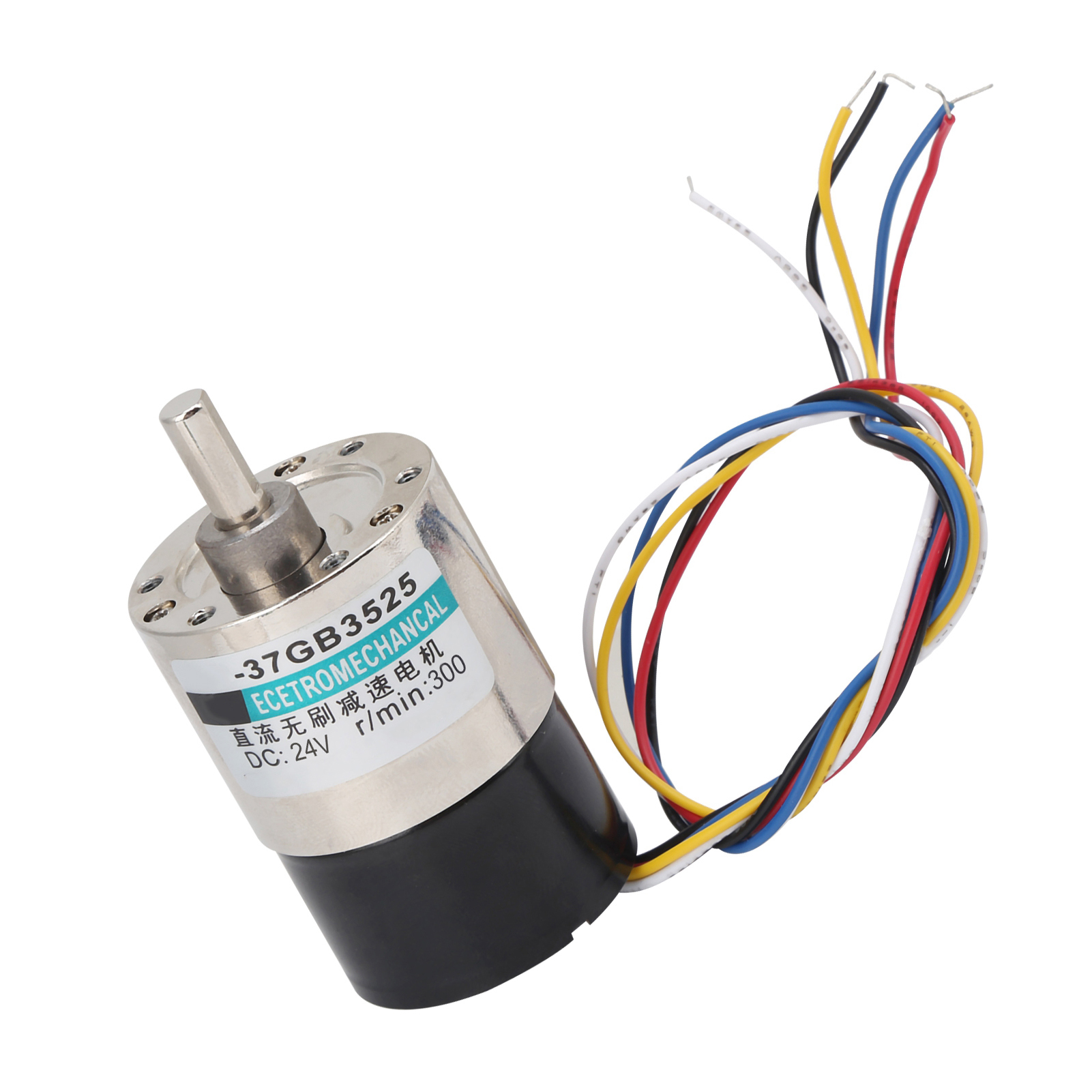

Bürstenloser Motor Mit Cw/ccw-drehzahlminderer, 24 V Dc, Für Cnc-werkzeugmaschine Xd-37gb3525, 300 U/min

1. Hochwertige Ganzmetallzahnräder gewährleisten Langlebigkeit und Stabilität. 2. Der kleine, drehmomentstarke Motor bietet einen stabilen Betrieb. 3. Dank professionellem Design und optimierter Struktur ist das Produkt verschleißfest und leise. 4. Die Verwendung von Wicklungen aus reinem Kupfer verbessert den Bremswiderstand und die Leitfähigkeit und erhöht somit das Motordrehmoment. 5. Ausgestattet mit einem Überlastschutz schaltet der Motor die Stromzufuhr automatisch ab, sobald der Strom 3 A erreicht. Dies verhindert Überhitzung und verlängert die Lebensdauer. 6. Hauptsächlich eingesetzt in verschiedenen Industriezweigen wie Mikromechanik, CNC-Werkzeugmaschinen, hochpräzisen Messgeräten, Elektronikfertigungsanlagen, Finanzmaschinen, der Rüstungsindustrie usw. Spezifikationen: Produkttyp: Bürstenloser Motor; Modell: XD-37GB3525; Material: Kupfer Isolationswiderstand: Nach dem Nennbetrieb des Motors bei normaler Temperatur und Luftfeuchtigkeit wird der Isolationswiderstand zwischen Wicklung und Motorgehäuse unter einer Gleichspannung von 500 V gemessen. Isolationswiderstand (maximal 20 MΩ): Nach dem Nennbetrieb des Motors bei normaler Temperatur und Luftfeuchtigkeit wird eine Minute lang eine Spannung von 50 Hz oder 60 Hz zwischen die Spulenwindungen angelegt. Die zulässige Spannung beträgt 1500 V. Temperaturanstieg: Der Nennbetrieb bei normaler Temperatur und Luftfeuchtigkeit kann durch den Einbau eines Reduzierstücks oder eines gleichwertigen Kühlkörpers erreicht werden. Der Temperaturanstieg der Spule sollte dabei mit einem Widerstandsmessgerät unter 70 °C liegen. Isolationsklasse: Klasse B (130 °C). Betriebstemperatur: Motor: -10 bis +40 °C (nicht vereist). Luftfeuchtigkeit: max. 85 % (nicht kondensierend). Drehrichtung: Ja. Drehzahlregelung: Ja. Hinweise: 1. Überlastung und Rotorblockierung: Im Betrieb erzeugt der Motor durch die Energieumwandlung in Spule und Eisenkern Wärme, wodurch die Temperatur allmählich ansteigt. Bei zulässiger Last und ausgeglichener Wärmeerzeugung und -abfuhr brennt die Motorspule nicht durch. Im Falle einer Überlastung oder Rotorblockierung kann es jedoch zu Überhitzung kommen. Bei zu langer Betriebsdauer löst sich der Isolierfilm des Spulendrahts auf, was einen Kurzschluss und die Zerstörung des Motors verursacht. 2. Betrieb bei niedrigen Drehzahlen: Gleichstrommotoren verwenden typischerweise Kohlebürsten. Der rotierende Kommutator reibt an diesen Bürsten und erzeugt Funken an den Nuten. Bei niedrigen Drehzahlen sammelt sich durch die Reibung zwischen Kommutator und Bürsten leicht entstehender Kohlenstaub in den Kommutatornuten an, was einen Kurzschluss und die Zerstörung von Motor und Steuerung zur Folge haben kann. Seien Sie äußerst vorsichtig. 3. Vorsichtsmaßnahmen bezüglich des PWM-Controllers: Die Verwendung eines PWM-Controllers verkürzt die Lebensdauer der Kohlebürsten im Vergleich zum Betrieb mit Nennspannung (oder fester Spannung). Zusätzlich können die Bürsten je nach Betriebsfrequenz schnell verschleißen. Die PWM-Steuerfrequenz für Gleichstrommotoren liegt typischerweise zwischen 10 und 20 kHz, und wiederholte Ein-/Ausschaltzyklen können Energie sparen. Da die Motorkomponenten jedoch eine ähnliche Betriebsfrequenz aufweisen, kann dies zu Resonanz und Überhitzung führen. Bitte gehen Sie daher mit Vorsicht vor. Im PWM-Steuermodus läuft der Motor bei Verwendung eines integrierten Elektrolytkondensators möglicherweise nicht mit einer festen Frequenz. Versuchen Sie, den Motor mithilfe eines Varistors zu kompensieren. (Weitere Tests sind erforderlich.) 4. Trägheit und Bremsen: Nach dem Abschalten des Motors dreht sich der Rotor aufgrund der Trägheit weiter – eine Eigenschaft von Gleichstrommotoren. Um die Rotation sofort zu stoppen, können Sie nach dem Trennen der Stromversorgung die Plus- und Minuspolklemmen kurzschließen. Diese Art des Bremsens ermöglicht es dem Motor, Strom zu erzeugen (Rückstrom). Der Strom kann vorübergehend ansteigen und die Lebensdauer des Motors verkürzen. 5. Wartung des Motors auf dem Boden: Die Magnetplatte ist ein empfindliches Material; Der Gleichstrommotor kann bei einem Sturz beschädigt werden, was zu einem Blockieren des Motors und Verbrennungen führen kann. Bitte verwenden Sie den Motor nicht mehr, nachdem er aus großer Höhe gefallen ist. Modell Spannung (V DC) Leerlaufdrehzahl (U/min) Leerlaufstrom (A) Drehzahl unter Last (U/min) Strom unter Last (A) Leistung (W) XD-37GB3525 24 V 100 0,12 93 0,6 10 200 0,12 175 0,6 10 300 0,12 245 0,6 10 500 0,12 435 0,6 10 600 0,12 535 0,6 10 Lieferumfang 1 x Motor 1 x Halterung 10 x Schrauben
