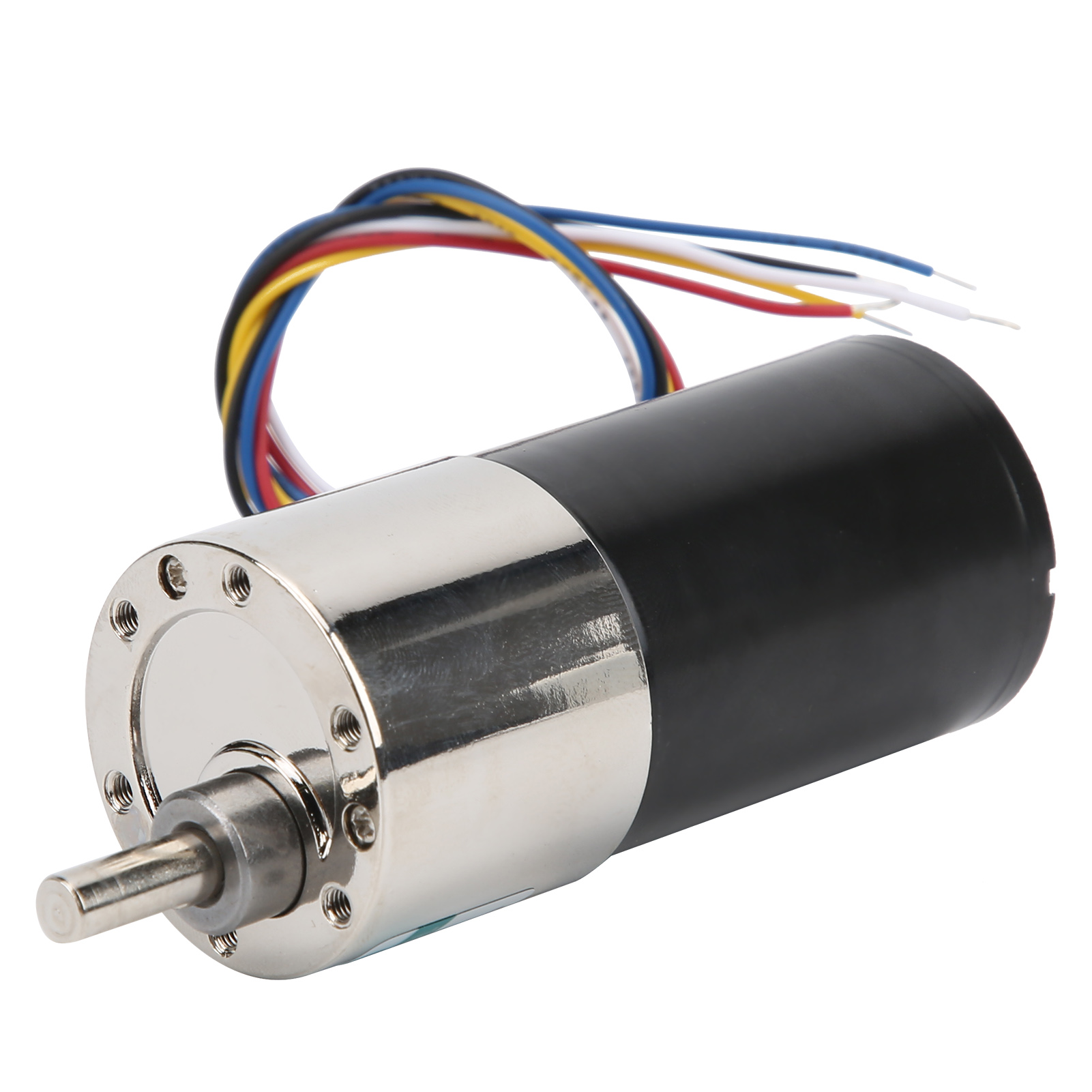

Bürstenloser Motor Mit Cw/ccw-niedrigdrehzahlreglerhalterung, 12 V, Für Cnc-werkzeugmaschine Xd-37gb3650, 50 U/min

Willkommen in unserem Shop! Entdecken Sie unseren bürstenlosen Motor XD-37GB3650 – ein hochpräzises Bauteil für stabile und langlebige Leistung in vielfältigen industriellen Anwendungen. Dieser Motor wird mit einer Halterung, 10 Schrauben und einem Drehzahlregler geliefert und bietet somit alles für eine schnelle und einfache Installation. **Detaillierte technische Daten:** **Artikeltyp:** Bürstenloser Motor **Modell:** XD-37GB3650 **Material:** Kupfer **Abtriebswellengröße:** Ca. 12 x 6 mm (0,5 x 0,2 Zoll) **Isolationsklasse:** Klasse B (130 °C) **Isolationswiderstand:** Nach Nennbetrieb bei normaler Temperatur und Luftfeuchtigkeit beträgt der Widerstand zwischen Spule und Motorgehäuse (gemessen mit einem DC-500-V-Ohmmeter) maximal 20 MΩ. **Isolationsfestigkeit:** Nach Nennbetrieb wird eine Spannung von 50 Hz oder 60 Hz eine Minute lang zwischen den Spulengehäusen angelegt, ohne dass Anomalien bis zu 1500 V auftreten. - **Temperaturanstieg:** Normal, wenn der Motor mit einem Getriebe oder einem gleichwertigen Kühlkörper ausgestattet ist und der mit der Widerstandsmethode gemessene Spulentemperaturanstieg weniger als 70 °C beträgt. - **Betriebsumgebungstemperatur:** Motor: -10 bis +40 °C (nicht vereist) - **Betriebsumgebungsfeuchtigkeit:** 85 % oder weniger (nicht kondensierend) - **Drehrichtung (im/gegen den Uhrzeigersinn):** Ja - **Drehzahlregelung:** Ja - **Regler:** DC 6-30 V **Leistungsdaten (Tabelle):** | Spannung (DC/V) | Leerlaufdrehzahl (U/min) | Leerlaufstrom (A) | Drehzahl unter Last (U/min) | Drehmoment unter Last (kgf/cm) | Leistung (W) | |----------------|-------------------------|--------------------|----------------------------|----------------------------|---------------| | 12 | 5 | 0,25 | 4 | 80 | 22 | | 12 | 10 | 0,23 | 8 | 50 | 20 | | 12 | 20 | 0,21 | 15 | 30 | 17 | | 12 | 30 | 0,19 | 24 | 25 | 16 | | 12 | 50 | 0,17 | 40 | 12 | 14 | **Highlights:** - Vollmetallgetriebe in hochwertiger Ausführung, verschleißfest, leise und langlebig. - Kompakter Motor mit hohem Drehmoment für stabilen Betrieb. - Spule aus reinem Kupfer für erhöhten Bremswiderstand und Leitfähigkeit, dadurch mehr Drehmoment. - Überstromschutz zum Schutz vor Schäden und für längere Lebensdauer. **Anschlusshinweise:** - **Rotes Kabel:** An den Pluspol des Netzteils anschließen. - **Schwarzes Kabel:** An den Minuspol des Netzteils anschließen. - **Weißes Kabel:** Nicht anschließen (für Linkslauf). - **Rotes Kabel (Netzteil):** An den Pluspol anschließen; Für CW schließen Sie die weißen und schwarzen Drähte parallel an den Minuspol an. - **Blauer Draht:** PWM-Steuerleitung, an einen 0-5V-Pulsweitenmodulations-(PWM)-Drehzahlregler anschließen. - **Gelber Draht:** FG-Signalleitung, Hall-Signalausgang; der Grundimpuls entspricht einem Signal über sechs Zyklen. **Wichtige Vorsichtsmaßnahmen:** 1. **Überlastung und blockierter Rotor:** Vermeiden Sie längere Überlastungen oder Blockierungen, da diese die Isolierschicht auf den Drähten auflösen und Kurzschlüsse verursachen können. 2. **Langsamlaufbetrieb:** Kohlenstaub kann sich in den Kommutatornuten ansammeln; sorgfältig überwachen. 3. **PWM-Regler:** Die Lebensdauer der Bürsten kann sich verkürzen; ggf. mit einem Varistor testen. 4. **Trägheit und Bremsung:** Nach einem Stromausfall dreht sich der Rotor weiter; Zum sofortigen Stoppen die Plus- und Minuspolklemmen kurzschließen (dadurch kann der Strom kurzzeitig ansteigen). 5. **Motorschäden:** Nach einem Sturz nicht mehr verwenden, da die empfindlichen Magnete brechen können. **Lieferumfang:** - 1 x Motor - 1 x Halterung - 10 x Schrauben - 1 x Drehzahlregler. Dieser Motor eignet sich ideal für Mikromaschinen, CNC-Werkzeugmaschinen, hochpräzise Messgeräte, elektronische Geräte und Finanzmaschinen.
