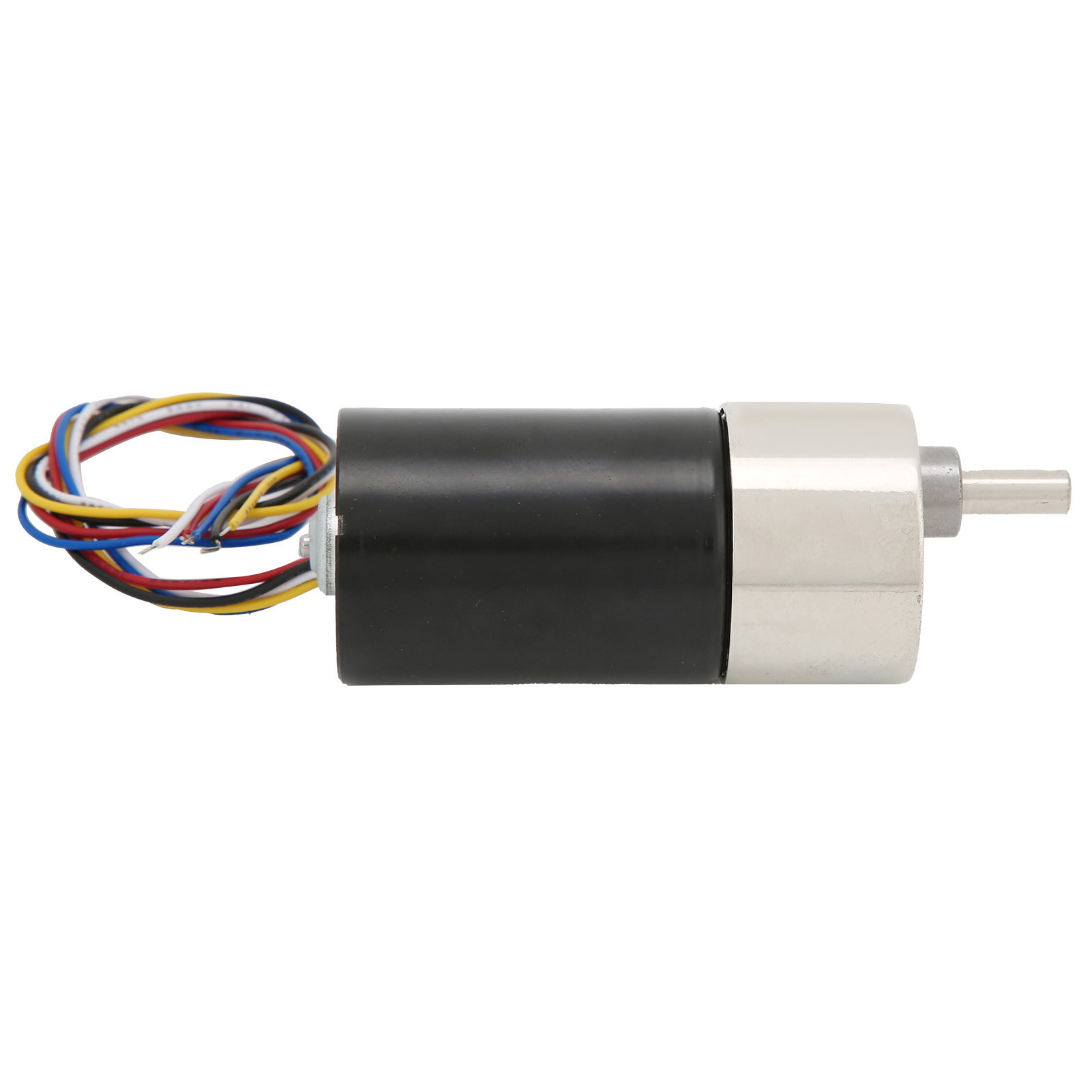

Bürstenloser Motor Mit Miniatur-untersetzungsgetriebe Und 24-v-gleichstromanschluss Für Die Cnc-werkzeugmaschine Xd-37gb3650 (600 U/min).

Willkommen in unserem Shop! Entdecken Sie unseren hochpräzisen bürstenlosen Motor, Modell XD-37GB3650, der für zuverlässige und langlebige Leistung in einer Vielzahl anspruchsvoller industrieller Anwendungen entwickelt wurde. Dieses Produkt zeichnet sich durch seine robuste Konstruktion und die Verwendung hochwertiger Komponenten aus. **Detaillierte technische Daten:** - **Material:** Hochwertiges Kupfer für optimale Leitfähigkeit. - **Abmessungen der Abtriebswelle:** Ca. 12 x 6 mm (0,5 x 0,2 Zoll). - **Nennspannung:** 24 V DC. - **Isolationsklasse:** Klasse B (130 °C). - **Isolationswiderstand:** Größer als 20 MΩ (gemessen mit einem 500-V-Gleichstrom-Ohmmeter nach Nennbetrieb). - **Spannungsfestigkeit:** 1500 V (1 Minute lang bei 50/60 Hz zwischen Spule und Gehäuse angelegt). - **Temperaturanstieg:** Weniger als 70 °C (gemessen mit Widerstandsmessung und Kühlkörper oder Reduzierstück). installiert). - **Betriebstemperatur:** -10 °C bis +40 °C (nicht vereist). - **Umgebungsfeuchtigkeit:** ≤ 85 % (nicht kondensierend). - **Drehrichtung im Uhrzeigersinn/gegen den Uhrzeigersinn:** Ja (Richtung umkehrbar). - **Drehzahlregelung:** Ja, über Pulsweitenmodulation (PWM). **Leistung (modellabhängig):** - **5 Leerlaufdrehzahlen verfügbar:** 100, 200, 300, 500, 600 U/min. - **Leerlaufstrom:** 0,24 bis 0,26 A. - **Drehzahl unter Last:** 80 bis 480 U/min. - **Drehmoment unter Last:** 3,7 bis 18 kgf/cm. - **Leistung:** 8 bis 17 W. **Hauptvorteile:** - **100 % Metallzahnräder** für erhöhte Langlebigkeit und Stabilität. - **Kompakter Motor** mit hohem Drehmoment für gleichbleibende Leistung. - **Reinkupferspule** verbessert den Verzögerungswiderstand und die Leitfähigkeit und erhöht somit das Drehmoment. - **Überstromschutz** verhindert Schäden und verlängert die Lebensdauer des Motors. - **Übersichtliche Verkabelung und Standardstruktur** für einfache und zuverlässige Verbindung. **Typische Anwendungen:** Ideal für Mikromechanik, CNC-Werkzeugmaschinen, hochpräzise Messgeräte, elektronische Fertigungsanlagen, Finanzmaschinen und die Rüstungsindustrie. **Lieferumfang:** - 1 x bürstenloser Motor - 1 x Montagehalterung - 10 x Schrauben **Schaltplan:** - **Rotes Kabel:** an den Pluspol des Netzteils. - **Schwarzes Kabel:** an den Minuspol des Netzteils. - **Weißes Kabel:** nicht angeschlossen lassen (Drehung gegen den Uhrzeigersinn) oder parallel zum schwarzen Kabel schalten (Drehung im Uhrzeigersinn). - **Blaues Kabel:** PWM-Drehzahlregelung (0-5 V). - **Gelbes Kabel:** FG-Signalleitung (Hall-Ausgang, 6 Impulse pro Umdrehung). **Wichtige Vorsichtsmaßnahmen:** - Vermeiden Sie Überlastung oder längeres Blockieren des Rotors, da dies zu übermäßiger Hitzeentwicklung und Schäden am Motor führen kann. - Achten Sie bei Betrieb mit niedriger Drehzahl auf Kohlenstaubablagerungen (falls zutreffend), um Kurzschlüsse zu vermeiden. - Verwenden Sie einen geeigneten PWM-Controller (10-20 kHz) und testen Sie ihn auf Kompatibilität ist wichtig, um Resonanzen oder Überhitzung zu vermeiden. - Nach einem Stromausfall kann sich der Rotor aufgrund seiner Trägheit weiterdrehen. Zum sofortigen Anhalten die Plus- und Minusanschlüsse kurzschließen. - Den Motor nicht fallen lassen: Die empfindlichen Magnete können brechen und den Rotor blockieren. Dieser Motor wird mit einer Halterung und Schrauben für eine einfache Montage geliefert. Seine robuste Bauweise und präzisen Spezifikationen machen ihn zu einer zuverlässigen Wahl für Ihre Projekte.
