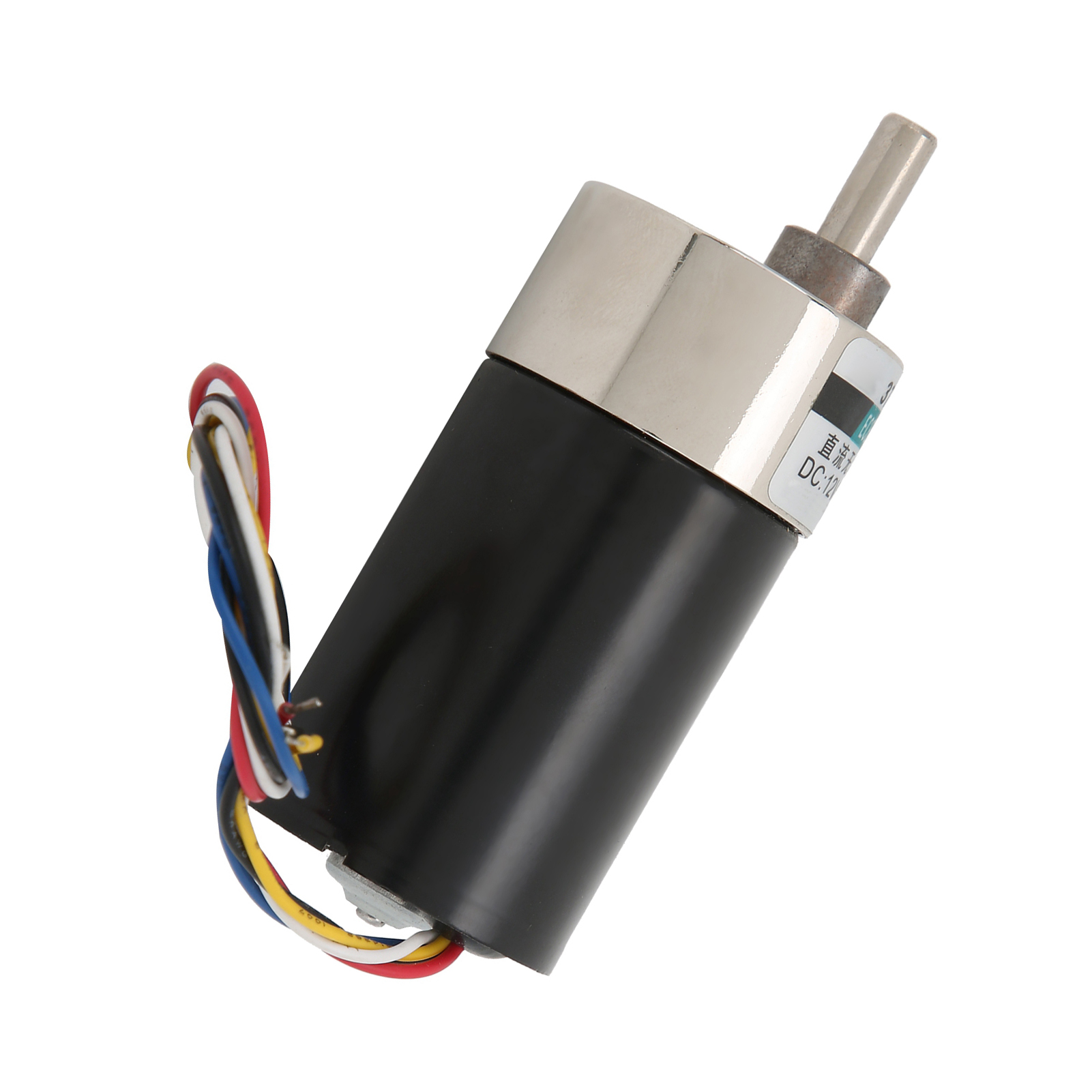

Bürstenloser Motor Mit Miniaturgetriebe, Inklusive Halterung, Rechts-/linkslauf, 24 V Gleichstrom, Für Mikromaschinen Xd-37gb3650, 30 U/min

Willkommen in unserem Shop! Entdecken Sie unseren hochpräzisen bürstenlosen Motor, Modell XD-37GB3650, der für außergewöhnliche Leistung in einer Vielzahl industrieller Anwendungen entwickelt wurde. Dieser Motor zeichnet sich durch seine robuste Bauweise und seine hohe Zuverlässigkeit aus. **Technische Hauptmerkmale:** - **Material:** Hochwertiges Kupfergehäuse für optimale Leitfähigkeit. - **Abtriebswellengröße:** Ca. 12 x 6 mm (0,5 x 0,2 Zoll). - **Typ:** Bürstenloser Motor mit Überlastschutz, der ein Durchbrennen verhindert und die Lebensdauer verlängert. - **Zahnräder:** Komplett aus hochwertigem Metall gefertigt, verschleißfest, leise und langlebig. - **Spule:** Reines Kupfer für erhöhte Verzögerungsfestigkeit und verbesserte Leitfähigkeit, wodurch das Motordrehmoment erhöht wird. - **Kompakte Bauweise:** Kleiner Motor mit hohem Drehmoment, der auch unter Last einen stabilen Betrieb gewährleistet. **Elektrische und Umweltspezifikationen:** - **Betriebsspannung:** 24 V DC (siehe Spezifikationstabelle für verschiedene Drehzahlen und Drehmomente). - **Isolationswiderstand**: Größer als 20 MΩ (gemessen mit einem 500-V-Gleichstromprüfer nach Nennbetrieb). - **Isolationsfestigkeit**: 1500 V (50/60 Hz für 1 Minute, ohne Anomalie). - **Temperaturanstieg**: Normal, unter 70 °C (gemessen mit Widerstandsmethode, mit installiertem Kühlkörper oder Getriebe). - **Isolationsklasse**: Klasse B (130 °C). - **Betriebsumgebungstemperatur**: -10 °C bis +40 °C (nicht frostfrei). - **Umgebungsfeuchtigkeit**: 85 % oder weniger (nicht kondensierend). - **Drehrichtung:** Im Uhrzeigersinn (CW) und gegen den Uhrzeigersinn (CCW) möglich. - **Drehzahlregelung:** Ja, über einen PWM-Controller. **Leistung (Referenzwerte):** - Modell: XD-37GB3650 - Spannung: 24 V DC - Leerlaufdrehzahl: 5–50 U/min (abhängig von der Konfiguration) - Leerlaufstrom: 0,26–0,35 A - Drehzahl unter Last: 4–40 U/min - Drehmoment unter Last: 50–150 kgf/cm - Leistung: 20–30 W **Anschlusshinweise:** - **Rotes Kabel:** An den Pluspol des Netzteils anschließen. - **Schwarzes Kabel:** An den Minuspol des Netzteils anschließen. - **Weißes Kabel:** Nicht anschließen (für Drehung gegen den Uhrzeigersinn). - **Für Drehung im Uhrzeigersinn:** Schließen Sie die weißen und schwarzen Drähte parallel an den Minuspol an. - **Blauer Draht:** PWM-Drehzahlregelung (0-5 V, für Drehzahlregler). - **Gelber Draht:** FG-Signalleitung (Hall-Signalausgang, ein Signal pro sechs Umdrehungen). **Lieferumfang:** - 1 x bürstenloser Motor XD-37GB3650 - 1 x Montagehalterung - 10 x Befestigungsschrauben **Wichtige Betriebshinweise:** - **Überlastung und Blockierung:** Vermeiden Sie den Betrieb des Motors über einen längeren Zeitraum unter Überlastung oder mit blockiertem Rotor, da dies zu Überhitzung und Beschädigung der Spule führen kann. - **Niedrige Drehzahl:** Bei Betrieb mit niedriger Drehzahl können Funken am Kommutator entstehen, die zu Kohlenstaubbildung und Kurzschlussgefahr führen können. Vorsicht beim Umgang. - **PWM-Controller**: Die Lebensdauer der Bürsten kann sich bei Verwendung von PWM verkürzen. Verwenden Sie eine Frequenz von 10–20 kHz und achten Sie auf Überhitzung. Falls der Motor nicht mit einer festen Frequenz läuft, versuchen Sie es mit einem Varistor. - **Trägheit und Bremsen**: Nach dem Abschalten der Stromzufuhr dreht sich der Rotor aufgrund seiner Trägheit weiter. Zum sofortigen Anhalten die Plus- und Minusanschlüsse kurzschließen (dadurch entsteht ein Rückstrom, der die Lebensdauer verkürzen kann). - **Motorsturz**: Keramikmagnete sind empfindlich. Verwenden Sie den Motor nicht, wenn er aus einer Höhe gefallen ist, da dies zu einem Blockieren und Überhitzen führen kann. Dieser Motor ist ideal für Mikromaschinen, CNC-Werkzeugmaschinen, hochpräzise Messgeräte, elektronische Geräte und Finanzmaschinen. Nutzen Sie seine Robustheit und Vielseitigkeit für Ihre anspruchsvollen Projekte.
