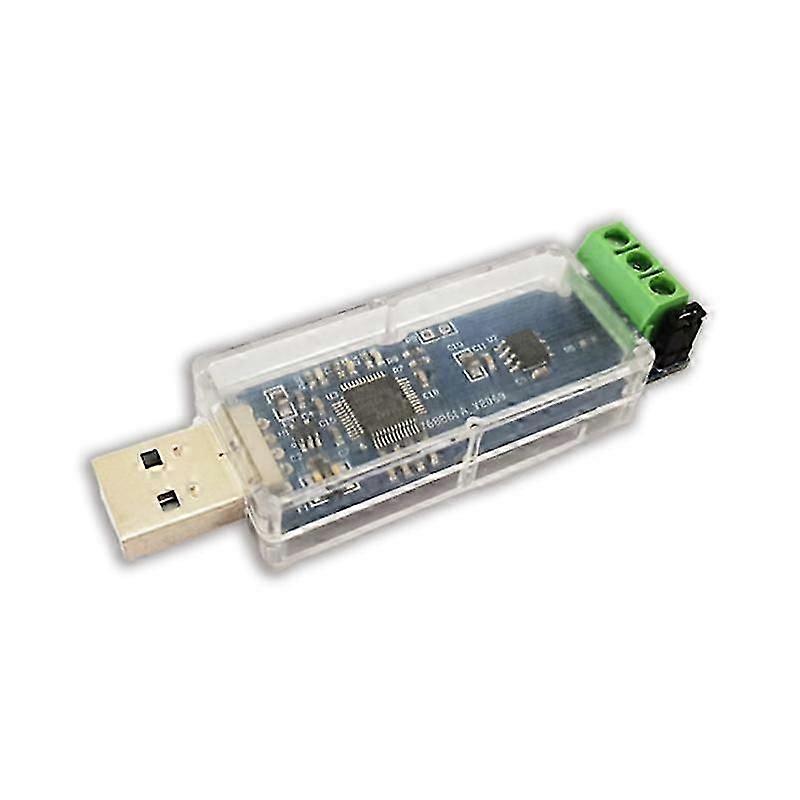

Canable Usb-zu-konverter-modul Can Canbus Debugger Analyzer Adapter Candlelight Tja1051t/3 Nichtisolierte Version Canable

Das USB-zu-CAN-Modul basiert auf einem Open-Source-Projekt und kann zur Analyse des CAN-Bus-Protokolls verwendet werden. Unterstützt wird Open-Source-Software zur CAN-Protokollanalyse für Host-Computer. Es wird der A-CAN-Chip TJA1051T/3 ohne Isolation verwendet, die Baudrate beträgt bis zu 1 Mbit/s. Funktionsmerkmale: Eingangsspannung: 5 V (USB-Stromversorgung). Chip: A-TJA1051T/3. Baudrate: bis zu 1 Mbit/s. Statusanzeige: dreifarbige LED. Anleitung: Die RES-Jumperkappe ist eingesetzt, d. h. der 120-Ω-Anschlusswiderstand ist angeschlossen. Falls nicht benötigt, kann die Jumperkappe entfernt werden. Verbinden Sie CAN_H und CAN_L mit dem CAN-Bus. GND kann angeschlossen oder nicht angeschlossen werden. Schließen Sie das Modul an den Computer an. und das CAN-Gerät wird im Geräte-Manager angezeigt. Schalten Sie den oberen Computer ein. Wählen Sie die gewünschte Baudrate und den Abtastpunkt aus, klicken Sie auf OK, und die dreifarbige LED auf der Platine leuchtet auf. Sie können nun Daten über den CAN-Bus senden und empfangen. Chip: A-TJA1051T/3 Nicht isoliert Farbe: Blau & Transparent Material: Leiterplatte + Kunststoff + Metall Lieferumfang: 1 x USB-zu-CAN-Modul Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten. Hinweis: Lichtreflexionen und unterschiedliche Bildschirmeinstellungen können dazu führen, dass die Farbe des Artikels auf dem Bild geringfügig von der tatsächlichen Farbe abweicht. Die zulässige Messabweichung beträgt +/- 1-3 cm.
