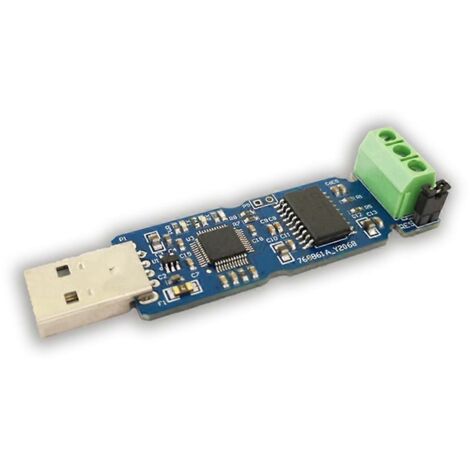

Canbus Usb Zu Canable Analyzer Und Debugger Adapter

Dieses USB-zu-CAN-Modul, basierend auf einem Open-Source-Projekt, ermöglicht die Analyse des CAN-Bus-Protokolls. Es ist kompatibel mit Open-Source-CAN-Protokollanalysesoftware für Host-Computer. Es integriert einen ADM3053 CAN-Isolationschip (2500 V Isolation) und eine Übertragungsrate von bis zu 1 Mbit/s. Technische Daten: Eingangsspannung: 5 V (USB-Stromversorgung); Chip: ADM3053; Übertragungsrate: bis zu 1 Mbit/s; Statusanzeige: Dreifarbige LED. Anleitung: Setzen Sie den RES-Jumper, um den 120-Ω-Widerstand anzuschließen. Entfernen Sie den Jumper gegebenenfalls. Verbinden Sie CAN_H und CAN_L mit dem CAN-Bus. Der Masseanschluss (GND) ist optional. Verbinden Sie das Modul mit dem Computer; das CAN-Gerät wird im Geräte-Manager angezeigt. Schalten Sie den Computer ein. Wählen Sie die gewünschte Übertragungs- und Abtastrate und klicken Sie auf OK. Die integrierte dreifarbige LED leuchtet auf. Sie können nun Daten über den CAN-Bus senden und empfangen. Farbe: Blau und transparent. Material: Leiterplatte, elektronische Bauteile und Kunststoff. Lieferumfang: 1 USB-zu-CAN-Modul. Nur die oben genannten Artikel sind enthalten; weitere Produkte werden nicht mitgeliefert. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Lichtverhältnissen und Monitoreinstellungen geringfügig vom tatsächlichen Produkt abweichen. Eine Abweichung von +/- 1 bis 3 cm ist möglich.
