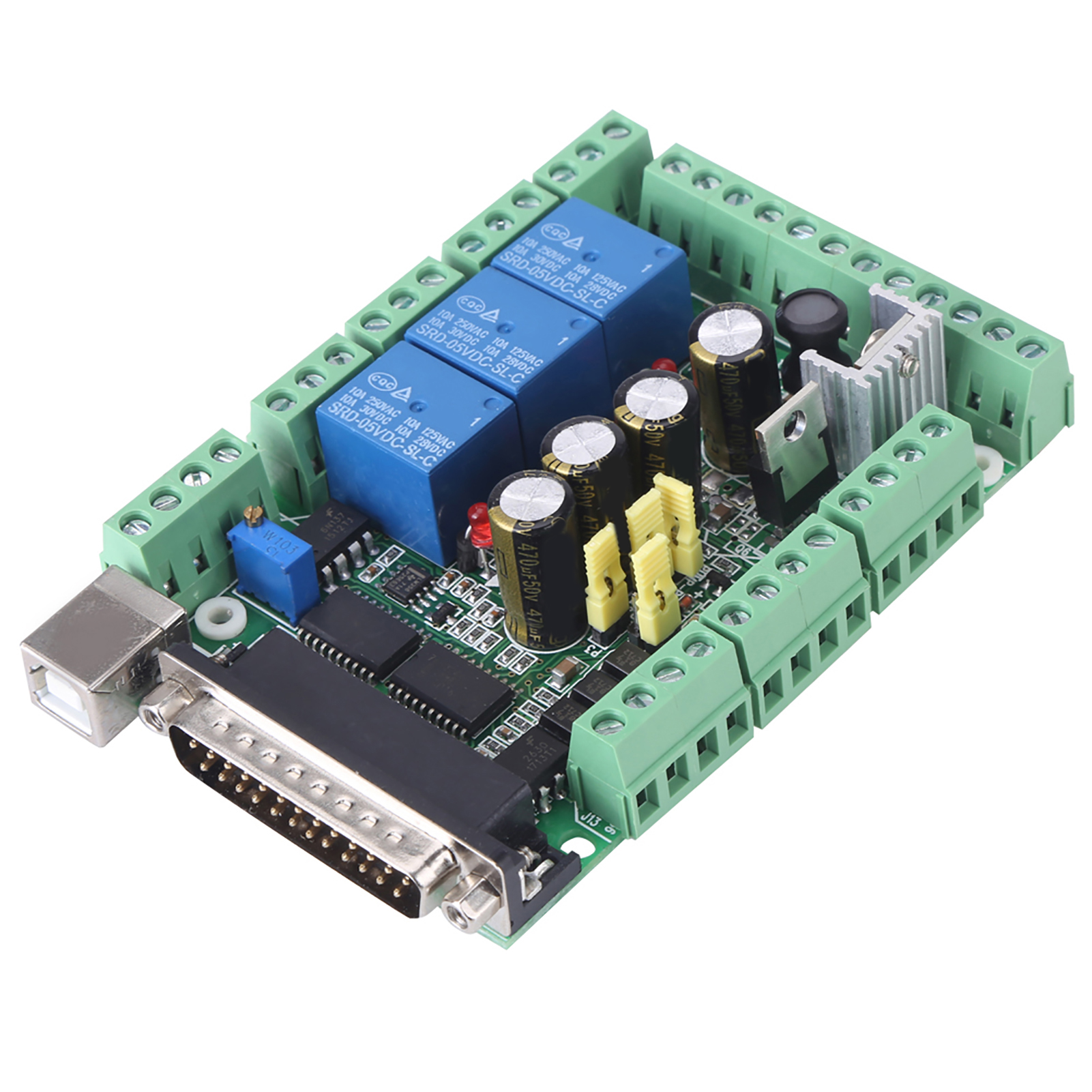

Carte D'Adaptation Pour Machine De Gravure Cnc Mach3v2.1-l, Contrôleur 4 Axes/6 Axes

1. Une puce haute vitesse spéciale est utilisée pour le traitement des signaux d'entrée/sortie (E/S). Elle assure un fonctionnement stable de la machine, en corrigeant et en amplifiant les signaux tout en éliminant les signaux parasites. 2. Cinq signaux d'entrée, isolés par couplage optique, communiquent avec l'ordinateur hôte. Parmi ces signaux, P11 et P12 sont haute vitesse et peuvent être utilisés pour connecter un codeur d'arbre principal ou tout autre dispositif exigeant une connexion similaire. 3. Douze signaux de sortie permettent de contrôler les sorties et prennent en charge jusqu'à six liaisons d'essieux. Certains ports de sortie sont réutilisables, tandis que chaque port est dédié à une seule fonction. 4. Trois relais (P2, P3 et P4) sont compatibles avec la programmation du logiciel de contrôle MACH3. L'activation et la désactivation des relais peuvent être commandées via ce logiciel. Chaque relais est équipé d'un voyant lumineux pour une utilisation plus intuitive et pratique. 5. L'isolation par couplage optique haute vitesse est utilisée pour contrôler la vitesse de rotation de la broche. Le port de sortie est le port parallèle P1, capable de générer un signal PWM jusqu'à 2,5 kHz. La carte d'interface intègre un convertisseur numérique-analogique (CNA) avec une sortie PWM de 0 à 10 V. Description : Ce circuit est utilisé pour le traitement du signal de l'ordinateur hôte (port LPT), avec le logiciel de système CNC MACH3, et pour la gestion électrique dynamique des périphériques. Il convient aux machines de gravure CNC, aux tours CNC, aux machines de découpe plasma CNC, aux machines de gravure laser, aux fraiseuses CNC, aux centres d'usinage et autres machines-outils. Associé à l'ordinateur hôte et au logiciel de la série MACH3, il constitue un système CNC très économique. Caractéristiques : Une puce haute vitesse dédiée traite les signaux d'entrée/sortie (E/S). Elle assure un fonctionnement stable de la machine, en corrigeant et en amplifiant les signaux tout en éliminant les perturbations. L'alimentation est fournie indépendamment par le port LPT de l'ordinateur, séparément de celle des autres composants. L'isolation entre l'ordinateur et la machine-outil est ainsi efficace, renforçant la sécurité des données et assurant une stabilité accrue. Cinq signaux d'entrée, isolés par couplage optique, communiquent avec l'ordinateur hôte. Parmi ces signaux, les entrées P11 et P12, à haute vitesse, peuvent être utilisées pour connecter un codeur d'arbre principal ou un signal similaire à celui des volants A et B. Les interfaces de sortie d'alimentation 12 V et 5 V permettent d'alimenter des composants tels que des capteurs à effet Hall ou des détecteurs de proximité. Cinq ports d'entrée sont disponibles pour configurer les fonctions suivantes : limite, origine, couteau, démarrage, arrêt, vitesse de broche, MPG, et bien d'autres. Douze signaux de sortie permettent de contrôler les sorties et prennent en charge jusqu'à six liaisons d'axes. Certains ports de sortie sont réutilisables, tandis que d'autres ne peuvent être utilisés que pour une seule fonction. Trois relais (P2, P3 et P4) sont compatibles avec la programmation du logiciel de contrôle MACH3. L'activation et la désactivation des relais sont contrôlées par le logiciel MACH3. Chaque relais est équipé d'un voyant lumineux, pour une utilisation plus intuitive et pratique. Les trois relais permettent de commander l'ouverture et la fermeture des systèmes de refroidissement (liquide, brouillard, oxyde, etc.). Ils peuvent également servir à commander l'alimentation de l'électrovanne. Le port P2 est dédié à la broche, le port P3 au liquide de refroidissement et le port P4 est configurable. Un couplage optique haute vitesse assure le contrôle de la vitesse de rotation de la broche. La sortie parallèle P1 génère un signal PWM jusqu'à 2,5 kHz. La carte d'interface intègre un convertisseur numérique-analogique (CNA) avec une sortie 0-10 V. Ce circuit permet de piloter un variateur de fréquence, contrairement aux variateurs analogiques disponibles sur le marché. Il est ainsi possible de contrôler la vitesse de rotation de la broche. Il est important de noter que la sortie PWM et la sortie 0-10 V ne peuvent être utilisées qu'une seule à la fois. Elles ne peuvent pas être utilisées simultanément. La carte d'interface peut être connectée à la cathode ou à la sortie totale d'un variateur de moteur pas à pas ou d'un servomoteur (ce dernier doit prendre en charge les signaux numériques). La sortie est de niveau 5 V. Large plage d'alimentation : 15-32 V CC. Protection contre l'inversion de polarité. Deux tensions de sortie : 5 V et 12 V, capacité de 100 mA. Spécifications : Modèle : MACH3V2.1-LUSB : Type BDimensions : 11 × 7,5 × 2,4 cm 5 ports d’entrée : fonction du port : P10 : arrêt d’urgence ; P11 : réservé ; P12 : réservé ; P13 : limiteur 3 axes ; P15 : réservé. 11 ports de sortie : fonction du port : P4 : impulsion X ; P5 : direction X ; P6 : impulsion Y ; P7 :
