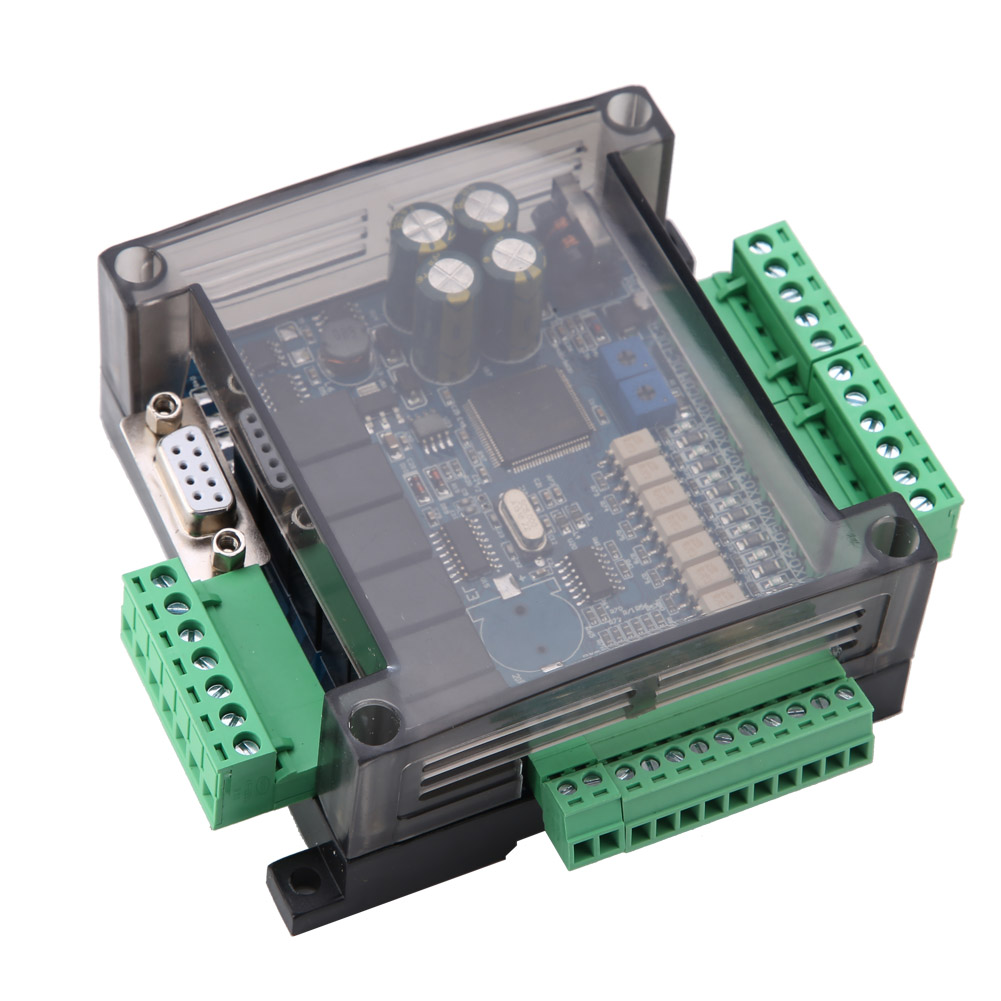

Carte De Contrôle Industrielle Plc Fx3u-14mr, Automate Programmable Simple À 8 Entrées Et 6 Sorties

1. Entrée X (éléments x0 à x7), alimentation 24 V CC, niveau bas valide. X0 à x5 sont les ports d'entrée de comptage haute vitesse (par défaut : 12 kHz, 100 kHz en option). 2. Sortie de tension analogique WR3A, valeurs comprises entre 0 et 4095. 3. Courant de comptage maximal : 1 A. Borne commune de la charge externe : +24 V ; l'autre extrémité est connectée à la sortie Y de l'automate programmable. 4. Y0 à Y5 sont des sorties relais ou transistor (en option). Courant de sortie relais : 5 A. Sortie transistor : 24 V CC, courant maximal : 1 A. 5. Relais intermédiaire M : M0 à M3071, plage de protection contre les coupures de courant configurable. Caractéristiques : Entrée X (éléments x0 à x7), alimentation 24 V CC, niveau bas valide. X0 à x5 sont les ports d'entrée de comptage haute vitesse (par défaut : 12 kHz, 100 kHz en option). L'instruction WR3A fournit une tension de sortie analogique, correspondant à une valeur de 0 à 4095. Le courant maximal est de 1 A. La charge externe est reliée à la masse (+24 V) et à la sortie Y de l'automate programmable. Les sorties Y0 à Y5 sont disponibles en option : relais (5 A) ou transistor (24 V CC, 1 A maximum). Le relais intermédiaire M (M0 à M3071) permet de paramétrer la plage de tolérance aux coupures de courant. Spécifications : Poids : 239 g / 8,4 oz Points d'entrée : 8 Points de sortie : 6 Tension d'alimentation : 24 V CC Courant de sortie : 5 A Entrées analogiques : 6 A/D Sorties analogiques : 2 A/D Vitesse de rotation : 6 (12 kHz, 100 kHz en option) Sortie d'impulsions : Non Virgule flottante : Oui Moteur pas à pas : Non Capacité mémoire : 8 000 pas Logiciel de programmation : GX Developer ou GX Works Nombre de pas programmables : 8 000 Deux ports de communication : Un port série RS232 (DB9) (protocole FX3u 38400, 7, E, 1) ; Un port RS485 (configuration optionnelle) (protocole configurable sur D8120). Éléments de sortie Y : Y0 à Y5 (relais ou transistor, courant de sortie relais : 5 A ; sortie transistor : 24 V CC, courant maximum : 1 A) ; Y0 et Y1 (sortie haute vitesse, jusqu'à 100 kHz) ; Période PWM : 0 à 32 767 µs. Courant de vitesse maximal : 1 A. Borne commune de charge externe +24 V, l'autre extrémité étant connectée à la sortie Y de l'automate programmable. Entrées analogiques : six entrées analogiques, précision 12 bits, tension d'entrée : 0-10 V, 0-20 mA ; lecture de la grandeur analogique via la directive RD3A (valeurs correspondantes : 0-4095). Entrées analogiques par potentiomètre bidirectionnel (D8030, D8031). Sorties analogiques : deux sorties analogiques, précision 12 bits, tension de sortie : 0-10 V. Tension de sortie analogique via la directive WR3A (valeurs correspondantes : 0-4095). Relais intermédiaire M : M0-M3071, plage de protection contre les coupures de courant configurable. Point d'étape S : S0-1023, plage de stockage hors tension configurable de S0 à S1023. Minuteur 100 ms : t0-t199, sauvegarde cumulative hors tension t184-t199. Minuteur 10 ms : T200-T249, sauvegarde cumulative hors tension T246-T249. Minuteur 1 ms : T250-T383, où T250-255 est un compteur 16 bits cumulatif : C0-C199, sauvegarde hors tension C100-199. Compteur 32 bits : C200-C219, sauvegarde hors tension C220-C234. Compteur 32 bits haute vitesse : C235-255 ; C235-240 est un compteur monophasé, sans doublement de fréquence ; C241-240 est un compteur monophasé à fréquence doublée. C247-249 est un compteur biphasé, sans doublement de fréquence ; C250-252 est un compteur biphasé à fréquence doublée ; C253-255 est un compteur biphasé à fréquence quadruplée ; Registre D : D0-D7999, la plage de sauvegarde en cas de coupure de courant peut être configurée de D0 à D7999 ; Pointeur d'inversion V, Z : V0-7, Z0-7 ; Numéro de saut de sous-programme P : P0-63 ; Interruption I : X0-5, interruption externe. Interruption de temporisateur (1 ms). Le compteur est interrompu. Composants M spéciaux : M8000 est normalement fermé en fonctionnement, M8002 est une impulsion électrique, M8011 est une impulsion de 10 ms, M8012 est une impulsion de 100 ms, M8013 est une impulsion de 1 s, M8014 est une impulsion d'une minute. Contenu de l'emballage : 1 carte de contrôle PLC
