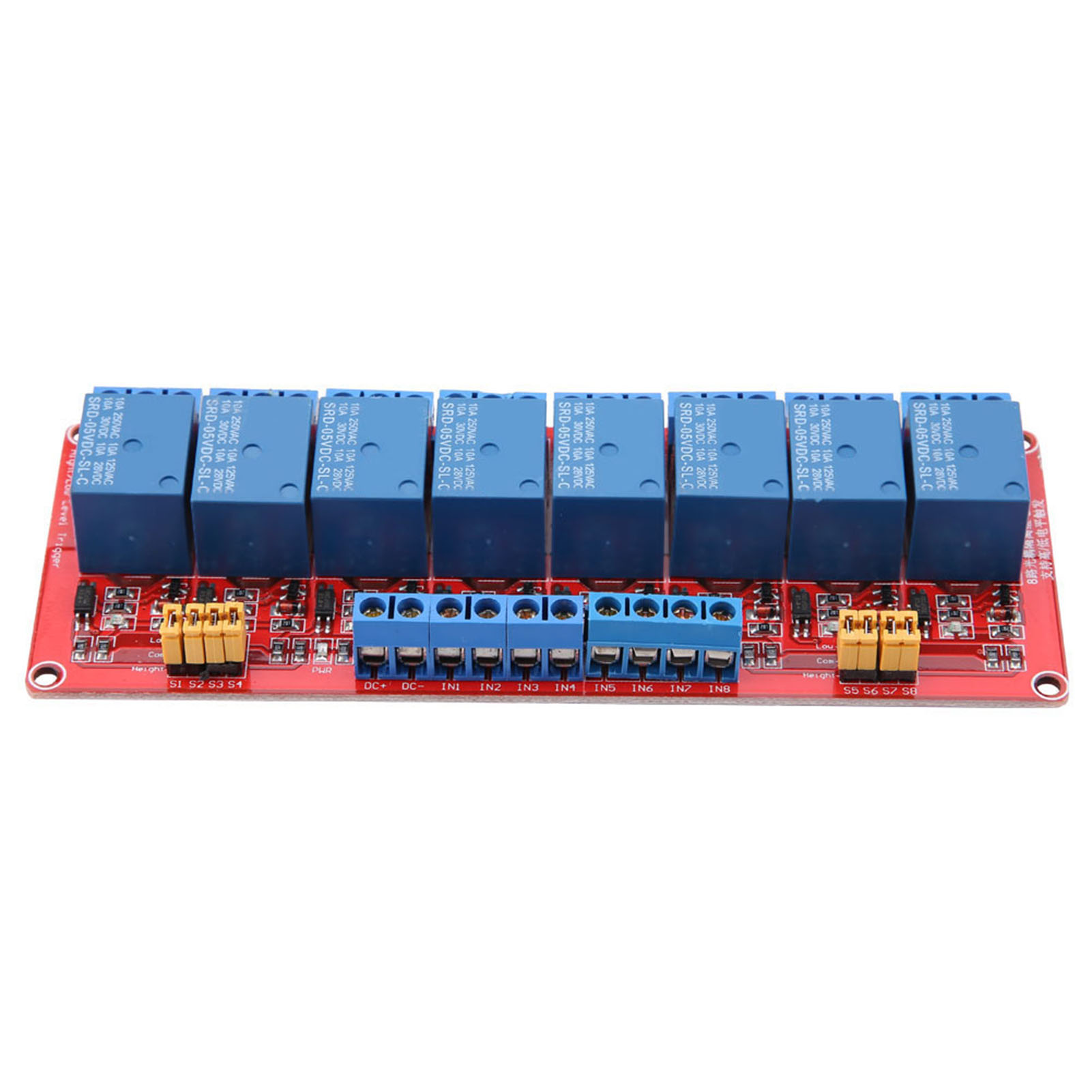

Carte De Module Relais Optocoupleur 8 Canaux, Déclenchement Haut Et Bas 5 V

1. Isolation par photocoupleur patch, forte capacité de pilotage, performances stables. Courant de déclenchement : 5 mA. 2. Tension de fonctionnement du module : 5 V, 12 V ou 24 V (au choix). 3. Chaque voie du module peut être déclenchée par un niveau haut ou bas via un cavalier. 4. Conception tolérante aux pannes : même en cas de coupure de la ligne de commande, le relais reste inactif. 5. Voyant d'alimentation (vert), voyant d'état du relais 8 voies (rouge). Conception d'interface ergonomique, toutes les interfaces peuvent être connectées directement via le câble de connexion. Quatre trous de fixation sont prévus. Spécifications : Poids : 118 g / 4,2 oz Charge d'interface courante : CA 250 V / 10 A, CC 30 V / 10 A Taille du module (L x l x H) : 141,5 x 50 x 18,5 mm / 5,6 x 2 x 0,7 pouces Trou de fixation : 3,1 mm ; 136 x 44,5 mm (espacement) Tension : 5 V, 12 V, 24 V (en option) Interface du module : 1. DC+ : à connecter au pôle positif de l’alimentation ; 2. DC- : à connecter au pôle négatif de l’alimentation ; 3. In1 à In8 : selon la configuration de chaque circuit, le relais correspondant peut être commandé par un niveau haut ou bas pour s’enclencher. Bornes de sortie relais : 24 interfaces à fils, toutes connectables directement, pour une utilisation simplifiée. 1. NO1 à NO8 : interface normalement ouverte du relais (le relais est suspendu avant d’être enclenché, puis mis en court-circuit avec COM après enclenchement) ; 2. COM1 à COM8 : interface de masse du relais ; 3. NC1 à NC8 : interface normalement fermée du relais. Le relais est court-circuité à la borne COM avant son activation et reste bloqué après son activation. Bornes de sélection du niveau de déclenchement haut/bas : 1. S1 à S8 permettent de sélectionner successivement le niveau de déclenchement haut/bas des relais 1 à 8 ; 2. Court-circuit entre COM et le niveau bas pour le déclenchement au niveau bas, court-circuit entre COM et le niveau haut pour le déclenchement au niveau haut. Contenu de l’emballage : 1 module relais
