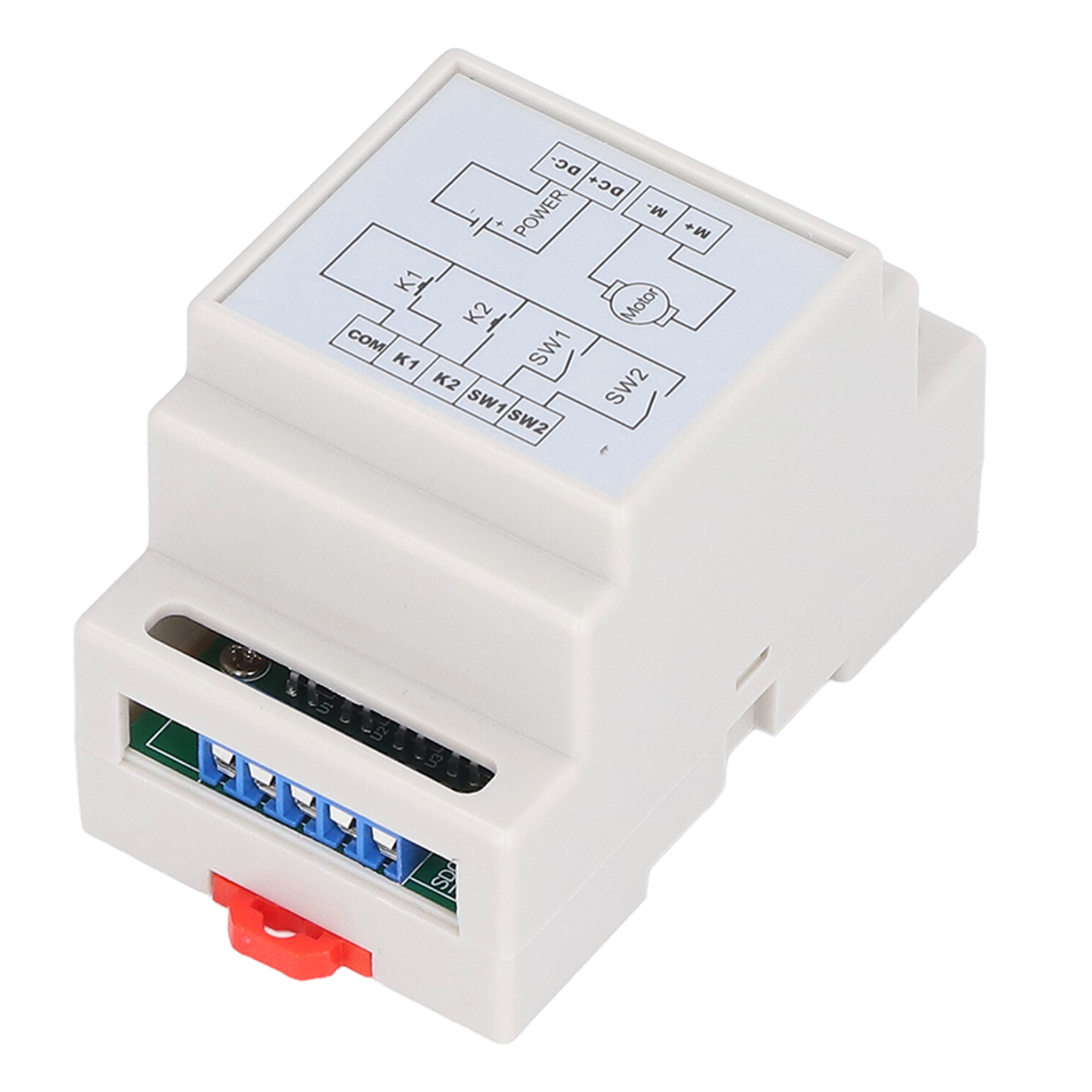

Ccw-controller Für Abs-antriebsmotor Mit Einem Breiten Spannungsbereich Von 4v-40v

1. ABS-Gehäuse: Robuster und langlebiger Schutz dank des ABS-Gehäuses. Funktioniert auch bei niedrigen CW/CCW-Signalen (0 V, negative Versorgungsspannung). 2. Selbstverriegelung: Standardausführung M8-P0 mit Selbstverriegelung. Einmaliges Aktivieren genügt, um das Modul dauerhaft zu verriegeln. 3. CCW-Signal: Wird während einer Drehung gegen den Uhrzeigersinn ein CCW-Signal erkannt, stoppt das Modul nach 0,3 Sekunden und schaltet in den CCW-Modus. 4. Endschaltersignal: Das Endschaltersignal hat Vorrang und stoppt das Modul sofort, wenn ein CW-Endschaltersignal erkannt wird. 5. CW-Endschaltersignal: Bei einem CW-Endschaltersignal sind sowohl Drehungen im Uhrzeigersinn als auch gegen den Uhrzeigersinn nicht möglich. 6. Öffner-Endschaltersignal: Das Endschaltersignal ist normalerweise offen (z. B. ist eine Drehung im Uhrzeigersinn nicht möglich, wenn Schalter SW1 geschlossen oder auf niedrigem Pegel ist). Produkttyp: CW/CCW-DC-Controller. Material: ABS. Betriebsspannung: 4–40 V DC. Nennstrom: 5 A. Reaktionszeit: 20 ms für K1 und K2, 50 ms für SW1 und SW2. Leistungsaufnahme des Moduls: 0,6 W (Motorleerlauf), 0,1 W im Standby-Modus. Signaleingang: Niedriger Effektivwert. Der Eingang ist der negative Anschluss des Optokopplers; eine Spannung unter 2 V signalisiert das Vorhandensein eines Signals. Lebensdauer: Über 150.000 Zyklen. [Häufige Fragen] 1. Worin unterscheiden sich die Versionen P0 und P1? Version P0 ist der selbsthemmende Modus. Beispielsweise startet ein einfacher Druck auf den externen Vorwärtsschalter (K1) den Motor sofort in Vorwärtsrichtung. Wird der Schalter losgelassen, dreht sich der Motor weiter vorwärts, bis er das Rückwärtssignal (K2) oder das Vorwärtsstoppsignal (SW1) empfängt. Version P1 ist der Impulsmodus. Beispielsweise startet ein Druck auf den externen Vorwärtsschalter (K1) den Motor in Vorwärtsrichtung. Wird K1 losgelassen, stoppt der Motor sofort. 2. Welche Signalanforderungen gelten? Kann ein Sensor angeschlossen werden? Das Signal ist aktiv niedrig. Es kann sich um einen Dreileitersensor (NPN-NO-Typ) handeln. Die Anschlüsse K1, K2, SW1 und SW2 erfüllen diese Spezifikation. 3. Ist das Endschaltersignal im manuellen Fahrmodus P1 gültig? Ja. Empfängt beispielsweise K1 ein Signal, dreht sich der Motor vorwärts. Liegt hingegen auch am Endschalter SW1 ein Signal an, stoppt der Motor (die Drehung wird nicht wieder aufgenommen). 4. Was ist ein Endschaltersignal? Dieses Signal, auch Stoppsignal genannt, ist ein Triggersignal mit pegelbasierter Aktivierung. Wird beispielsweise während der Vorwärtsdrehung kurz ein Endschaltersignal empfangen, stoppt die Drehung. Auch wenn das Signal verschwindet, bleibt die Drehung stehen. Das Endschaltersignal muss erneut empfangen werden, damit die Drehung fortgesetzt wird. 5. Welche Eingangs- und Ausgangsspannungen sind möglich? Der adaptive Eingangsspannungsbereich des TKS-M8 liegt zwischen 4 V und 40 V. Für einen zuverlässigen Betrieb wird jedoch ein Bereich zwischen 6 V und 36 V empfohlen. Beim Kauf muss keine Spannung (12 V oder 24 V) angegeben werden, da diese innerhalb des Betriebsbereichs des Moduls liegen. Die Ausgangsspannung des Motors entspricht seiner Eingangsspannung. 6. Kann er einen Hochleistungsmotor betreiben? Der maximale Strom des TKS-M8 beträgt 20 A bei 12 V und 10 A bei 24 V. Die maximale Leistung des angetriebenen Motors überschreitet in der Regel nicht 80 W; die Verwendung eines Motors mit blockiertem Rotor wird empfohlen. 7. Kann er eine automatische Vorwärts-/Rückwärtsdrehung ausführen? Der TKS-M8 verfügt über keine Timerfunktion und kann daher keine automatische Hin- und Herdrehung ausführen. Dank des Startschalters (A) und des Endschalters (B) ist jedoch eine kontinuierliche Vorwärts- und Rückwärtsbewegung zwischen A und B möglich. Anschluss: Der Startschalter (A) und der Endschalter werden an K1 angeschlossen, der Endschalter an K2. SW1 und SW2 bleiben unbeschaltet. Hinweis: Alle Schalter sind normalerweise geöffnet. (Falls der Endschalter normalerweise geschlossen ist, wenden Sie sich bitte an den Kundendienst oder geben Sie „normalerweise geschlossener Endschalter“ an.) 1 x DC-Controller CW CCW
