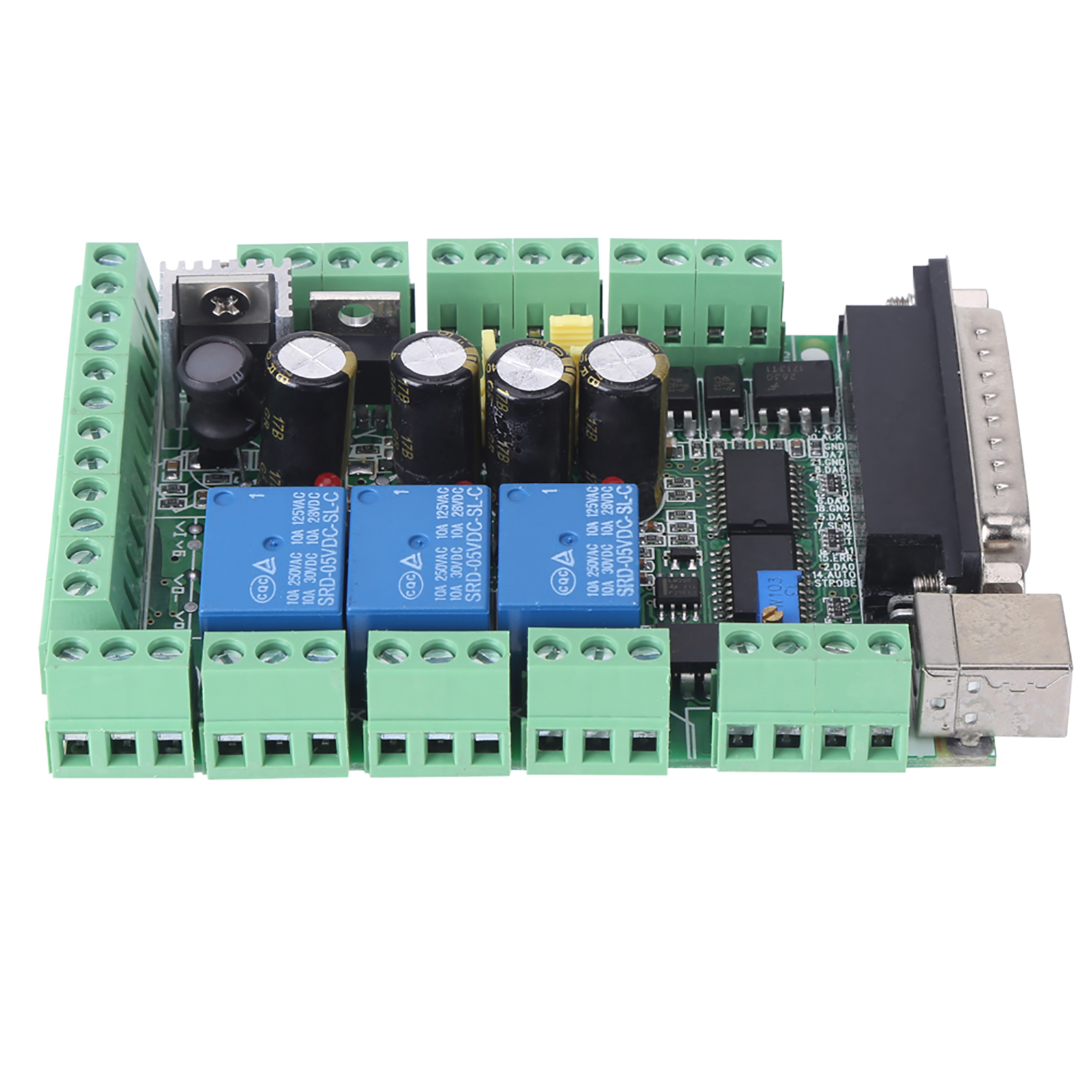

Cnc-graviermaschine Mach3v2.1-l Schnittstellenkartenadapter 4-achsen 6-achsen-steuerung

1. Ein spezieller Hochgeschwindigkeitschip verarbeitet die Ein- und Ausgangssignale (E/A). Er gewährleistet einen stabilen Maschinenbetrieb und korrigiert und verstärkt die Signale, indem er Störsignale eliminiert. 2. Fünf Eingangssignale kommunizieren mit dem Host-Computer und sind optisch isoliert. Die optisch isolierten Eingänge P11 und P12 sind Hochgeschwindigkeitsanschlüsse und können beispielsweise für den Anschluss eines Hauptwellen-Encoders verwendet werden. 3. Zwölf Ausgangssignale ermöglichen die Ansteuerung von bis zu sechs Achsen. Einige Ausgänge sind wiederverwendbar, während jeder Ausgang nur eine Funktion hat. 4. Drei Relais (P2, P3 und P4) unterstützen die Programmierung mit der MACH3-Steuerungssoftware. Das Ein- und Ausschalten der Relais erfolgt über die MACH3-Software. Jedes Relais verfügt über eine Kontrollleuchte für eine intuitive und komfortable Bedienung. Die optische Hochgeschwindigkeitskopplung dient zur Steuerung der Spindeldrehzahl. Der Ausgang ist der Parallelport P1, der PWM-Signale bis 2,5 kHz ausgibt. Auf der Schnittstellenplatine befindet sich ein D/A-Wandler mit PWM-Signalen von 0–10 V. Beschreibung: Die Schaltung dient der Signalverarbeitung des Host-Computers (LPT-Port) in Verbindung mit der CNC-Systemsoftware MACH3 und der dynamischen elektrischen Ansteuerung der Peripheriegeräte. Sie eignet sich für CNC-Graviermaschinen, CNC-Drehmaschinen, CNC-Plasmaschneidanlagen, Lasergravurmaschinen, CNC-Fräsmaschinen, Bearbeitungszentren und andere Werkzeugmaschinen. In Kombination mit dem Host-Computer und der Software der MACH3-Serie bietet sie ein äußerst kosteneffizientes CNC-System. Merkmale: Ein spezieller Hochgeschwindigkeitschip verarbeitet die Ein- und Ausgangssignale (I/O). Er gewährleistet einen stabilen Maschinenbetrieb durch Korrektur und Verstärkung der Signale sowie die Eliminierung von Störsignalen. Der LPT-Port des Computers versorgt die Maschine separat mit Strom, unabhängig von der Stromversorgung anderer Komponenten. Dadurch werden Computer und Werkzeugmaschine effektiv voneinander getrennt. Dies erhöht die Datensicherheit und gewährleistet zusätzliche Stabilität. Fünf Eingangssignale, die mit dem Host-Computer kommunizieren, sind optisch gekoppelt und voneinander getrennt. Die optischen Kopplungsanschlüsse P11 und P12 sind Hochgeschwindigkeitsanschlüsse und können zum Anschluss eines Hauptwellen-Encoders oder für das gleiche Signal wie die Handräder A und B verwendet werden. Über die 12V- und 5V-Ausgangsschnittstellen können weitere benötigte Geräte wie Hall-Sensoren und Näherungsschalter mit Strom versorgt werden. Fünf Eingänge ermöglichen die Konfiguration von Endschalter, Nullpunkt, Messer, Start, Stopp, Spindeldrehzahl, MPG und einer weiteren der fünf Funktionen. Zwölf Ausgangssignale ermöglichen die Ansteuerung von bis zu sechs Achsen. Einige Ausgänge sind wiederverwendbar, während jeweils nur ein Ausgang einer Funktion zugeordnet ist. Drei Ausgänge (P2, P3 und P4) unterstützen die Programmierung mit der MACH3-Steuerungssoftware. Das Ein- und Ausschalten der Relais erfolgt über die MACH3-Software. Jedes Relais verfügt über eine Kontrollleuchte, was die Bedienung intuitiver und komfortabler macht. Die drei Relais steuern das Öffnen und Schließen von Flüssigkeits-, Nebel- und Flüssigkühlmittel. Sie können auch zum Ein- und Ausschalten des elektromagnetischen Ventils verwendet werden. Anschluss P2 ist für die Spindel, Anschluss P3 für die Kühlflüssigkeit, Anschluss P4 ist frei konfigurierbar. Die Drehzahl der Spindel wird mittels optischer Hochgeschwindigkeitskopplung gesteuert. Der Ausgang ist der Parallelanschluss P1, der ein PWM-Signal bis 2,5 kHz ausgibt. Auf der Schnittstellenplatine befindet sich ein D/A-Wandler mit PWM-zu-0-10-V-Ausgang. Dieser Ausgang steuert den auf dem Markt erhältlichen Wechselrichter, der nur über eine analoge Drehzahlregelung verfügt. So lässt sich die Spindeldrehzahl regeln. Wichtig: Es kann nur einer der beiden Ausgänge (PWM-Ausgang oder 0-10-V-Ausgang) verwendet werden. Die gleichzeitige Nutzung ist nicht möglich. Die Schnittstellenplatine kann an den Kathoden- oder Gesamtausgang eines Schrittmotortreibers oder Servotreibers angeschlossen werden (der Servotreiber muss digitale Signale verarbeiten können). Der Ausgang liefert 5 V. Weitbereichs-Eingangsspannung: 15–32 V DC. Verpolungsschutz ist integriert. Zwei Ausgangsspannungsgruppen: 5 V und 12 V, 100 mA Ausgangsstrom. Spezifikationen: Modell: MACH3V2.1-LUSB: Typ B Größe: 11 x 7,5 x 2,4 cm / 4,3 x 2,95 x 0,9 Zoll 5 Eingangsanschlüsse Portfunktion P10 Not-Aus P11 reserviert P12 reserviert P13 3-Achsen-Begrenzer P15 reserviert 11 Ausgangsanschlüsse Portfunktion P4 X-Impuls P5 X-Richtung P6 Y-Impuls P7 Y-Richtung P8 Z-Impuls P9 Z-Richtung P16 4-Impuls P17 4-Richtung P2 Relaisanschluss P3 Relaisanschluss P14 Ladungspumpe Lieferumfang: 1 x Breakout-Board Hinweis: Bitte beachten Sie, dass die neue und die alte Version dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen
