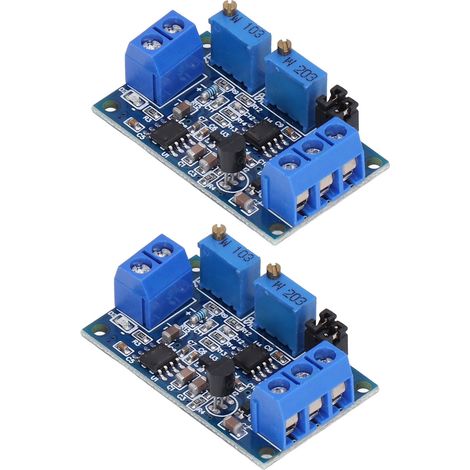

Convertisseur Courant-tension 4 À 20ma, Entrée 0, Large Plage D'Alimentation, Module De Qualité Industrielle, Haute Précision, 2 Pièces
EAN 7848240421284
80,60 €
ab 80,60 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt aktualisiert: heute
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 80,60 € | Gratis | 80,60 € | Zum Shop |
| Spécifications | Type d'élément : Convertisseur courant-tension Matériau : PCB Présentation du produit : Dans le processus de transmission du signal du circuit, le signal de tension s'affaiblira avec l'augmentation de la distance de transmission, et l'utilisation de la transmission de courant peut éviter l'affaiblissement du signal. Ce module est utilisé à la fin de la transmission du signal de courant pour convertir le signal en signal de tension pour détection par le microcontrôleur. Prise en charge de l'entrée de courant : 4 à 20 mA, 0 à 20 mA Comment utiliser: 1. Le module doit être câblé selon la définition, tension d'alimentation 7-36 V (si la sortie doit être de 10 V, la tension d'alimentation doit être supérieure à 12 V). 2. Après la mise sous tension, le voyant D2 doit être allumé. Sinon, veuillez vérifier le câblage. La carte est dotée d'une protection de connexion inversée et ne brûlera pas si elle est inversée. 3. Lorsque l'entrée de courant est à la valeur minimale (0 mA ou 4 mA), ajustez le potentiomètre ZÉRO pour que la sortie VOUT soit la valeur minimale (0,0 V ou autre tension). 4. Lorsque l'entrée de courant est à la valeur maximale (20 mA), ajustez le potentiomètre SPAN pour que la sortie VOUT soit la valeur maximale (3,3 V ou 5 V ou 10 V, lorsque l'entrée est de 4 à 20 mA, la sortie minimale peut être de 2,5 V). Selon vos besoins, sélectionnez la gamme correspondante par capuchon cavalier : 4-20 mA : Plage 0-2,5 V : les broches 1 et 2 de J1 sont en court-circuit, les broches 3 et 4 sont en court-circuit Plage 0-3,3 V : les broches J1 1 et 2 sont déconnectées, les broches 3 et 4 sont déconnectées Plage 0-5,0 V : les broches J1 1 et 2 sont en court-circuit, les broches 3 et 4 sont en court-circuit Plage 0-10,0 V : les broches 1 et 2 de J1 sont court-circuitées, les broches 3 et 4 sont déconnectées 0-20 mA : Plage 0-3,3 V : les broches 1 et 2 de J1 sont en court-circuit, les broches 3 et 4 sont en court-circuit Plage 0-5,0 V : les broches J1 1 et 2 sont en court-circuit, les broches 3 et 4 sont en court-circuit Plage 0-10,0 V : les broches 1 et 2 de J1 sont court-circuitées, les broches 3 et 4 sont déconnectées Liste de colis: Forfait comprenant 2 convertisseurs de courant à tension. Remarque: |
