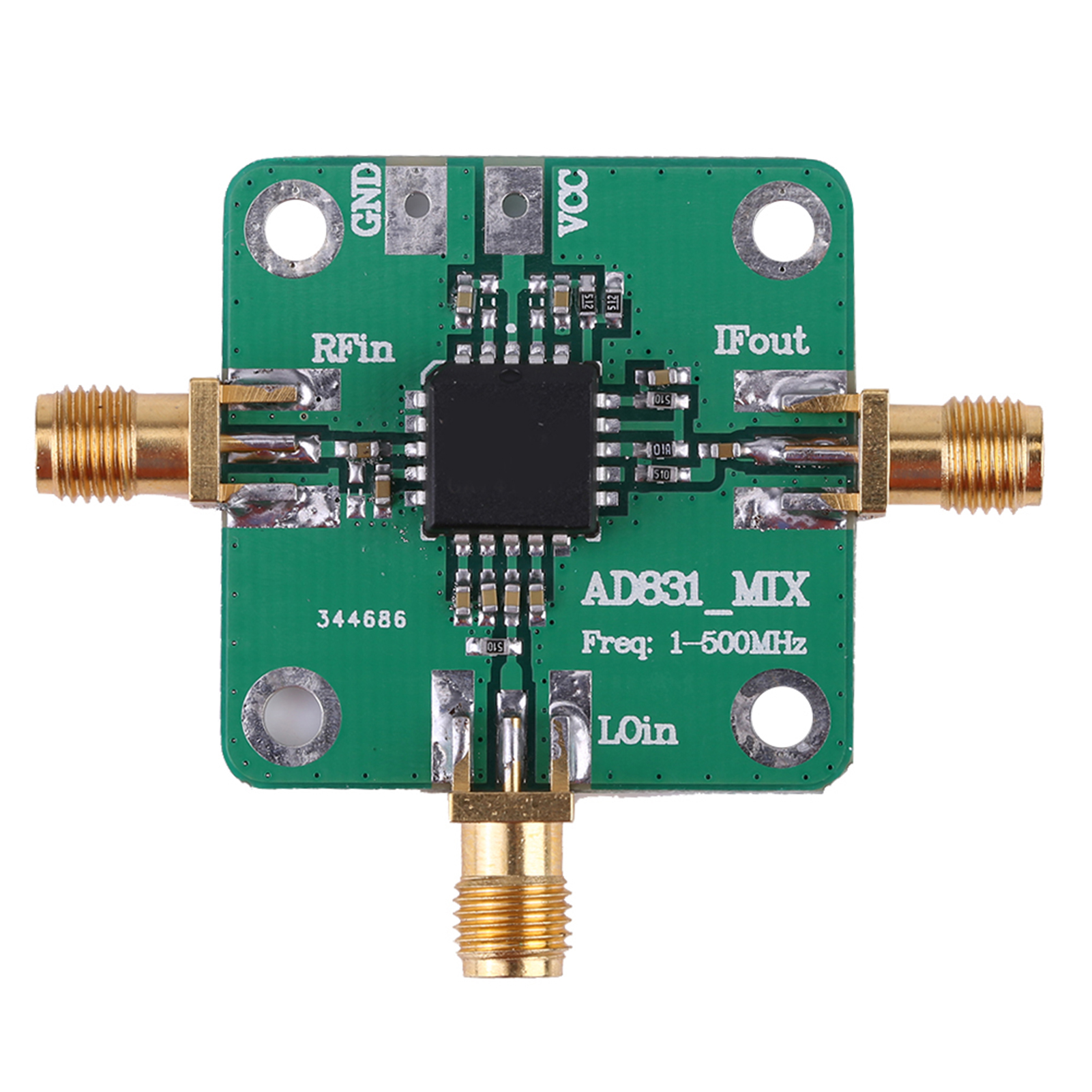

Convertisseur De Fréquence Radio Monopuce Ad831 Mélangeur Rf Haute Fréquence

1. L'AD831 est un mélangeur monopuce à faible distorsion et large plage dynamique, adapté aux récepteurs HF et VHF (fréquence RF-FI), comme second mélangeur dans les stations de base DMR, pour la conversion CC-bande de base, la modulation et la démodulation en quadrature, ainsi que pour l'imagerie ultrasonore et la réduction de fréquence. 2. L'AD831 offre un point d'interception d'intermodulation du troisième ordre à +24 dBm et une puissance d'oscillateur local (OL) de -10 dBm, sans nécessiter de circuit d'attaque OL haute puissance. 3. L'absence de blindage et d'isolation permet d'améliorer les performances du système et de réduire son coût par rapport aux mélangeurs passifs. 4. Le mélangeur est conçu avec une alimentation unique et des ports RF, FI et OL dotés d'un condensateur d'isolation CC, pour une utilisation simplifiée. 5. L'amplificateur présente un faible décalage CC, ce qui le rend adapté à la conversion de fréquence CC-bande de base et à la démodulation d'amplitude en quadrature. Caractéristiques : L'AD831 est un mélangeur monopuce à faible distorsion et large plage dynamique, adapté aux récepteurs HF et VHF (fréquence RF-FI), comme second mélangeur. L'AD831 est idéal pour les stations de base DMR, la conversion CC-bande de base, la modulation et la démodulation en quadrature, l'imagerie ultrasonore, la détection de décalage de fréquence et d'autres applications. Il offre un point d'interception d'intermodulation du troisième ordre à +24 dBm et une puissance d'oscillateur local (OL) de -10 dBm, sans nécessiter de circuit d'attaque OL haute puissance. L'absence de blindage et d'isolation permet d'améliorer les performances du système et d'en réduire le coût par rapport à un mélangeur passif. Ce mélangeur, alimenté par une seule source, dispose de ports RF, FI et OL avec condensateur d'isolation CC pour une utilisation simplifiée. La fréquence de fonctionnement des entrées RF et OL peut atteindre 500 MHz. La sortie FI est asymétrique et offre une bande passante de 250 MHz. Le gain est réglable par une simple résistance connectée entre les broches OUT et FB. Grâce à son faible décalage CC, cet amplificateur convient à la conversion de fréquence CC-bande de base et à la démodulation d'amplitude en quadrature. Lorsque l'amplificateur de sortie du mélangeur est configuré avec une impédance de source optimale, le facteur de bruit SSB du mélangeur est de 10,3 dB à 70 MHz. Contrairement aux mélangeurs passifs, il ne présente aucune perte d'insertion, ne nécessite aucun dispositif de duplexage externe ni aucune terminaison passive pour l'AD831. Spécifications : Entrée RF : 0,1-500 MHz ; Entrée RF : +10 dBm (point de compression à 1 dB) ; Entrée oscillateur local : 0,1-500 MHz ; Entrée oscillateur local : -10 dBm ; Sortie FI : 0,1-200 MHz ; Tension d'alimentation : 9-11 V (alimentation asymétrique) ; Dimensions : 33 × 33 mm / 1,3 × 1,3 pouce. Contenu de l'emballage : 1 mélangeur de fréquences.
