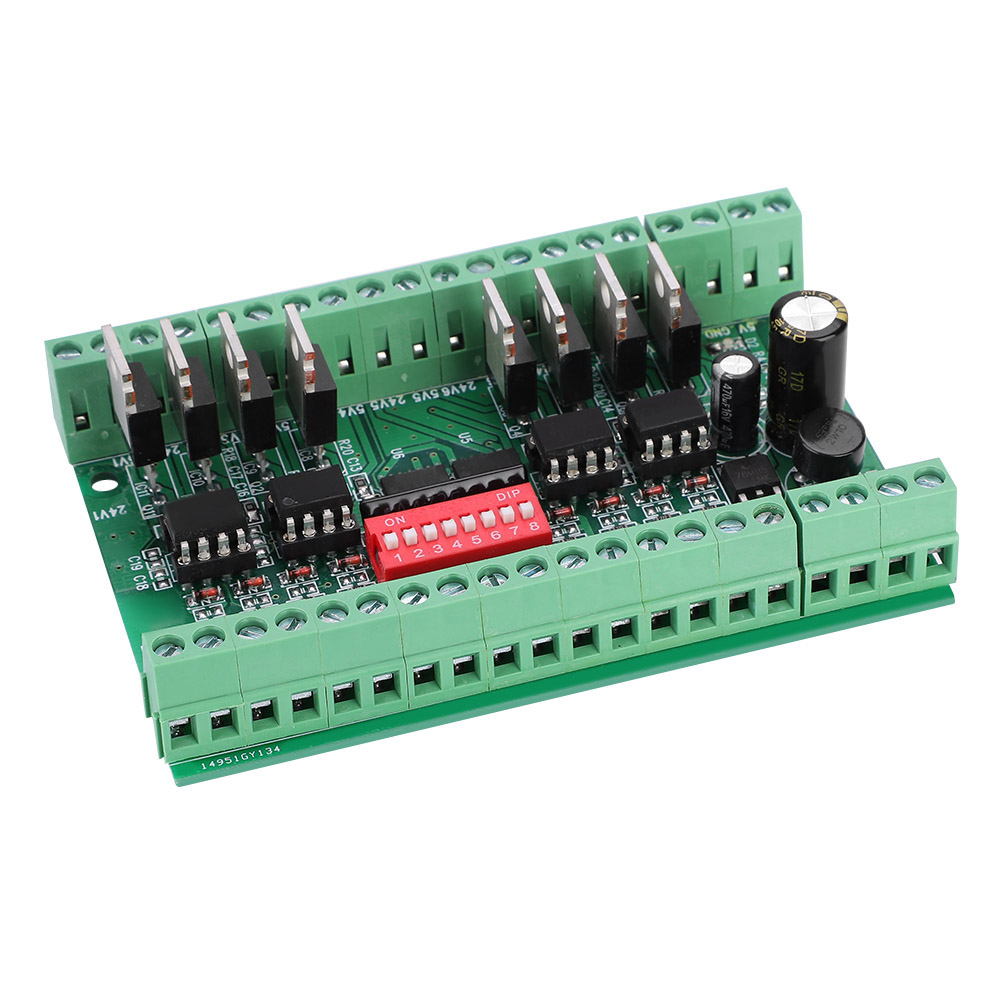

Convertisseur De Niveau De Signal À Onde Carrée 8 Canaux Npn/pnp Vers Npn 5 V/24 V, 10 Mhz

1. Ce module peut convertir un signal d'entrée de 5 V en un signal de 24 V, ou inversement. 2. Il peut également convertir un signal de 5 V en un autre signal de 5 V, ou de 24 V en un autre signal de 24 V, et isoler les signaux d'entrée et de sortie grâce à un optocoupleur, améliorant ainsi l'immunité aux interférences du circuit. 3. Le niveau d'entrée est réglable par commutateur DIP. La sortie de 24 V est une sortie NPN OC, avec un courant de sortie de 100 mA. 4. Il intègre un circuit de conversion et d'amplification, offrant une excellente qualité d'onde et une forte capacité de pilotage. 5. Compatible avec une connexion d'entrée à cathode commune ou à anode commune, il est conforme aux normes d'interface des automates programmables européens et japonais. Ce convertisseur de niveau est principalement utilisé pour l'interfaçage d'automates programmables ou de microcontrôleurs avec d'autres circuits, la conversion de niveau de signaux de circuits externes, ou toute autre conversion de niveau entre circuits de commande. Ce module peut convertir simultanément 8 signaux de canaux, grâce à une puce d'isolation d'une bande passante de 10 MHz, garantissant ainsi la vitesse et l'intégrité du signal. Caractéristiques : Ce module convertit un signal d'entrée de 5 V en un signal de 24 V, et inversement. Il assure également la conversion de signaux de 5 V à 5 V et de 24 V à 24 V, et isole les signaux d'entrée et de sortie grâce à un optocoupleur, améliorant ainsi l'immunité aux interférences. Le niveau d'entrée est réglable par commutateur DIP. La sortie 24 V est une sortie NPN OC (circuit ouvert) de 100 mA. Ce module intègre un circuit de conversion et d'amplification, offrant une excellente qualité d'onde et une forte capacité de pilotage. Compatible avec une entrée à cathode commune ou à anode commune, il est conforme aux normes d'interface des automates programmables européens et japonais. Il est compatible avec une alimentation AC/DC et dispose d'un voyant d'alimentation. En mode 24 V, la sortie est une sortie NPN OC (circuit ouvert) supportant une charge maximale de 1 A. Pour tester la sortie, il est nécessaire d'ajouter une résistance, généralement de 10 kΩ. Lors de la conversion d'un signal au niveau 24 V, l'alimentation d'entrée doit être de 24 V. Lors de la conversion d'un signal au niveau 5 V, l'alimentation d'entrée peut être comprise entre 7 V et 35 V. Vous pouvez utiliser 4 entretoises M3 (non fournies) pour l'installation. Spécifications : Modèle : 8-5V24V Canaux : 8 Entrée : Signal carré NPN ou PNP, niveau 5 V ou 24 V Sortie : Signal carré NPN 5 V ou 24 V Dimensions : Environ 10,3 x 7,3 x 3 cm Poids : Environ 100 g Interrupteurs : SW1 SW2 SW3 SW4 SW5 SW6 SW7 SW8 Entrée 5 V : ON ON ON ON ON ON Entrée 24 V : OFF OFF OFF OFF OFF OFF OFF Contenu de l'emballage : 1 x Convertisseur de niveau
