SJLERST

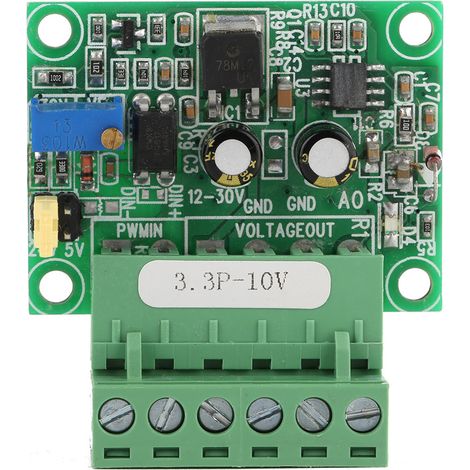

Convertisseur De Signal En Tension Pwm 0-10 V, Plc Numérique-analogique Pratique Et Sûr Avec Fonction De Protection Contre L'Inversion De Polarité Pour Convertisseur
EAN 7848240324790
106,76 €
ab 106,76 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt aktualisiert: gestern
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 106,76 € | Gratis | 106,76 € | Zum Shop |
| Caractéristiques | 1. 1. Ce module peut convertir un signal numérique PWM de 0 à 100 % en signal analogique.2. 2. Le signal numérique d'entrée peut être un signal PWM de 0 à 100 % de niveau 3,3 V.3. 3. Le signal analogique de sortie peut être une tension de 0 à 10 V.4. 4. Largement utilisé dans la commutation d'interface de signal de PLC, puce unique ou autre carte de contrôle industrielle.5. 5. L'alimentation a une fonction de protection contre l'inversion de polarité.Spécifications:Caractéristiques :1. Ce module peut convertir un signal numérique 0-100 % PWM en signal analogique.2. Le signal numérique d'entrée peut être un signal PWM 0-100 % de niveau 3,3 V.3. Le signal analogique de sortie peut être une tension de 0 à 10 V.4. Largement utilisé dans la commutation d'interface de signal de PLC, de puce unique ou d'autres cartes de contrôle industrielles.5. L'alimentation a une fonction de protection contre l'inversion de polarité. Spécification :1. Modèle : 3,3 P-5 VFonction : Entrée 0-100 % du signal PWM de niveau 3,3 V, sortie de tension 0-10 V2. Plage de fréquences de réception du signal PWM : 100 HZ-3 KHZ (1-3 KHZ est recommandé)3. Insérez la goupille de saut à 5 V4. Sortie de tension analogique : ce qui suit est la tension de sortie de 0 à 10 V pour illustrerAprès la mise sous tension, lorsqu'il n'y a pas de signal d'entrée, la sortie est de 0 VPour la première mise sous tension, un étalonnage peut être effectué : Entrez un signal avec un rapport cyclique de 50 % et une amplitude de 3,3 V sur DIN- et DIN+. La fréquence est de 1 à 3 kHz. Utilisez un multimètre pour mesurer deux ports AO et GND. Ajustez le potentiomètre sur la carte pour que le multimètre affiche 5,40 V. Cela calibre la relation correspondante entre le signal d'impulsion et ce module. La résolution de ce module est de 0,1 V. La capacité de courant de sortie est de 10MA. Si le pourcentage du cycle de service est inversement lié à la tension, vous pouvez cocher la case STEP LOW, ACTIVE pour définir les broches de sortie PWM dans le logiciel MACH3.5. Tension d'alimentation : 15-30 V CC (puissance requise de l'alimentation : > 100 mA), 12 V personnalisable6. Puissance de sortie : environ 10 MA7. Méthode de montage : 4 * trou de vis M3 Port :1. DIN+ : positif du signal PWM (pour la cathode commune, connectez-la au signal PWM ; pour l'anode commune, connectez-la à 3,3 V de la borne de signal)2. DIN- : négatif du signal PWM (pour la cathode commune, connectez-la à GND ; pour l'anode commune, connectez-la au signal PWM)3. 12-30 V : Positif de l'alimentation4. GND : masse de l'alimentation5. GND : Masse de l'alimentation. Il est connecté à la masse de l'alimentation6. AO : port de sortie de tension analogique (0-10 V) Liste des paquets :1 * Module PLC numérique-analogique |
