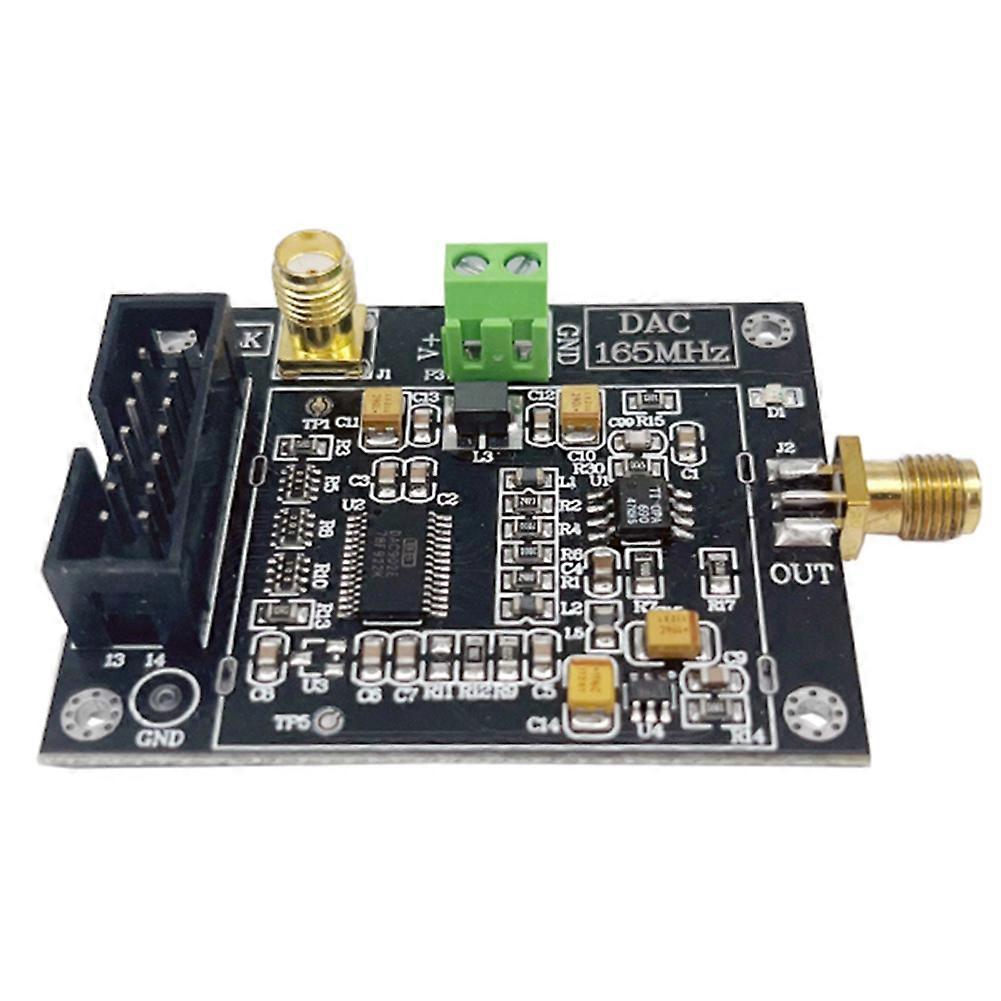

Dac902-modul: Hochgeschwindigkeits-digital-analog-wandler, Großer Dynamikbereich (sfdr), 12 Bit, 165 Msps, Geringer Stromverbrauch, Einstellbarer Bereich

Der DAC902 ist ein Hochgeschwindigkeits-Digital-Analog-Wandler (DAC) mit 12-Bit-Auflösung. Er unterstützt Bildwiederholraten von über 165 MSPS mit exzellenter Dynamik und eignet sich besonders für die Anforderungen vielfältiger Anwendungen. Seine fortschrittliche Segmentierungsarchitektur ist für einen hohen SFDR (Spotless Dynamic Range) sowohl bei monophonen als auch bei mehrstimmigen Signalen optimiert – ein entscheidender Vorteil für die Übertragung in Kommunikationssystemen. Die präzise Stromanpassung der Ausgänge gewährleistet eine überragende Dynamik in Differenzialkonfigurationen. Dank seines geringen Stromverbrauchs ist er ideal für tragbare und batteriebetriebene Systeme geeignet. Durch die einstellbare Vollaussteuerungsoption lässt sich der Ausgangsstrom weiter reduzieren. Der DAC902 kann in digitalen Mikrowellenverbindungen, Kabelmodems, zur Erzeugung beliebiger Wellenformen, zur Hochgeschwindigkeits-Instrumentensteuerung sowie in digitalen Video- und Fernsehanwendungen eingesetzt werden. Modulmodell: DAC902 Modultyp: Digital-Analog-Wandler Stromversorgung: 5 V DC Stromstärke: 50 mA (max.) Kommunikationsprotokoll: 12-Bit-Parallelbetriebene Routinen: STM32F103RBT6 Plattform: STM32F103X-M3; Quellcodeversion KEIL5 Ausgangsspannungsbereich: ±1,24 V DAC-Auflösung: 12 Bit Anzahl der Ausgangskanäle: Mono Ausgangsschnittstelle: SMA; salzsprühbeständig (24 h) Ausgangssignal: Spannung; OPA690 IC-Ausgang, Ansteuerstrom auf 50 mA begrenzt Referenzspannung: 1,24 V; externer Referenzeingang verfügbar (SOT-23-Gehäuse) Einschwingzeit: 30 ns Abtastrate: 165 MS/s Analoge Ausgangsbandbreite: 33 MHz Merkmale: Mehrere; Ausgangspufferverstärker, extrem geringes AC-Übersprechen, extrem kurze Einschwingzeit. Anwendungen:
