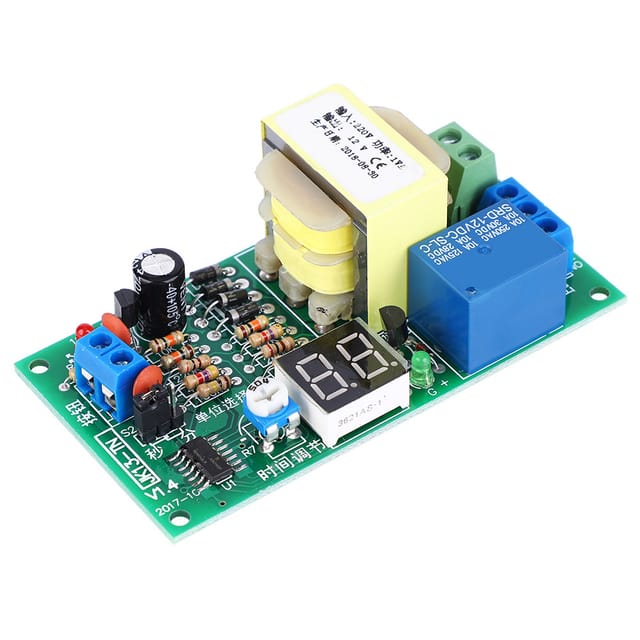

Das Zeitverzögerungsrelais Jk13-tn Trennt Und Verbindet.

Willkommen in unserem Shop! Dieses präzise Timer-Modul wurde entwickelt, um Ihre Anforderungen an die Verzögerungssteuerung zuverlässig und einfach zu erfüllen. Es verwendet einen Abwärtstransformator für hohe Stabilität und einen Mikrocontroller für genaue Verzögerungszeiten. Das zweistellige Display zeigt die eingestellte Zeit während der Konfiguration und die verbleibende Zeit dynamisch während des Countdowns an. Es wird direkt mit 220 V versorgt und zum Betrieb an die Last angeschlossen. Die Auslösung erfolgt über einen externen Kontakt: Ein kurzgeschlossener, selbstrückstellender Taster startet den Timer, oder die Auslöser können kurzgeschlossen werden, um den Countdown beim Einschalten zu starten. Technische Daten: - Betriebsspannung: DC 220 V 50/60 Hz - Leistungsaufnahme: bis zu 1,5 W - Belastbarkeit: 10 A 250 V AC - Auslösemodus: Kurzschlusskontakt - Reaktionszeit: 10 Millisekunden - Verzögerungsbereich: 1 bis 99 Sekunden - Lebensdauer: 100.000 Schaltzyklen Lieferumfang: - 1 x Modul Wichtige Hinweise: 1. Dieses Modul verwendet einen nicht isolierten kapazitiven Abwärtsschalter. Alle Teile der Platine sind spannungsführend und dürfen nicht berührt werden. Beachten Sie bei der Installation die Sicherheitsvorschriften. 2. Der Auslöseanschluss darf nur an einen passiven Schalter und niemals an ein Spannungssignal angeschlossen werden, da sonst das Modul beschädigt werden kann. 3. Bei einem Ziffernsprung an einer kritischen Position ist eine Feinjustierung möglich. 4. Bei ohmscher Last sind keine besonderen Vorsichtsmaßnahmen erforderlich. Bei kapazitiver Last kann das Relaismodul durch elektrische Energie beschädigt werden. Es wird empfohlen, einen AC-Schütz mit reduzierter Nennleistung zu verwenden oder den Motorkontaktstrom auf maximal 10 A zu begrenzen.
