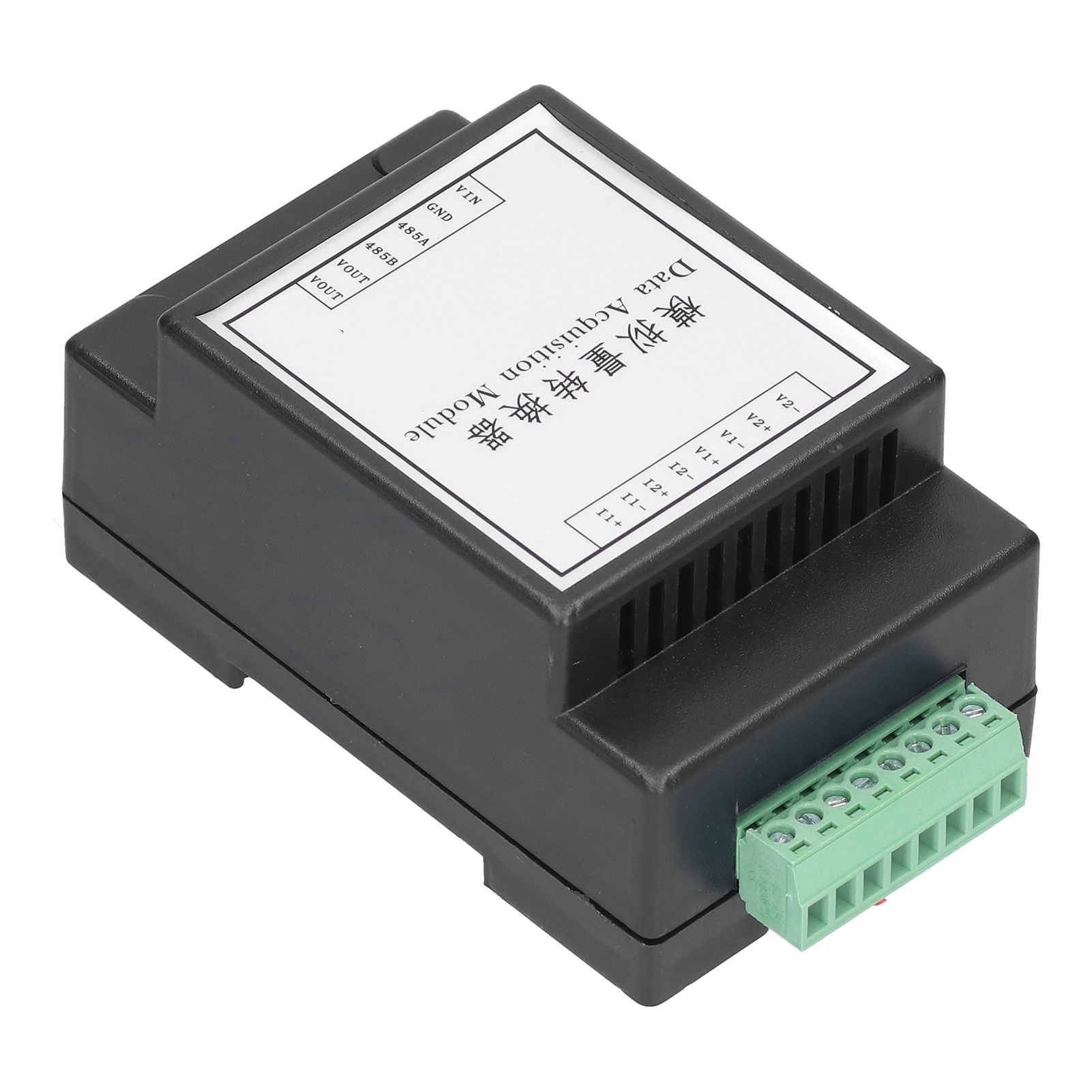

Datenerfassungsmodul, 4-kanal, 12-bit Ad, Rs485-kommunikation, Isolierter Analogwandler, Betriebsspannung 10 V–30 V

1. Durch die Verwendung des Standard-Modbus-RTU-Protokolls ist die direkte Integration in SPS, DCS und diverse gängige Konfigurationssoftware möglich. 2. Die RS485-Schnittstelle verfügt über einen doppelten Schutz gegen Überspannung und Überstrom. 3. Eingangssignaltyp und Kommunikationsformat können über die Host-Software eingestellt werden; Verpolungsschutz ist vorhanden. 4. Der 4-Kanal-Analogwandler verarbeitet vier Arten von analogen Eingangssignalen: 2 Kanäle 0–20 mA und 4–20 mA sowie 2 Kanäle 0–5 V und 0–10 V. Die Eingangsdaten werden über die isolierte RS485-Schnittstelle ausgegeben. 5. Eingangssignal und RS485-Kommunikationssignal sind voneinander isoliert, wodurch serielle und Gleichtaktstörungen effektiv unterdrückt und die Datengenauigkeit sowie der zuverlässige Betrieb des Moduls gewährleistet werden. Artikeltyp: Datenerfassungsmodul Material: Harz Modell: WDAM485 Elektrische Parameter: Signaleingang 1. Eingangssignal: 4 analoge Eingänge 2. Eingangssignaltyp: 0-20 mA, 4-20 mA, 0-5 V, 0-10 V (vier analoge Signale) 3. Abtastrate: 4 Kanäle werden alle 1 ms erfasst 4. Auflösung: 12-Bit-AD 5. Genauigkeit: Spannung 0,5 %, Strom 0,5 % 6. Isolationsspannungsschutz: 1500 V RS485-Kommunikationsausgang 1. Kommunikationsprotokoll: MODBUS-RTU 2. Schnittstellentyp: Isolierte RS485-Kommunikation, die Ausgangsschnittstelle verfügt über einen doppelten Schutz gegen Überspannung und Überstrom 3. Baudrate: 4800, 9600, 19200, 38400, 57600 (Standard: 9600) 4. Prüfziffern: Keine Prüfung 5. Einstellmethode: Moduladresse kann per Software eingestellt werden. 6. Isolierter Spannungsschutz: 1500 V. Modulgröße: ca. 88 x 55 x 44 mm. Installationsmethode: 35-mm-Standard-Kartenschiene. Betriebsumgebung: Temperatur: -10 °C bis +55 °C, Luftfeuchtigkeit: 35–85 % (nicht kondensierend). Stromversorgung: 1. Weitbereichsnetzteil 10–30 V, Verpolungsschutz. 2. Leistungsaufnahme: Weniger als 1 W. Zweck: Umwandlung analoger in digitale Werte. Lieferumfang: 1 x Konverter.
